全系列PCIe高速数据采集卡(性价比优)

北京迪阳公司代理多家欧美公司的高速数据采集卡,提供PCI,PXI,PCIe,USB总线数据采集卡,有完整的技术支持和选型指南,并提供详细的二次开发技术资料,采集卡价格范围:[1980--99800元]
生产厂商: 迪阳公司代理 产品型号: CSxxxx
产品简介: 北京迪阳公司代理多家欧美公司的高速数据采集卡,提供PCI,PXI,PCIe,USB总线数据采集卡,有完整的技术支持和选型指南,并提供详细的二次开发技术资料,采集卡价格范围:[1980--99800元]



其它系列的超高速数据采集卡:请点击daqcard.pdf

ATS860 双通道 8Bit 250MS/s 高速PCI 数据采集卡
概述:ATS860是目前市场上性价比最好的 250MS/s PCI 数据采集卡。拥有两个同步250MS/s ADCs,全可编程前端和任选的双端口内存,使得ATS860成为一款许多应用理想的数据采集卡,如超声测试、NMR 谱分析和雷达测试应用。
ATS860特性:
● 每通道250MS/s实时采样
● 双通道 8Bit 同步采样
● 100MHz 全功率带宽
● ±20mV 到±10V电压输入范围
● 44.5dB 信噪比
● NIST 可追踪校准
● 每通道16MB 采样存储深度
● 任选256MB采样存储器
● 触发输入输出连接插头
● 半长PCI 卡
● API 面板控制软件允许快速起动
● 二次开发SDK  C/C++ ,VB 和 LABVIEW

● AzarDSO示波软件和数据连续存盘记录软件

其他型号的高速数据采集卡:

  ATS9373 –双通道PCIe,12位, 4 GS/s采样,2GHz带宽2GB缓存

  ATS9360 -双通道PCIe,12位, 1.8 GS/s采样800MHz带宽2GB缓存

  ATS9870 -双通道PCIe, 8位, 1 GS/s采样  450MHz带宽2GB缓存

  ATS9350 -双通道PCIe,12位, 500 MS/s采样250MHz带宽2GB缓存

  ATS9351 -双通道PCIe,12位, 500 MS/s采样250MHz带宽2GB缓存

 ATS9626 -双通道PCIe,16位, 250 MS/s采样DC 125MHz带宽2GB缓存

  ATS9462 -双通道PCIe,16位, 180 MS/s采样   80 MHz带宽1GB缓存

  ATS9440 -双通道PCIe,14位,125 MS/s,采样   65 MHz带宽1GB缓存

Octopus 系列多通道PCI 高速采集卡:

Gage Octopus 系列多通道PCI高速采集卡具有单个PCI插槽8通
道125MHz/12Bit/每通道同时采样,板载内存可达4GB,多块Octopus
PCI卡可组成高达64个通道采集系统。
特性:
● 2,4,8数字化通道
●10,25,50,65,100,125MS/s 采样/每通道
●12Bit/14Bit/16Bit 垂直分辩率
● 128MS到4GS板载采集内存
● 100MHz 带宽
● 全特性模拟前端,软件控制输入范围(±100mV,±200mV
±500mV, ±1V, ±5V, ±10V) 藕合方式 (AC , DC),阻抗(1MΩ或50Ω)
● 外触发,绝对最大输入电压±15V,电压范围±1V,±5 V,带宽>100MHz
操作系统 Windows Vista / XP
应用软件:标准板示波软件,数据采集软件
            SDK C/C++/VB.net  for Windows

            SDK for Labview


AL8100C 四通道/100MHz, 双通道/200MHz, 单通道/400MHz ,8Bit,PCI数据采集卡
模拟部份:
● 4个模拟输入通道
● AC/DC 耦合,软件可选
● 50Ω输入阻抗/高输入阻抗,每通道软件分别可选
● 全输入电压范围20mVp-p ~ 2Vp-p
● 高带宽 DC-80 MHz -3dB
● 细微偏移控制±500mV
● 8位垂直分辨率
● 100MS/s采样在所有四通道,200MS/s采样在双通道,400MS/s采样在单通道
● 采样速率 400MHz,200MHz,100MHz,50MHz,25MHz ,12.5MHz 至 781KHz
触发源:
● 软件触发
● 内部触发连接输入,TTL,可编程极性
● 外部触发输入(BNC连接)可编程触发域值-5V至+5V和极性。
● 50Ω和1KΩ输入阻抗,软件可选。
● 信号域值触发
● 编码位置触发,适用于扫描应用
触发输出
● TTL输出 2V
● 可编程极性输出
● 脉冲表示采集的开始和结束
软件
ALDigiScope示波软件,C/C++,/VB ,VC.Net
Agilent U1071A, Acqiris DP1400 高速PCI数据采集卡,双通道,2Gs/s采样
主要特性:
● 双通道,8 Bit 数据采集卡
● 最高每通道1G采样速率,单通道方式最高2G采样速率
● 256K采样点到256M采集存储器
● 50 Ω输入阻抗时,最高可达1 GHz 带宽,测量范围50 mV 至5 V输入量程
● 1 MΩ输入阻抗时,最高250 MHz 带宽,测量范围50 mV 至50 V输入量程
● 低功耗(小于16 W)任选256MB存储器 (小于20 W )
● 自动同步总线适用于触发信号和时钟分布
● 任选的同步多缓存采集读取模式,便于增强测量吞吐率
● 设备驱动接口包括Windows®, VxWorks, LabViewRT和Linux
应用程序语言包括MATLAB®, C/C++, Visual Basic, LabVIEW和       LabWindows/CVI
相关产品型号:
U1071A-001   双通道,8Bit ,1GS/s 采样,单通道2GS/s 采样 256K至256MB存储器
U1071A-002   双通道,8Bit ,500MS/s 采样,单通道1GS/s 采样 256K至256MB存储器
U1071A-004   双通道,8Bit ,200MS/s 采样,0.5G/s到 1GS/s 采样 256K至256MB存储器
Agilent U1069A, Acqiris DP214/235/240 高速PCI数据采集卡,单通道,2Gs/s采样
主要特性:
●  2 GS/s 采样率
●  双和单通道方式
●  高达1 GHz 带宽
●  最高16MS采样存储器
●  全特性50 Ω 输入阻抗,具有内部校验
●  前端设计带内部校准和输入保护
●  完全的预触发和后触发
●  多用途I/O连接,适用于触发,时钟,参考,和控制信号
●  内置5ps触发时间内插器(TTI) 适于精确时间测量
●  低死区时间(< 800 ns) 连续记录时间戳
● 设备驱动接口包括Windows®, VxWorks, LabViewRT和Linux
   应用程序语言包括MATLAB®, C/C++, Visual Basic, LabVIEW和      LabWindows/CVI
相关产品型号:
U1069A-001  单通道  2GS/s
U1069A-002  双通道  500MHz ,  单通道1GS/s    256K 至 16MB
U1069A-003  双通道  1GS/s ,    单通道2GS/s    128K 至  8MB
U10701A  Acqiris DP310 单通道 , 12Bit/420MS/s 4MB高速采集卡
          Acqiris DP308单通道 , 12Bit/200MS/s 4MB高速采集卡
          Acqiris DP306单通道 , 12Bit/100MS/s 4MB高速采集卡
● 100MS/s DC 耦合标准输入,300MS/s AC 耦合 HF 输入
● 带宽 DC-100MHz (3dB)
● 最大输入电压 15V AC
● 4MB 采样存储器,可扩展到256MB
● 高速PCI 总线传输每秒100MB/s
● 软件驱动 windows/xp二次开发 C/C++/VB /Labview/MatLab 应用代码例程
AL8xGT-Express 1, 2 和 3GHz A/D 采集卡
AL83GT PCI-E 使用双1.5GS/s, 8Bit A/D 转换器数字化模拟输入信号
采样速率从3GS/s到250KHz,双通道同步采集,软件触发,编码触发
模拟输入部分:                                  触发源:
● 1或2个模拟输入通道                            ● 软件触发
● AC/DC 耦合,软件可选                           ● 编码触发
● 50Ω/50KΩ输入阻抗-软件可选                    ● 内部触发连接 (TTL)3针插头
● 电压输入范围:125mV,250mV,500mV,1V,2V 峰-峰值  ● 外部触发输入,可编程域值(BNC)
● 带宽:DC-1000MHz -3dB,AC 100KHz-1000MHz        ● 任意通道信号域值触发组合每通道可遍程域值

A/D转换                                         采样控制
● 2通道                                          ● 预触发和后置触发延迟采集
● 最大采样率:单次单通道 3GS/s ,双通道            ● 自动重置
同步采样1.5GS/s (3GHz 配置)
● 最小采样率:250KS/s 单次内时钟

采样率                                           内存
● 采样率:3GHz,2GHz 或 1GHz (取决于配置)          ● 512MB 标准,可至4GB
下至(100/256)                                   ● 每通道可达4G采样
                                                  ● 采集过程快速卸载
                                                  ● 优化为最大重复速率,在预触
后置触发模式
时钟                                             总线接口
● 内部和外部参考                                  ● PCI-E x1接口
                                                  ● PCI主设备操作
                                                  ● DMA传送,支持分散/集中
                                                  ● 中断完成DMA传送
连接头                                           常规
● 1或2个BNC连接头适用于模拟信号输入           ● PCI-E板卡尺寸4.25”x9.375”
● BNC连接头适用于时钟/参考输入输出
● BNC连接头适用于触发输入输出
● 16位数字I/O或ENCTRIG连接头,
多达四路编码器 (多路复用)
● 内部触发I/O连接头(3针管脚)
● PCI接口卡边缘连接头(64位)
相关产品型号:
AL8xGT 8位 1或2通道 最高3GS/s数据采集卡 512KB 标准内存,最大4GB 内存
AL81G 8Bit 1个通道 最高1GS/s 采样 板载内存64MB ,任选256MB 存储器
AL8500 8Bit 1个通道 最高500MS/s 采样 板载内存64MB ,任选256MB 存储器
AL8200 8Bit 1个通道 最高200MS/s 采样 板载内存64MB ,任选256MB 存储器
ULTRAVIEW 超高速PCI-E数据采集卡,具有超深度
板载內存(8GB),和可配置的Xilinx Virtex FPGA
1.AD12 系列12 Bit,500MS/s PCI Express 超高速采集卡
AD12 系列具有两个500MS/s 12Bit ADCs,板载4GB或8GB DDR2 DRAM,能够直接以每秒1.4GB/s传输数据到计算机内存,采样速率由板上的振荡器或外部时钟输入控制,频率范围从10MHz ~500MHz,双通道同步进行采样,逻辑控制由Xilinx XC5VLX控制
特性:
● A/D 转换                        12 Bit
● 信噪比                          63dB
● 模拟输入范围                    -350mV ~ + 350mV ( 不要超过800mV )
● 模拟输入阻抗                    50ohms // 2pF
● 模拟输入带宽                    3MHz ~ 2.3GH (3dB BW )
● 采样速率                        20MHz ~ 500MHz
● 任选的外触发输入信号            AC 藕合
 软件包括示波软件,图形显示,存储回放。二次开发(VC,VB)
 相关产品型号:
产品名称
最大采样速率
最小采样速率
分辨率
内存
A/D 通道
3 GS/s
500 MS/s
8 bits
4 or 8 GB
1, 2
500 MS/s
20 MS/s
12 bits
4 or 8 GB
1, 2
400 MS/s
20 MS/s
14 bits
4 or 8 GB
1, 2
160 MS/s
10 MS/s
16 bits
4 or 8 GB
1, 2


Razor Composcope  12~~16位, 200MHz 多通道数据采集卡


● 2或4通道数据高速采集卡
● 100MHz 或200MHz 最大采样速率
● 12~~16位 垂直分辩率
● 128MS 至 2G 板载内存
● 65MHz 或 125MHz 输入带宽
● 全尺寸,单槽PCI 卡
● 全特性前端,软件控制电压输入范围,耦合,阻抗
● 33Bits,66MHz PCI标准200MHz传输到PC内存
● 易于用外部和参考时钟输入输出集成
● 外部触发输入输出
● 可编程示波软件 CompuScope 数据采集
● 二次开发 C/C++/VB, LabView ,MABLAB
性价比最优产品:
Gage BASE-8 PCI总线   单通道,8Bit,500MHz 采样 存储深度128K至 256MB
                                                                 价格:36800元
ATS860  PCI 总线 双通道8Bit ,250MHz 采样,16MB至256MB存储深度
                                                                 价格:29800元
TP801-AWG  PCI总线 双通道,8Bit ,100MS/s 采样 128K 存储深度,
带2MHz 12Bit任意信号波形发生器 价格:12800元

DAS/4020  PCI总线 4通道 12Bit ,20MHz ,同步采集卡,32K FIFO    价格:9800元

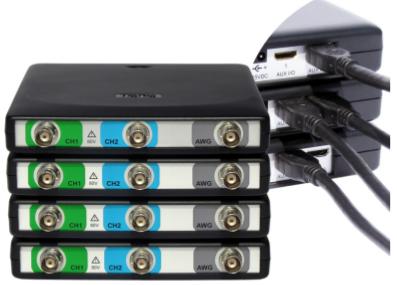

USB系列高速数据采集卡:

二个输入通道,一个输出通道。

  型号                最大采样 /   连续存硬盘速率        最大输出频率     最大缓存长度             价格

HS5-530XM         500MS/s          20MS/s                       30MHz           32MB/64MB           16800元

HS5-220XM         200MS/s          10MS/s                       20MHz           32MB/64MB           14800元

HS5-110XM         100MS/s            5MS/s                       10MHz           32MB/64MB           12800元

HS5-55XM             50MS/s            2MS/s                         5MHz           32MB/64MB           11800元

12~~16位可变分辨率,通道数:1~~8通道,二次开发,VB,VC,Labview 驱动,Matlab 驱动
