PCI4通道高速数据采集卡,超声波数据采集卡

8 位, 4 通道, 100 MHz
生产厂商: 逻辑采集公司 产品型号: AL81004C
产品简介: 8 位, 4 通道, 100 MHz

详细的产品性能指标请参阅: AL81004C.pdf 资料下载



北京迪阳公司代理Aquisition 和 okos 仪器公司全系列产品:



PCI 高速采集卡



采样率: (100KHz~~200MHz)



分辨率: (8Bit~~16Bit)



高存储: (1K~~4096M)



软件: (方便的二次开发,能接多种第三方软件)

Aquisition Logic和OKOS公司的超声采集卡,是业内用于超声领域OEM应用的高速采集卡,它的速率从100MS/s到3GS/s,精度从8bit到14bit不等。它所特有的编码器触发功能使它成为超声显示镜等应用的理想之选。

  这些板卡系列有传统的PCI接口的板卡,而高速采集率的(1G, 1.5G, 3GS/s)的采集卡则采用PCI Express接口,以提升数据传输速率。

所有的OKOS板卡方案允许多触发采集和板上峰值检测功能。甚至也可以通过固件升级进行定制处理功能。

  这些系列的板卡最大的特点是针对超声显微镜应用做的优化: 在一个测试样本内多域B-SCAN的创新。这个新的功能允许用户当跟踪到一个阈值跨越时去测试独立的波形区域。

  例如:设置时段从10到12us, 40到40us, 120到124us,和160到165us,这这个测试样本内,只从这些区域收集数据。这项功能在需要非连续B-SCAN区域内的应用非常有价值。


  该系列超声应用采集卡涵盖多种采样率,多种精度,可有如下规格:

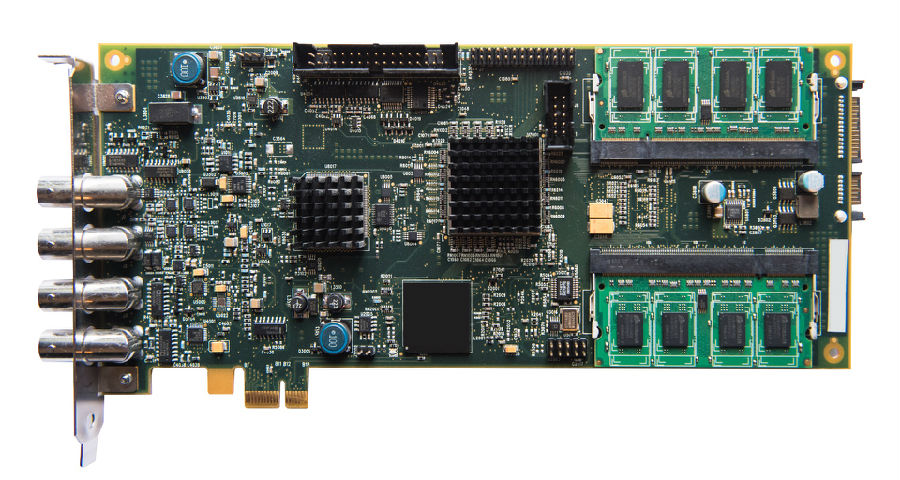

AL8xGTE-1:1通道1GS/s,或2通道,500MS/s,8bit,PCIe总线,125mV到2V输入范围,配带示波软件,SDK包括C/C++, C#, VB和LabVIE

WAL8xGTE-1.5:1通道1.5GS/s,8bit,PCIe总线,125mV到2V输入范围,配带示波软件,SDK包括C/C++, C#, VB和LabVIEW

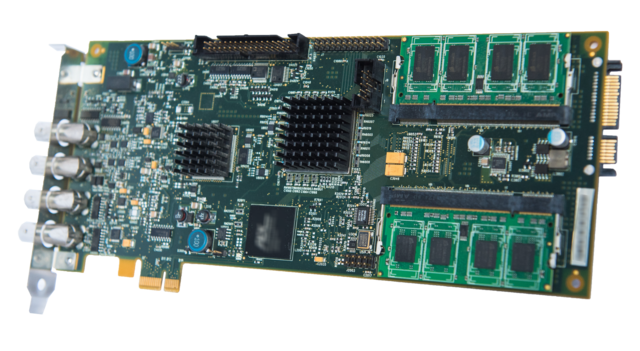

AL8xGTE-1 (Custom) (Large).jpg   数据采集卡

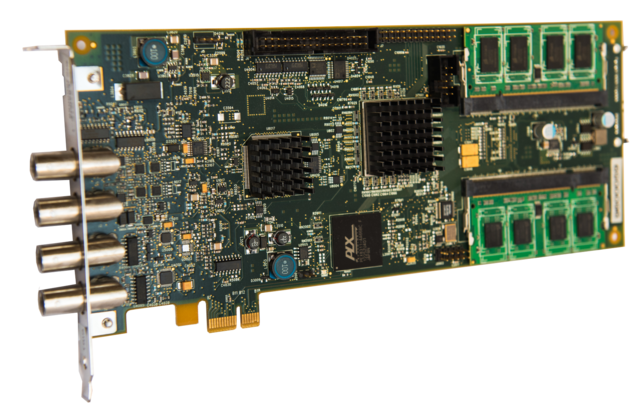

AL8xGTE-3:1通道 3GS/s,8bit,PCIe总线,125mV到2V输入范围,配带示波软件,SDK包括C/C++, C#, VB和LabVIEW

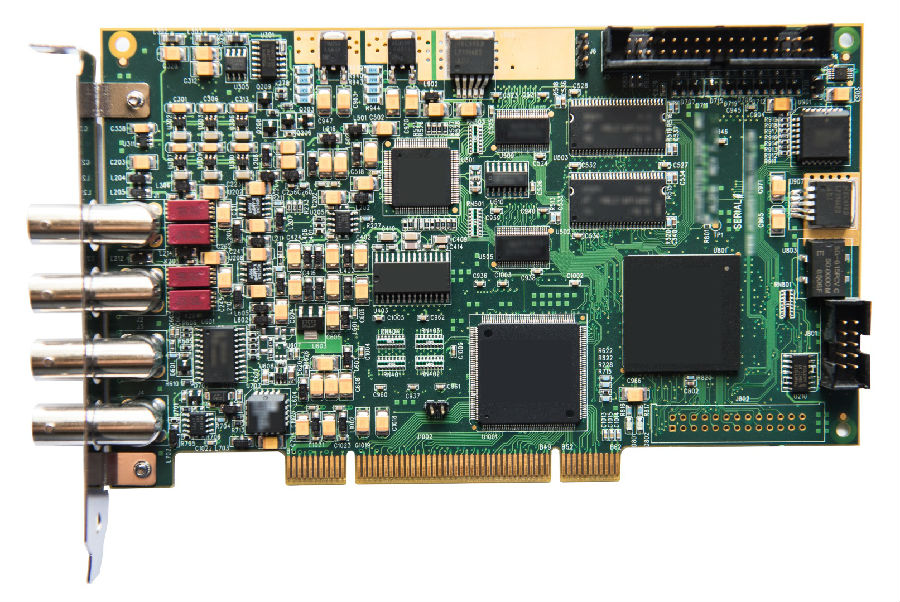

AL8250:1通道 250MS/s,8bit,PCI总线,50mV到5V输入范围,AC或DC耦合软件可选,配带示波软件。


高速采集卡   AL8250 (Custom) (Large).jpg

AL12250:1通道 250MS/s,12bit,PCI总线,50mV到5V输入范围,AC或DC耦合软件可选,配带示波软件。

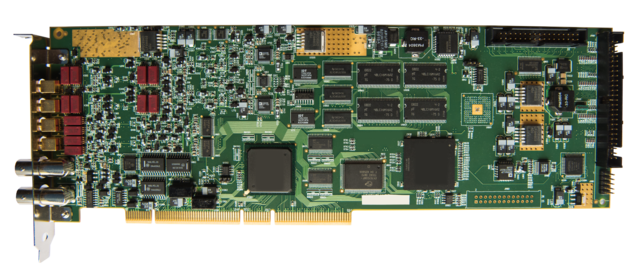

AL81004C:1通道时 400MS/s,2通道时 200MS/s,4通道时 100MS/s,8bit,PCI总线,20mV到2V输入范围,AC或DC耦合软件可选,配带示波软件。

OKOS高速数据采集卡   坤驰高速数据采集卡





支持Windows10,7 95, 98, NT, 2000, XP Linux



实时信号处理,波行计算和测量



强大的触发功
