PC104_200单通道任意波形发生器卡

波形频率:0.1Hz(DC)~5MHz
频率分辨率:0.01HZ
DAC时钟:0~80MHz,步进为0.04Hz通道数:单通道
波形存贮容量:256Ksa;垂直分辨率:14位;频率稳定度:<20ppm ;波形幅度:±10 V;输出电流:100mA峰值
生产厂商: 北京迪阳公司 产品型号: PC104_200
产品简介: 波形频率:0.1Hz(DC)~5MHz 频率分辨率:0.01HZ DAC时钟:0~80MHz,步进为0.04Hz通道数:单通道 波形存贮容量:256Ksa;垂直分辨率:14位;频率稳定度:<20ppm ;波形幅度:±10 V;输出电流:100mA峰值
PC104_200 波形发生器卡

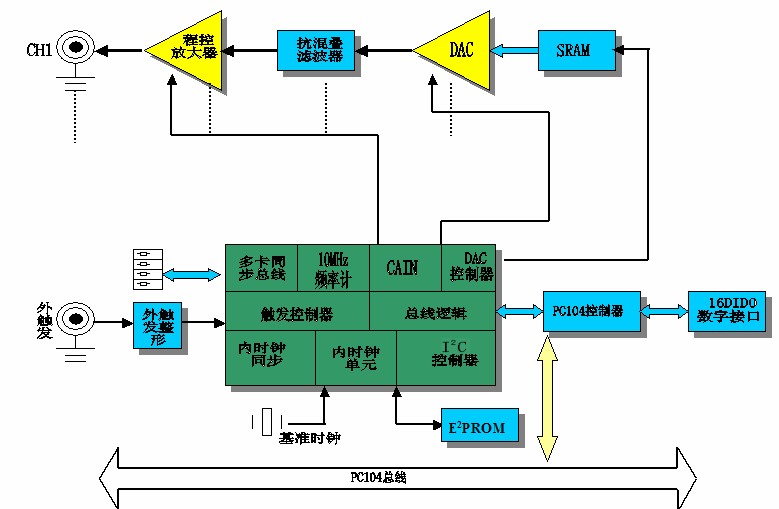

LAI200-PC104V5.01任意波形发生卡,有一路波形输出和8个数字量输出。用户可用鼠标编辑所需的任意波形,也可选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、梯形、指数、扫频等常规波形,可设置波形的幅度、频率、偏置量等参数。LAI200-PC104V5.01采用DDS合成技术、全表贴工艺、大规模FPGA技术,具有频率精度高、分辨率高、可靠性好、软件支持丰富等优点,可广泛用于个人实验室和自动测试系统。

技术性能指标

波形输出通道
波形频率:0.1Hz(DC)~5MHz
频率分辨率:0.01HZ
DAC时钟:0~80MHz,步进为0.04Hz
通道数:单通道
波形存贮容量:256Ksa
垂直分辨率:14位
频率稳定度:<20ppm
波形幅度:±10 V
输出电流:100mA峰值
失真度:-56dB
输出阻抗:50Ω
低通滤波:5MHz、100KHz程控(-3dB)
软件平台:Windows98/ME/2000/XP DOS
二次开发:提供VB、VC++、CVI下二次开发程序源程序

本卡的设计是将DAC时钟和波形生产电路完全独立开来,所以不需要重波形,很轻松地实现扫频的功能:

假设:一正弦波 从20Hz~20KHz ,间隔为100Hz

1、 在软件上选择正弦,20KHz得到的时钟是50M, 波形点数2500。生成此波形。

2、 10KHz时,DAC时钟=2500*10000=25MHz按“设置”下的,修改DAC时钟即可得到10KHz波形。

3、 100Hz时,DAC时钟=2500*200=500KHz按“设置”下的,修改DAC时钟即可得到100Hz波形。

以此类推,可以得到各个频率的信号,实现扫频功能。


其它型号波形发生器卡:

型号

最高时钟

总线

精度

通道

波形长度

价格

DYLAI300

50MHz

PCI

14

1CH

256K/CH

3900

DYLAI300VSE

50MHz

PCI

14

1CH

1024K/CH

4200

DYLAI320VSE

80MHz

PCI

14

2CH

256K/CH

4900

DYLAI420VSE

80MHz

PCI

14

4CH

16K/CH

8900

DYLAI5014

50MHz

PC104

14

1CH

1024K/CH

4200
