DYLAI420VSE ,4通道PCI总线波形发生器卡

DYLAI420VSE是一款采用4路14-Bit, 4通道任意波形发生卡，实现PCI总线结构插卡。采用板载16KFIFO，输出从0.001Hz到5MHz
生产厂商： 迪阳公司 产品型号： DYLAI420VSE
产品简介： DYLAI420VSE是一款采用4路14-Bit, 4通道任意波形发生卡，实现PCI总线结构插卡。采用板载16KFIFO，输出从0.001Hz到5MHz
售价：￥8900
DYLAI420-PCI 80M-14bit-4CH任意波形发生卡:
型号
最高时钟
总线
精度
通道
波形长度
价格
DYLAI300
50MHz
PCI
14位
1CH
256K/CH
3900元
DYLAI300VSE
50MHz
PCI
14位
1CH
1024K/CH
4200元
DYLAI320VSE
80MHz
PCI
14位
2CH
1024K/CH
4900元
DYLAI420VSE
80MHz
PCI
14位
4CH
16K/CH
8900元
DYLAI5014
50MHz
PC104
14位
1CH
1024K/CH
4200元









特性：
安装和配置容易，支持即插即用，系统对其进行自动配置
14bits的D/A 分辨率
每台集成4CH并行同步波形输出
自动校准零点

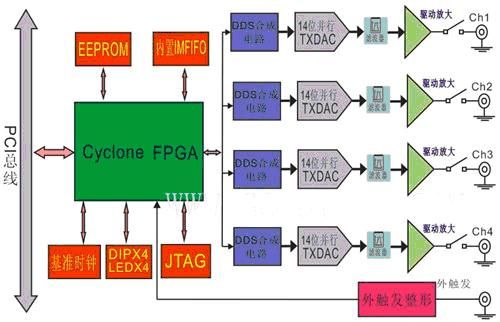

 仪器概述：
LAI420VSE是一款采用4路14-Bit,80MHz 采样， Parallel Input Multiplying Digital-to-Analog Converter技术的4通道任意波形发生卡，实现PCI总线结构插卡。采用板载16KFIFO/RAM独立4路任意波形发生，输出从0.001Hz到5MHz，支持内部基准和外部时钟驱动。软件驱动的快速扫频输出可以产生频率/相位调制输出的效果。
收到触发信号后，可连续输出波形直到收到软件的停止命令，也可计数输出波形达到所设置的波形个数后停止输出。计数个数在1～4G间设置。在收到软件停止命令后，软件可选择使LAI420VSE立即停止输出或将当前波形完整输出后再停止。
    常规使用时可以选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、直流、梯形、指数、调频、调幅、PSK、FSK、ASK等常规波形，对波形进行调频、调幅处理，亦可输入用户指定波形文件或数学表达式生成所需的波形。支持对 LAI420VSE进行二次开发，嵌入到自己的目标系统中，可广泛用于需要各种复杂信号源或激励源的情况，自动测控系统、通信系统测试、生产线产品测试、频率特性试验、实验室仿真等领域，具有很高的集成度、频率分辨率、可靠性和性价比。
应用：
任意波形产生
自动测试系统
多通道同步信
技术指标：
最高刷新率：
80Msps
单台通道数：
4CH波形并行输出
DA分辨率：
14bits
频率分辨率：
0.02Hz
波形频率：
0.1Hz（DC）～5MHz
波形长度：
LAI420VSE:16Ksa/ch(FIFO/RAM)
波形幅度：
±10V、±1V （跳线器选择）
波形个数：
0～4096个或循环
DAC时钟：
0~100MHz
频率稳定度：
＜10ppm
输出阻抗：
50Ω
低通滤波：
5MHz、500KHz、50KHz、5KHz程控
直流精度：
±0.1%（FS）
交流精度：
±0.3%
谐波失真：
-65dBc
总线接口：
PCI2.2
尺寸：
181mm×110mm×10mm
重量：
0.2Kg
应用程序：
    AwgView波形控制软件(中、英文版)，控制面板为虚拟仪器风格的中文图形界面，集成了丰富的常用功能，运行支持Windows98\2000\XP操作系统。（详细信息参看下表）提供常用开发平台下的DEMO源代码(VC++、CVI、VB、LABVIEW)和开发技术支持。
自检功能：
板卡通过/失败测试
测频/计数：
无
扫频控制：
有
波形计算：
X轴反相、Y轴反相、加、减、乘、FSK、PSK、ASK、FM、AM拼接等
多卡扩展：
有
触发同步：
软件触发、外触发
波形个数：
0～4095个或循环
软件平台：
Windows9x/NT/2000/XP
二次开发：
可为用户开发专用的测控软件
订购信息：
型 号
最高DAC时钟
D/A精度
通道数
波形长度
LAI320VSE
80Msps
14位
并行2CH
1024Ksa/CH
LAI420VSE
100Msps
14位
并行4CH
16Ksa/CH
配件：
安装光盘一张，BNC线4根，信号输出线4根，20芯数据线4根
