正确选择和使用虚拟逻辑分析仪,USB逻辑分析仪

逻辑分析仪, 虚拟逻辑分析仪, USB逻辑分析仪, 简易逻辑分析仪, 数字逻辑分析仪,PC逻辑分析仪



一、逻辑分析仪的发展
20世纪70 年代初研制成微处理器,出现4位和8位总线,传统示波器的双通道输入无法满足8位字节的观察。微处理器和存储器的测试需要不同于时域和频域仪器。数域测试仪器应运而生。HP公司推出状态分析仪和Biomation公司推出定时分析仪(两者最初很不相同)之后不久,用户开始接受这种数域测试仪器作为最终解决数字电路测试的手段,不久状态分析仪与定时分析仪合并成逻辑分析仪。
20世纪80 年代后期,逻辑分析仪变得更加复杂,当然使用起来也就更加困难。例如,引入多电平树形触发,以应付条件语句如IFTHENELSE等复杂事件。这类组合触发必然更加灵活,同时对大多数用户来说就不是那样容易掌握了。
逻辑分析仪的探头日益显得重要。需用夹子夹住穿孔式元件上的16根引脚和双列直插式元件上的只有0.1″间隙的引脚时,就出现探头问题。今天的逻辑分析仪提供几百个工作在200MHz频率上的通道信号连接就是个现实问题。适配器、夹子和辅助爪钩等多种多样,但是最好的办法的是设计一种廉价的测试夹具,逻辑分析仪直接连接到夹具上,形成可靠和紧凑的接触。
今天的发展趋势
逻辑分析仪的基本取向近年来在计算机与仪器的不断融合中找到了解决的办法。北京迪阳公司LA4000,5000LA2132系列逻辑分析仪着重解决导向和发展能力,亦即仪器如何动作和如何构建有特色的结构。导向采用微软的Windows接口,它非常容易驱动。改进信号发现能力必然涉及到仪器结构的变动。在所有要处理的数据中着重处理与时间有关联的数据,不同类型的信息采用多窗口显示。例如,对于微处理器来说,最好能同时观察定时和状态以及反汇编源码,而且各窗口上的光标彼此跟踪相连。

关于触发,总是传统逻辑分析仪中的难题。LA4000,5000系列逻辑分析仪为用户提供高级触发功能,使复杂触发事件的设置简单化,保证你精力集中解决测试问题上,而不必花时间去调整逻辑分析仪的触发设置。该库中包含有许多易于掌握的触发设置,可以作为通常需要修改的触发起始点。需要特殊的触发能力只是问题的一部分。除了由错误事件直接触发外,用户还希望从过去的时段去观察信号,找出造成错误的根源和它前后的关系。精细的触发和深存储器可提高超前触发能力。
LA-4000,5000系列逻辑分析仪给用户提供了高品质,高性能价格比的产品,完全取代要花费大价钱所购买的台式逻辑分析仪的性能,它有很高的采样时钟,超高的数据存储深度,复杂的触发条件,高可靠性及质量。因为我们的逻辑分析仪是基于PC的,借助计算机Windows

北京迪阳公司是台湾克拉克,台湾孕龙,台湾皇晶基于PC的逻辑分析仪中国代理.

逻辑分析仪是一种类似于示波器的波形测试设备,它可以监测硬件电路工作时的逻辑电平(高或低),并加以存储,用图形的方式直观地表达出来,便于用户检测,分析电路设计(硬件设计和软件设计) 中的错误,逻辑分析仪是设计中不可缺少的设备,通过它,可以迅速地定位错误,解决问题,达到事半功倍的效果.

逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器,最主要作用在于时序判定。由于逻辑分析仪不像示波器那样有许多电压等级,通常只显示两个电压(逻辑10),因此设定了参考电压后,逻辑分析仪将被测信号通过比较器进行判定,高于参考电压者为High,低于参考电压者为Low,在HighLow之间形成数字波形。例如:一个待测信号使用200MHz采样率的逻辑分析仪,当参考电压设定为1.5V时,在测量时逻辑分析仪就会平均每5ns采取一个点,超过1.5V者为High(逻辑1),低于1.5V者为Low(逻辑0),而后的逻辑10可连接成一个简单波形,工程师便可在此连续波形中找出异常错误(bug)之处。

整体而言,逻辑分析仪测量被测信号时,并不会显示出电压值,只是HighLow的差别;如果要测量电压就一定需要使用示波器。除了电压值的显示不同外,逻辑分析仪与示波器的另一个差别在于通道数量。一般的示波器只有2个通道或4个通道,而逻辑分析仪可以拥有从16个通道、32个通道、64个通道和上百个通道数不等,因此逻辑分析仪具备同时进行多通道测试的优势。

根据硬件设备设计上的差异,目前市面上逻辑分析仪大致上可分为独立式(或单机型)逻辑分析仪和需结合电脑的PC-based卡式虚拟逻辑分析仪。独立式逻辑分析仪是将所有的测试软件、运算管理元件以及整合在一台仪器之中;卡式虚拟逻辑分析仪则需要搭配电脑一起使用,显示屏也与主机分开。

就整体规格而言,独立式逻辑分析仪已发展到相当高标准的产品,例如采样率可达8GHz、通道数可扩充到300个通道以上,存储深度相对也高,独立式逻辑分析仪以往价格昂贵,从几万到数十万人民币不等,一般用户很少用得起。最近台湾OItek科技有限公司推出的OLA2032BTM独立台式EasyDebugTM逻辑分析仪,不超过2万元人民币经济性价格让每个工程师都用得起。尤其在数字电路教学中,改变了以往老师为了降低成本使用虚拟逻辑分析仪进而产生的不直观、麻烦等问题,在同一个价格上,我们可以把台式独立逻辑分析仪很轻松地拎起来。

基于计算机接口的卡式虚拟逻辑分析仪,以较小的成本提供了相应的性能,但是卡式虚拟逻辑分析仪也有很大缺点,它需要配备电脑才能使用,尤其数字测试中,工程师往往会陷入一堆PCB板中,采用旋转按钮的仪器要比在屏幕上移动鼠标更加方便。技术的发展也逐渐把示波器和逻辑分析仪的功能融合在一起,成为混合式的仪器(MSO),也称混合信号测试仪器。逻辑分析仪与示波器比较如下,这样我们就会知道什么情况下用逻辑分析仪或示波器了。



台湾克拉克公司虚拟逻辑分析仪(高性能、高配置):

系列型号(USB)

基本缓存

采样

速率

通道

最大

存储

实测

带宽

条件

跟踪

级数

全套

价格

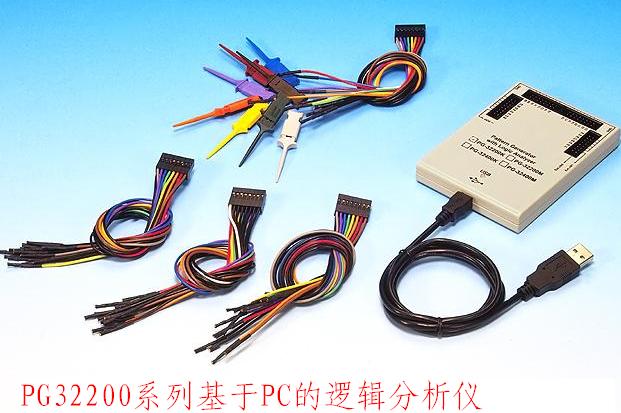

PG32200K/256K

200MHz

32

256K

(max)

100MHz

带图形发生

3900

PG32200M/1M

200MHz

32

1M

(max)

100MHz

带图形发生

5900

PG32400/512K

400MHz

32

512K

(max)

200MHz

带图形发生

6900

PG32400/2M

400MHz

32

2M

(max)

200MHz

带图形发生

7900

LA2132K/256K

(有二种型号:)

LA2132K8/256K

LA2132K512/245K



250MHz

32

256K

(max)

125MHz

K88级触发

K512512级触发

1900

K8型号

3900

K512型号

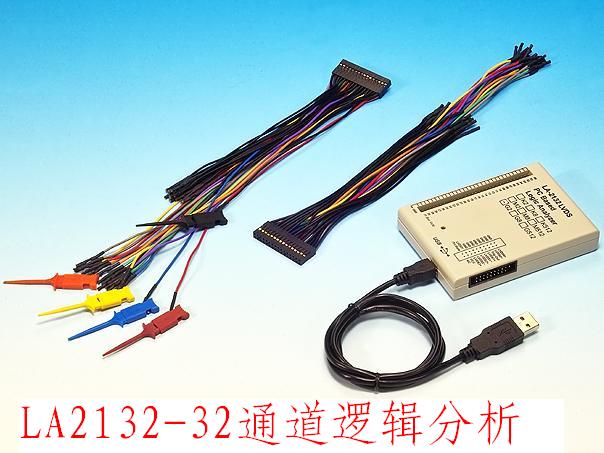

LA2132M/1M

(有三种型号:)

LA2132M2/1M

LA2132M8/1M

LA2132M512/1M



500MHz

32

1M

(max)

125MHz

LVDS

200MHz

M22级触发

M88级触发

M512512级触发

2900

M2型号

3900

M8型号

4900

M512型号

LA2132G/4M

(有三种型号:)

LA2132G2/4M

LA2132G8/4M

LA2132G512/4M



1GHz

32

4M

(max)

125MHz

LVDS

200MHz

G22级触发

G88级触发

G512512级触发

2980

G2型号

4800

G8型号

5900

G512型号

LA2164/256K

LA2164K512/256K



250MHz

64

256K

(max)

125MHz

K512512级触发

5900

K512型号

LA2164M/1M

LA2164M512/1M



500MHz

64

1M

(max)

125MHz

LVDS

200MHz

M512512级触发


6900

M512型号

LA2164/4M

LA2164G512/4M

1GHz

64

4M

(max)

125MHz

LVDS

200MHz

G512512级触发


9900

G512型号

LA5240/32K

200MHz

40

64K

75MHz

16 0\1\x

6800



LA5280/32K

200MHZ

80

64K

75MHz

160\1\x

16800

LA5540/256K

500MHz

40

512K

100MHz

160\1\x

9800



LA5580/256K

500MHz

80

512K

100MHz

160\1\x

19800



LA55160/256K

500MHz

160

512K

100MHz

160\1\x

78000



 台湾孕龙公司虚拟逻辑分析仪(高性能、高配置):

型号:

通道



价格

LAP-C16032

16

100M, 每通道32K, 压缩存储8M

1580

LAP-C16064

16

100M, 每通道64K, 压缩存储16M

1980

LAP-C16128

16

200M, 每通道128K, 压缩存储32M

2980

LAP-C(32128)

32

200M,每通道128K, 压缩存储32M

9800

LAP-C321000

32

200M,每通道1M, 压缩存储255M

13900

LAP-C32000

32

200M,每通道2M, 压缩存储255M

15900

LAP-B70002X

64

400M,每通道256K, 压缩存储2M x 232 M

29800

LAP-B70256L

70

400M,每通道256K, 压缩存储2M x 232 M

19900

LAP-B702000

70

400M,每通道2M, 压缩存储2M x 232 M

29900

LAP-B702000L

70

400M,每通道2M, 压缩存储2M x 232 M

24900

6.LAP-B(702000)与LAP-B(702000L),LAP-B(70256)与LAP-B(70256L)区别仅为标

配总线协议分析种类之不同。

台湾皇晶公司虚拟逻辑分析仪(高性能、高配置):

PKLA1116口袋型逻辑分析仪

口袋型逻辑分析仪,采样速率200MHz,带宽75MHz16通道,128K存储,USB口。

11200

PKLA1216口袋型逻辑分析仪

口袋型逻辑分析仪,采样速率200MHz,带宽75MHz16通道,128K存储,USB口。

14400

PKLA1616口袋型逻辑分析仪

口袋型逻辑分析仪,采样速率200MHz,带宽75MHz16通道,256K存储,USB口。

19200

TL2036逻辑分析仪

逻辑分析仪,采样速率4GHz,带宽200MHz36通道,180K存储,USB2.0接口,探头夹40个。

13800

TL2036Lite逻辑分析仪

逻辑分析仪,采样速率4GHz,带宽200MHz36通道,180K存储,USB2.0接口。

19800

TL2136逻辑分析仪

逻辑分析仪,采样速率4GHz,带宽200MHz36通道,18M存储,USB2.0接口,探头夹40个。

18800

TL2236逻辑分析仪

逻辑分析仪,采样速率4GHz,带宽200MHz36通道,72M存储,USB2.0接口,探头夹40

26800

 相关型号的技术指标,请看网站中的具体介绍sales@pc17.com.cn
