250MHz\500MHz\1GHz,32/64通道逻辑分析仪

采样分别为:250MHz/500MHz/1GHz 三种.存储深度分别为:256K/1024K/4096K,触发级别分别为:2级,8级,512级.
生产厂商: 台湾CLOCK公司 产品型号: LA2132M
产品简介: 采样分别为:250MHz/500MHz/1GHz 三种.存储深度分别为:256K/1024K/4096K,触发级别分别为:2级,8级,512级.
32 ,64 通道逻辑分析仪
LA2132  K、M、G系列逻辑分析仪
K、M、G 系列仅采样速率和存储深度的不同。

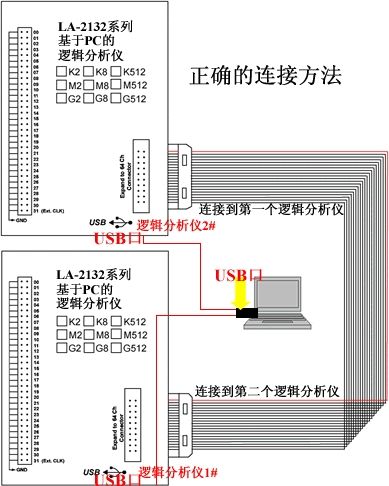

用一条同步扁平电缆,用二台LA2132 构成64通道逻辑分析仪,连接如下:

时序测量:
采集的数据作为时序波形来显示,每一个通道都能定义为自已喜欢的颜色和通道名称,也能观察每个
游标的数值和滚动条的数值,显示窗口能被缩放,或在窗口中显示几个采样波形或整个数据缓冲区的波形。
状态显示:
采集的数据用数字格式以组的方式进行显示,[ ASCII码,二进制,八进制,十六进制,十进制
或用户自定义字符]. 采集的数据组成用户自定义的数组。
时序测量:                           状态测量:

通道组用十六进制显示:                             通道组以波形式显示:

1、技术指标:(中、英文界面)
· 高速采样速率可达:   LA2132  K系列:250MSa/s
                          LA2132  M系列:500MSa/s
                        LA2132  G系列:1GSa/s
· 32 通道,或64通道
 · 每通道的存储深度: LA2132   K系列:256K
LA2132  M系列:1024K
LA2132  G系列:4096K
· 连续可变的前/后触发位置
· 高阻抗探头减小被测电路之间的干扰 (100Kohm).
· LVDS 低电压微分信号测量.
· 可变的门限电压
· 状态显示 (见上图)时序显示 (见上图)
· 混合方式显示
· 多窗口显示,轻松观察波形细节.
·(高端产品带)RS232、I2C分析
· 高数据带宽可达 125 MHz ,在LVDS下可达200MHz
· 外部高速时钟输入
· 可用一个探针同时捕捉时序和状态
· 逻辑分析仪同时配备高质量的测试夹和连接线
· 以文本方式输出数据.
· 复杂的触发方式,多级触发,最高达512级触发.
· USB接口取电无需外接电源
· 支持二次开发。DLL库
· Windows/Me/2000/xp
K系列产品有三种型号:LA2132/256K   K2型有2级触发。
K系列产品有三种型号:LA2132/256K   K8型有8级触发。
K系列产品有三种型号:LA2132/256K   K512型有512级触发。
M系列产品有三种型号:LA2132/512K   M2型有2级触发。
M系列产品有三种型号:LA2132/512K   M8型有8级触发。
M系列产品有三种型号:LA2132/512K   M512型有512级触发。
G系列产品有三种型号:LA2132/4096K   G2型有2级触发。
G系列产品有三种型号:LA2132/4096K   G8型有8级触发。
G系列产品有三种型号:LA2132/4096K   G512型有512级触发。
[K2,K8,K512][M2,M8,M512][G2,G8,G512] 仅是触发级别不同。
硬件/软件技术指标如下:
型号
LA-2132 LVDS(K2)
(250 MHz, 256K 内存)
LA-2132 LVDS(G512)
(1GHz, 4 MB内存)
通道数:
内时钟采样速率:
每通道记录长度:
32通道:
采样率:1Sa/s到250MSa/s
256K 存储深度
在用道32通道时:
采样率为:1Sa/s到250MSa/s
1MB 存储深度

在用到16 通道时:
采样率为1Sa/s 到500MSa/s存储深度:2 Mega

在用到8通道时:
采样率为1Sa/s 到1GSa/s
存储深度:4 Mega
2个通道为双向LVDS
2个通道为输入LVDS
不能扩展到64通道
2个通道为双向LVDS
2个通道为输入LVDS
不能扩展到64通道
外时钟采样率:
到 125MSa/s, DC 到200MHz 对于LVDS
I/O 测量带宽:
通道CH 0 ~ 31  DC到125MHz, DC 到200MHz 对于LVDS
输入阻抗:
250Kohm // 2pf (末端接地)
输入电压:
最大.  –110 V 到 +110 V 对所有 32通道
0 到 5V 仅对所有LVDS通道 (如果输入电压超过这个范围将烧坏设备)
门限电压:
门限电压的范围从-3.7V到+1.9V,每步以35mV跳变.
通常5V的TTL电平需要门限电压设置为1.4V.
ECL电平需要门限电压设置为(-1.3V).
LVC1.5V电平需要门限电压设置为(0.75V).
LVC1.8V电平需要门限电压设置为(0.9V).
LVC2.5V电平需要门限电压设置为(1.2V).
LVC3.3V电平需要门限电压设置为(1.4V).
SSTL2|| 2.5V电平需要门限电压设置为(1.25V).
SSTL3|| 3.5V电平需要门限电压设置为(1.4V).
每通道斜率:
典型值 < 200ps
触发位置:
用户所定义的任何位置
最大. 触发速度
250MHz (4ns)
触发性质
0, 1, x (任意) 设置所有数字通道,2,8,512级触发
支持电源:
不需要电源支持
净重:
120 克
尺寸:
107mm x 77mm x 16mm

型号
LA-2132 K系列
(250 MHz, 256K内存)
LA-2132 M 系列
(500MHz, 1 M内存)
LA-2132 G系列
(1 GHz, 4 M 内存)




通道数:
内时钟采样速率:
每通道记录长度:
32通道:
采样率:1Sa/s到250MSa/s
256K 存储深度
32通道:
采样率:1Sa/s到250MSa/s
512 K 存储深度
32通道:
采样率:1Sa/s到250MSa/s
1 Mega 存储深度

在用到16 通道时,采样率为1Sa/s 到500MSa/s
存储深度:1 Mega
在用到16 通道时,采样率为1Sa/s 到500MSa/s
存储深度:2 Mega


在用到8通道时,采样率为1Sa/s到1GSa/s
存储深度:4 Mega
不支持LVDS模式
2个LA-2132能用扁平电缆连接扩展到64通道(同步)
不支持LVDS模式
2个LA-2132能用扁平电缆连接扩展到64通道(同步
不支持LVDS模式
2个LA-2132能用扁平电缆连接扩展到64通道(同步
外时钟采样率:
到 125MSa/s
I/O 测量带宽:
通道CH 0 ~ 31  DC到125MHz
输入阻抗:
250Kohm // 2pf (末端接地)
输入电压:
最大.  –110 V 到 +110 V 对所有 32通道
(如果输入电压超过这个范围将烧坏设备)
门限电压:
门限电压的范围从-3.7V到+1.9V,每步以35mV跳变.
通常5V的TTL电平需要门限电压设置为1.4V.
ECL电平需要门限电压设置为(-1.3V).
LVC1.5V电平需要门限电压设置为(0.75V).
LVC1.8V电平需要门限电压设置为(0.9V).
LVC2.5V电平需要门限电压设置为(1.2V).
LVC3.3V电平需要门限电压设置为(1.4V).
SSTL2|| 2.5V电平需要门限电压设置为(1.25V).
SSTL3|| 3.5V电平需要门限电压设置为(1.4V).
每通道斜率:
典型值 < 200ps
多窗口:
打开几个窗口,比较时序波形
触发方式:
自动,普通,单次,数据、宽度、延时、边缘、记数等多种高级触发方式
触发级别:
2级、8级、512级(高端)
触发位置:
用户所定义的任何位置
最大. 触发速度
250MHz (4ns)
触发性质
0, 1, x (任意) 设置所有数字通道
支持电源:
不需要电源支持
净重:
120 克
尺寸:
107mm x 77mm x 16mm
配件:

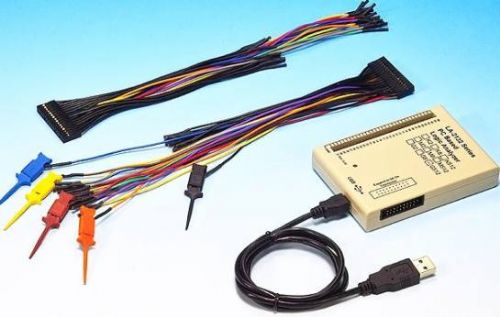

LA2132主机 1 台,测量线及测试夹 40 条,USB通讯线 1 条,产品光盘 1 张,用户注册及保修单 1 张《LA2132逻辑分析仪使用指南》 电子文档
LVDS简介 :

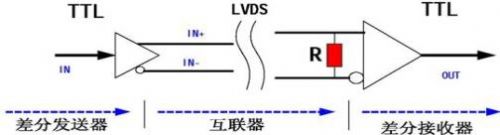

LVDS即低压差分信号传输 ,是一种满足当今高性能数据传输应用的新型技术。 由于其可使系统
供电电压低至 2V,因此它还能满足未来应用的需要。 此技术基于 ANSI/TIA/EIA-644 LVDS 接口标准。

       LVDS 技术拥有 330mV 的低压差分信号 (250mV MIN and 450mV MAX) 和快速过渡时间。
 这可以让产品达到自 100 Mbps 至超过 1 Gbps 的高数据速率。 此外,这种低压摆幅可以降低
功耗消散,同时具备差分传输的优点。
      LVDS 技术用于简单的线路驱动器和接收器物理层器件以及比较复杂的接口通信芯片组。
 通道链路芯片组多路复用和解多路复用慢速 TTL 信号线路以提供窄式高速低功耗 LVDS 接口。
 这些芯片组可以大幅节省系统的连接成本,并且可以减少连接器所占面积所需的物理空间。
      LVDS 解决方案为设计人员解决高速 I/O 接口问题提供了新选择。 LVDS 为当今和未来的
高带宽数据传输应用提供毫瓦每千兆位的方案。
LVDS的优势
LVDS比单端技术提供更高的抗扰度,与单端信号相比,传输速度更高、信号摆动更小、功耗更低、
电磁干扰更小。可以使用廉价的连接器和电缆高速传输数据。LVDS使用标准带状电缆和具有100 mil
头部管脚的IDC连接器,在底盘、板和外设之间提供稳固的信号,进行高速数据传输。点到点LVDS
信号的速度可以达到622 Mb/s以上。
系列型号(USB口)基本缓存
采样
速率
通道
最大
存储
实测
带宽
触发门
限电压
触发
功能
全套价格
含配件
PG32200K/256K
200MHz
32
256K
100MHz
0 ~ +3V
复杂
900元
PG32200M/1M
200MHz
32
1M
100MHz
0 ~ +3V
复杂
1900元
PG32400K/512K
400MHz
32
512K
200MHz
0 ~ +3V
复杂
2900元
PG32400M/2M
400MHz
32
2M
200MHz
0 ~ +3V
复杂
3900元
LA2132K/256K
(有三种型号)
LA2132K2/256K
LA2132K8/256K
LA2132K512/256K
250MHz
32
256K
125MHz
LVDS下
200MHz
-3.7~+1.9V
K2,K8,K512分别是2级,8级512级触发
900元
1900元
2900元
LA2132M/1M 系列
(有三种型号)
LA2132M2/1M
LA2132 M8/1 M
LA2132 M512/1M
500MHz
32
1M
125MHz
LVDS下
200MHz
-3.7~+1.9V
M2,M 8,M512分别是2级,8级512级触发
900元
1900元
2900元
LA2132G/4M 系列
(有三种型号)
LA2132G2/1G
LA2132 G8/1 G
LA2132 G512/1G
1GHz
32
4M
125MHz
LVDS下
200MHz
-3.7~+1.9V
G 2,G 8,G 512分别是2级,8级512级触发
1900元
1900元
2900元
LA2164K/256K
(有三种型号)
LA2164K2/256K
LA2164K8/256K
LA2164K512/256K
250MHz
64
256K
125MHz
LVDS下
200MHz
-3.7~+1.9V
K2,K8,K512分别是2级,8级512级触发
900元
1900元
2900元
LA2164M/1M 系列
(有三种型号)
LA2164M2/1M
LA2164 M8/1 M
LA2164 M512/1M
500MHz
64
1M
125MHz
LVDS下
200MHz
-3.7~+1.9V
M2,M 8,M512分别是2级,8级512级触发
1900元
2900元
3900元
LA2164G/4M 系列
(有三种型号)
LA2164G2/1G
LA2164 G8/1 G
LA2164 G512/1G
1GHz
64
4M
125MHz
LVDS下
200MHz
-3.7~+1.9V
G 2,G 8,G 512分别是2级,8级512级触发
2900元
3900元
4900元
另外二台LA-2132通过同步电缆连接组合,构成LA-2164,
64 通道逻辑分析仪,价格是32通道逻辑分析仪的2倍。
下列二种型号是不能扩展到64通道。
LA-2132 LVDS:(32通道,不能扩展到64通道)
LA-2132/K2 LVDS:(250MHz,256K内存, 2级触发,支持LVDS)
LA-2132/G512LVDS(1GHz,4M内存 ,512级触发,支持LVDS)
下列十种型号是能扩展到64通道。
LA-2132K系列(能扩展到64通道,但不支持LVDS)
LA-2132/K2 :(250MHz,256K内存, 2级触发)
LA-2132/K8 :(250MHz,256K内存, 8级触发)
LA-2132/K512 :(250MHz,256K内存, 512级触发)
LA2132M系列(能扩展到64通道,但不支持LVDS)
LA-2132/M2 :(500MHz,1MB内存, 2级触发)
LA-2132/M8 :(500MHz,1MB内存, 8级触发)
LA-2132/M512 :(500MHz,1MB内存, 512级触发)
LA2132G系列(能扩展到64通道,但不支持LVDS)
LA-2132/G2 :(1GHz,4MB内存, 2级触发)
LA-2132/G8 :(1GHz,4MB内存, 8级触发)
LA-2132/G512 :(1GHz,4MB内存, 512级触发)
