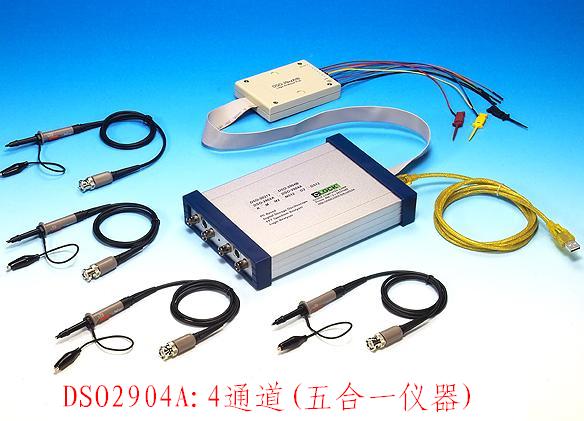

4通道数字示波器+16通道逻辑分析仪+125MHz频谱分析仪

USB2.0接口,带宽90MHz,实时采样双通道500Msa/s,四通道250MSa/s,20GSa/s等效采样,存储深度:1MB,DLL二次开发用于高速采集.
生产厂商: 台湾克拉克公司 产品型号: DSO2904/1MB
产品简介: USB2.0接口,带宽90MHz,实时采样双通道500Msa/s,四通道250MSa/s,20GSa/s等效采样,存储深度:1MB,DLL二次开发用于高速采集.

DSO2902/2904/256K/512K/1Mb详细介绍

DSO-29XX系列混合信号数字存储示波器(三合一,中英文界面) : 20GS/s等效采样,250MHz或400MHz实时采样速率,采样速率从1Hz/秒到20GS/秒,通过软件可调 。 测量带宽80MHz ,用数学插值计算提高带宽。(其它竞争产品无此功能) 通过计算机并口或USB2.0口选件连接台式计算机或笔记本电脑。 最大256K/512K/1MB存储深度(可调)。 多种先进触发方式。 采集和通道参数能自动设置。 带125MHz或200MHz的频谱分析仪功能/FFT。 带8 通道250MHz/秒逻辑分析仪。 外触发既可用正负电平也可外部时钟触发。(其它竞争产品无此功能) 示波器与逻辑分析仪可交叉触发。(其它竞争产品无此功能) 带XY绘图功能。 计算机屏幕进行彩色显示,并能多屏幕显示(其它竞争产品无此功能)。 对采集波形进行运算。 10多种自动测量参数。(其它竞争产品仅有6种参数) 显示数据可存储的计算机硬盘,以便事后分析 可选后备电池野外作业。(选件) 软件包括(DOS,Win95/98自由下载)(USB口支持Win2000,XP ) 软件开发包(DLL库用于高速采集)用户也可编制Labview驱动,连接Labview图形化设计(其它不支持Labview) DSO-29XX系列双通道数字存储示波器有大容量的存储和很好的人机界面并且非常容易操作。


基于DSO29XX混合信号测试提示
用户可以很容易的观测到被测模拟和数字信号之间的复杂关系,从而为复杂的混合信号诊断提供因果分析依据。您既可完成一个串行数据流与相关模拟信号的测试和验证,也可触发于数据总线状态与模拟信号细节的某一个特殊组合上。换言之,您可以捕获分析单片机系统中最为关键的各路信号之间的时序问题,再也不用猜测臆断,也无须从支离破碎的测量结果中拼凑答案。



基于DSO29XX混合信号测试的应用:
  • 跟踪难以捕捉的毛刺 。
  • 调试串行I/O 。
  • 验证电机控制器中的PWM死时间。
  • 使用高级逻辑探头隔离软件问题。
  • 将任意波形用于误码测试。
  • 解决硬件/软件集成问题。
  • CAN控制器中软件与模拟输出的关联。
  • 调试基于MCU的CCD摄像机控制器。
  • 250 MHz/秒双通道数字存储示波器
    DSO-29XX系列双通道数字存储示波器同时在双通道上实现250MHz或400MHz/秒采样速率,每通道有256K/512K/2MB的存储深度,有二个高阻抗无源探头。
    先进触发
    DSO-29XX系列双通道数字存储示波器有许多触发功能: 用上升或下降斜率进行电平触发 用触发游标任意设定在存储器内的前后触发位置 电平触发 也就是在1伏电压上升沿处触发.
    自动设置
    当用户“点击”工具栏“Autosetup”键时 DSO-29XX系列双通道数字存储示波器的系统参数能自动匹配所采集的数据,比如,速率,电压/每格,偏移,和触发电平等等,用户也能修改这些参数之一或所有。
    存储深度很深
    很深的存储深度能保持DSO29XX示波器有快速的采样速率,甚至在很慢的时基设置下,现在DSO29XX系列示波器有每通道 256K/512K/2MB点的存储深度能记录很长的数据流,不象短的存储深度的示波器,不便观察,DSO-29XX系列示波器在128k点的存储深度下,满刻度能保持 0.1%时基精度,和在10纳秒的采样分辨率下,记录1310微秒信号和数据流,换句话说,29XX系列示波器能够精确捕捉 从1 Hz 直到 125 MHz的信号频率分量,或在 60 Hz的信号下,在顶部上升沿1 MHz 的毛刺。

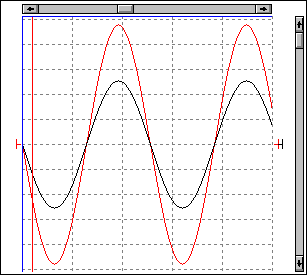

    数据记录后, 缩放和滚动功能,在采集一个长的模拟信号区内能简单处理和分析信号的软硬件问题, 和显示整个记录波形,另外用户用64倍的缩放功能能详细观察信号,和通过滚动功能在一个长的数据记录区内分辩字符问题, 并且锁住所有通道,保持所采集的波形同步。
    如果用 1Sa/S 采样,则存储时间可达 36个多小时。


    采样速率*   记录时间 *
    250 MSa/s   1000us
    100MSa/s   2.62ms
    1 MSa/s   262 ms
    100 KSa/s   2.62s
    1 KSa/s   262s
    1 Sa/s   262000 s
    *采样速率是可选的.如果选存储深度长的则记录时间还要长。

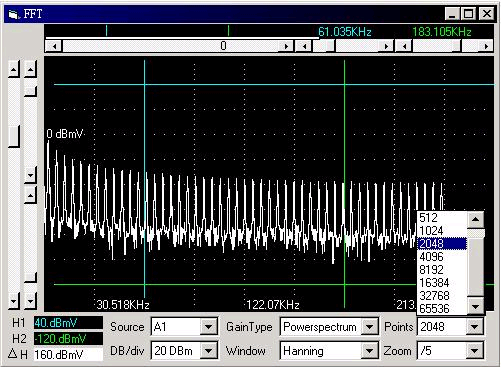

    频谱FFT (窗口下拉菜单)(其它竞争产品功能非常简单)


    FFT频谱窗口允许控制和显示 FFT's变换 下面控制是可能的。 在窗口下选择 FFT 变换窗口类型: (三角型窗, 汉宁窗, 海宁窗, 布莱克曼窗,矩形窗 , Wetch窗 和 Parzen窗). 采样点选择FFT变换将采多少点,点的多少不能超过存储深度。 选择水平和垂直缩放比率。 FFT子程序将处理起始于光标A处所选通道,并连续处理直到采样点数目,如果光标A不在显示缓冲区内,则应使用缓冲区起始点。 瀑布谱是在屏幕上同时连续下降的FFT变换。 在文件保存一项中选择保存FFT 数据。 大、最小、面积等等。 完成脉冲参数测量,脉冲参数测量及分析是由显微技术实现的。

    简单操作

    以交互方式进行安装,头一次进行测量大概需要半小时熟悉, 简单的控制使操作变得很直观,并且用户能自己定义参数进行测量。 用户可以从一个简单的“软件面板”控制所有的功能, 所有通道的缩放和滚动,都能锁在一起,以便进行通道到通道间精确测量。  DSO-29XX系列示波器不需要用户自己写程序传送 数据或面板设置到磁盘,用户只需自定义DOS名称就可快速改变设置, 并保存和重新调用设置。

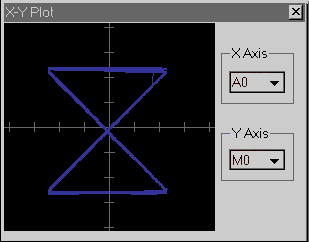

    X-Y 绘图功能

    X-Y绘图允许用户用图解方式画出一个通道对另一个通道的关系,用户甚至可图解内存内容和函数通道。s

     DSO-29XX系列示波器可测量的内容 (比竞争者多 20 多种测量指标)

  • area 面积。所有电压*采样时间之和。
  • Cursor A (time) 游标A在时间轴的位置。
  • Cursor B (time) 游标A在时间轴的位置。
  • V1Bar (voltage) 电压V1条在电压轴的位置。
  • V2Bar (voltage) 电压V2条在电压轴的位置。
  • trigger cursor触发游标在时间轴的位置。
  • A-B (time) 游标A和游标B之时间差值。
  • V1-V2 (voltage) 电压V1和电压V2之差值。
  • A-T (time) 游标A和触发游标之时间差值。
  • B-T (time) 游标B和触发游标之时间差值。
  • V_max. 最大电压
  • V_min. 最小电压
  • peak to peak 峰峰值。 最大和最小电压之差值。
  •
  • Average 平均。平均最大和最小电压的平均。
  • rms 均方根值。SQRT( (1/ # samples) * ( sum ( (each voltage) * (each voltage)) ))
  • rms (AC) 均方根。SQRT( (1/ # 采样) * ( sum ( (each voltage - mean) * (each voltage - mean)) ))
  • period 周期。在一定范围内所有周期中的 一个周期的平均时间
  • duty cycle (rising) 占空比 (下降)。 从中心点开始,负沿宽度同周期之比。
  • duty cycle (falling) 占空比 (下降)。 从中心点开始,负沿宽度同周期之比。
  • risetime(10..90) 上升时间(10..90)。 从10% 到 90% 间的平均上升转换时间。
  • risetime(20..80) 上升时间(20..80)。 从20% 到 80% 间的平均上升转换时间。
  • falltime(10..90) 下降时间(10..90)。 从10% 到 90% 间的平均下降转换时间
