HS6手持式电磁干扰预合规测试仪

HS6 DIFF-1000XMESG是通过连接电脑进行分析的,有1GSa/s采样率,256MB高存储,软件可设多窗口选项。在每个窗口中,同时显示总光谱或光谱的选定部分
生产厂商: 北京迪阳代理 产品型号: HS6 DIFF - 1000XMESG
产品简介: HS6 DIFF-1000XMESG是通过连接电脑进行分析的,有1GSa/s采样率,256MB高存储,软件可设多窗口选项。在每个窗口中,同时显示总光谱或光谱的选定部分
      HS6 DIFF-1000XMESG是一款强大功能的手持式电磁干扰分析仪,为用户快速提供了电磁干扰符合性是否良好的测试。通过这种经济有效的测试,
避免了使用昂贵的EMC测试设备,节省了时间和金钱。提供的EMI探头组TP-EMI-HS6包含三个磁场(H场)探头和一个电场(E场)探头。
三脚架确保探针可以正确地放置在被测物体上如图。

电磁干扰测试仪

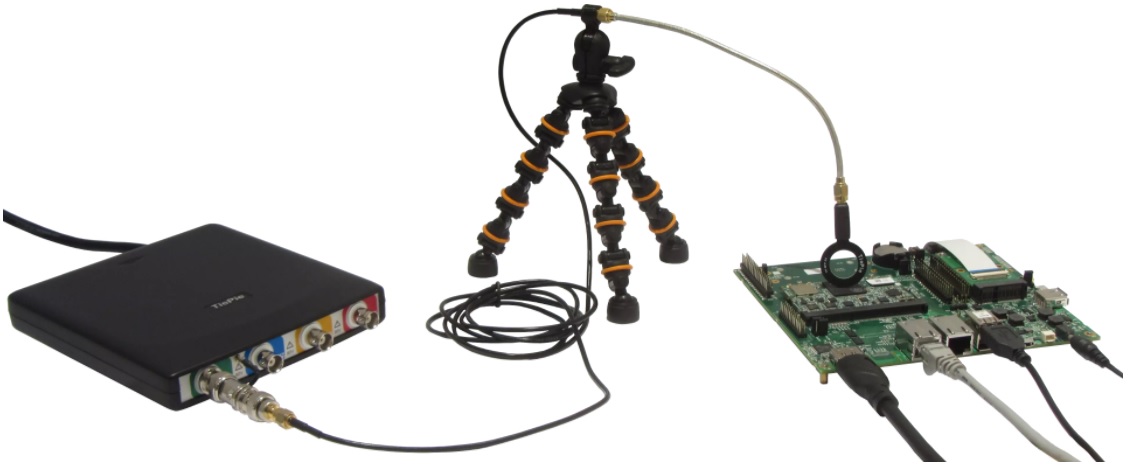

图1:Handyscope HS6 DIFF EMI设置

HS6 手持EMI分析仪有一个多窗口选项。在每个窗口中,同时显示总光谱或光谱的选定部分。标准射频频谱分析仪的缺点是只有一个显示器,
无法同时放大信号的几个不同部分。手持EMI分析仪的多显示选项,可方便地同时查看频谱的多个部分。这可以让用户更好地理解所分析的信号。
除了频谱外,还可以看到时域信号,以便同时分析信号形状。
多显示选项也可用于时域信号。
 EMI测试仪

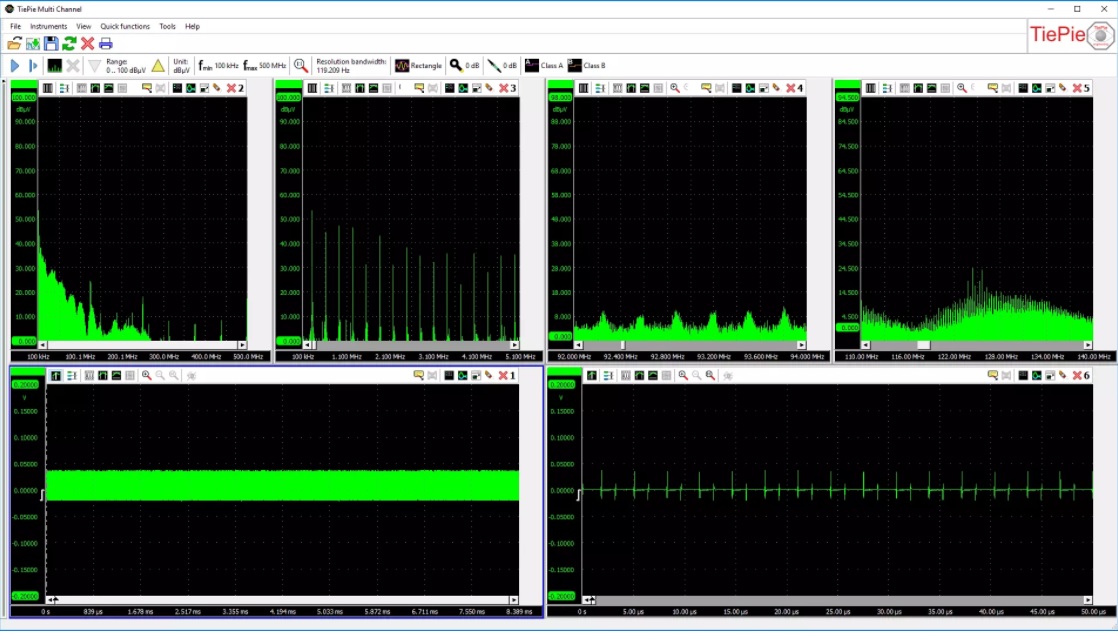

上图:一个从0赫兹到500兆赫的总频谱,3个显示放大部分的实时频谱。
有三种操作模式:正常、平均和最大保持。正常模式显示源跟踪的频谱。平均模式有效地降低了信号的噪声,可以看到更多的谐波或载波细节。您可以选择要平均的光谱数。
马克斯保持显示信号达到的最大电平,并用于频率测量,其中示出横跨频率轴的峰值的历史。可以手动清除平均和最大保持历史以开始新的测量。


利用图中广泛的标记功能,可以测量光谱的各个方面。
振幅单位可以设置为dB、dB V、dBmV、dBμV、dBμV(在10米处)和dBm。振幅范围可以设置为三个范围之一:0到100分贝微伏、20到120分贝微伏或40到140分贝微伏。
为了精确测量振幅,默认使用平顶窗口。除了平顶窗,还可以从中选择其他八个窗。

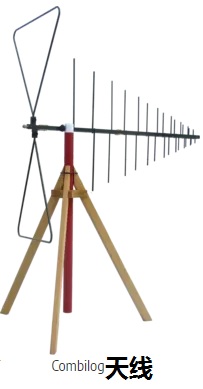

电磁干扰分析仪也可用作普通频谱分析仪。使用双锥天线或组合天线,可以测量10兆赫至500兆赫的频谱。

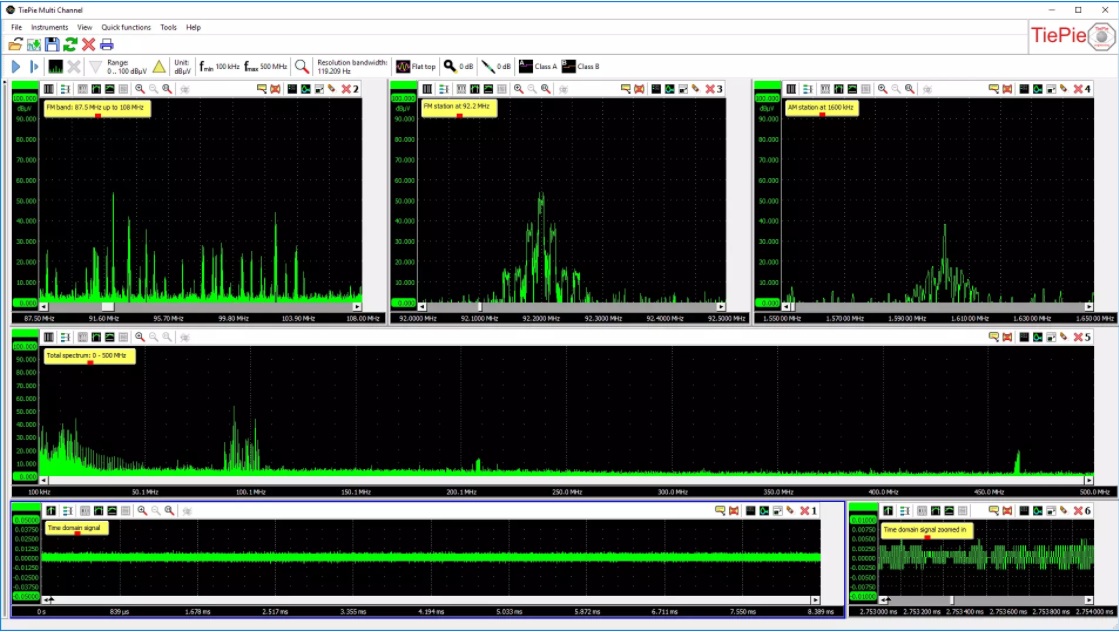

图4显示了一个频谱测量与Combilog天线是放置在外面。除了从0赫兹到500兆赫的全频谱外,还可以看到87.5兆赫到108兆赫的调频波段,92.2兆赫的调频电台,
甚至1600千赫的调幅电台。还显示了时域信号,以及放大的部分时域信号。所有窗口都是实时的,并且可以方便地查看不同频率和时域信号之间的相关性。
EMI分析仪的多窗口功能为用户提供无限的分析和显示能力。
下图是:总时域信号和一个放大的部分时域信号,与频谱相适应。
下图:快速设置按钮,可以快速方便地控制EMI分析仪
 电磁干扰测试仪图



Handyscope HS6 DIFF - 1000XMESG电磁干扰测试仪的强大功能在于为用户提供了快速准确进行的电磁干扰一致性测试。通过这种高性价比的测试,避免了使用额外的昂贵的EMC测试设施,节省了时间和金钱。电磁干扰分析仪提供的电磁干扰探头组TP-EMI-HS6包含三个磁场(H场)探头和一个电场(E场)探头。三脚架确保探头可以正确地定位在被测物体上。

Handyscope HS6 DIFF - 1000XMESG EMI电磁干扰分析仪具有非常高的分辨率带宽,可达7.45 Hz(跨度为500 MHz),这在同类仪器中是无与伦比的。因此,可以对频谱中每个部分的细节进行彻底的分析。

140dB的大动态范围允许测量各种各样的干扰频率。根据EN61326-1:2006/EN55011:2007的标准限制线可以打开或关闭。分辨率带宽和频率范围可以单独选择。

有三种操作模式:正常,平均和zui大保持。正常模式显示源轨迹的频谱。平均模式在降低信号噪声方面是有效的,可以看到更多的谐波或载波细节。你可以选择要取平均值的频谱数。Max Hold显示信号达到的zui大电平,在频率测量中非常有用,它显示了频率轴上峰值的历史。平均和zui大保持历史可以手动清除,以开始一个新的测量。利用图中广泛的标记功能,可以测量频谱的各个方面。

振幅单位可以设置为dB,dBV,dBmV, dBµV, dBµV(10米)和dBm。振幅范围可以设置为三种范围:0到100 dBµV, 20到120 dBµV dBµV或40到140。为了精确的振幅测量,通常使用一个平顶窗口。除了平顶窗口外,还可以选择其他8个窗口。

电磁干扰分析仪也可作为普通频谱分析仪使用。使用双锥形天线或Combilog天线,可以测量10MHz到500MHz的频谱。


手持HS6 DIFF - 1000XMESG电磁干扰分析仪由一个带有EMI选项的手持HS6 DIFF - 1000组成
