100MHz,16通道基于PC的逻辑分析仪
售价：￥1480
| 型号: | 通道 | 简 介 | 价格 |
| LAP-C16032 | 16 | 100M, 每通道32K, 压缩存储8M | 1480 |
| LAP-C16064 | 16 | 100M, 每通道64K, 压缩存储16M | 1980 |
| LAP-C16128 | 16 | 200M, 每通道128K, 压缩存储32M | 2900 |
| LAP-C162000 | 16 | 200M, 每通道2048K, 压缩存储32M | 7900 |
| LAP-C32128 | 32 | 200M,每通道128K, 压缩存储32M | 7900 |
| LAP-C321000 | 32 | 200M,每通道1M, 压缩存储255M | 11900 |
| LAP-C322000 | 32 | 200M,每通道2M, 压缩存储255M | 14290 |
| LAPB702000X | 70 | 400M,每通道2M, 压缩存储2M x 2³² M | 29800 |
对LAPC-16032： 另免费多配16支高精密测试夹:每支价格:19元
购买以上产品，北京迪阳公司赠送64组全部总线协议分析仪，配套逻辑分析仪使用价值20000元。
产品简介:
| 取样频率 | 内部(时序)(非同步) 100Hz~200MHz 外部(状态)(同步) 100MHz |
| 待测信号 | 频宽 75MHz 触发电压范围 -6V~+6V 触发电压解析度 ±0.1V |
| 记忆体 | 记忆体容量 4Mbits 每通道记忆体深度 128Kbits (Max 32Mbits for compression) |
| 触发 | 触发方式 Pattern/Edge 触发通道 16 CH 预先／延后触发 YES 触发阶层 1 Level 多次触发 1~65535 |

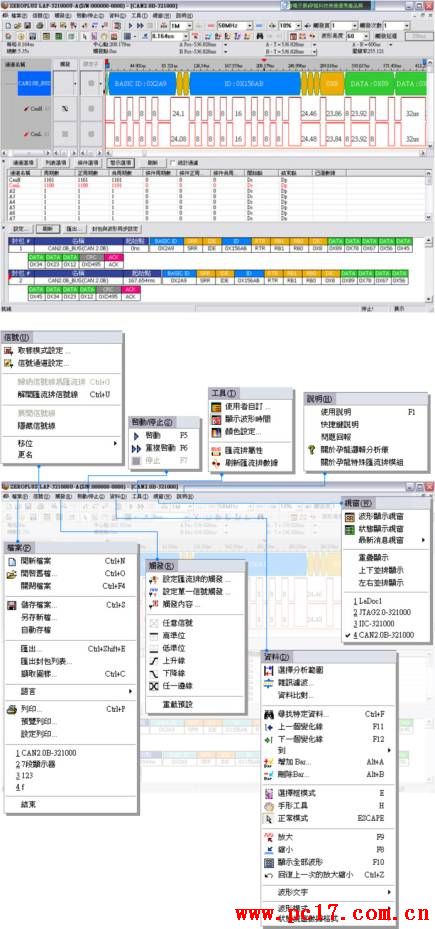

| 软件功能 | 波形资料压缩 Max 32Mbits 时基范围 波形垂直缩放比例 操作介面 波形触发分页最大值 波形宽度显示 讯号滤波及滤波延迟 波形触发延迟 可增加定位棒 定位棒自动贴进功能 软体自动升级 可选择分析数据的范围 资料统计 自动存档 滤波间隔棒 汇流排分析 资料比对 汇流排Latch功能 汇流排封包列表功能 封包列表汇出功能 |
| 电源 | 电源USB (DC 5V, 500mA) 静态消耗功率 1W 瞬间最大消耗功率 2W |
| 其它 | 系统支援 Windows 98SE / ME / 2000 / XP / Vista 相位误差 < 1.5ns 最大输入电压 ±30V 输入阻抗 500KΩ/10pF 安规认证 FCC / CE / WEEE / RoHS |
详细介绍：

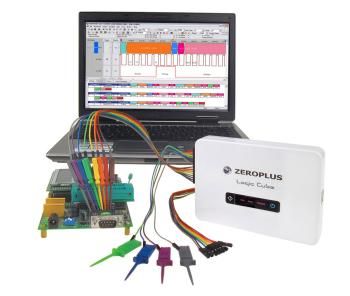

LAP系列产品基于PC的逻辑分析仪通过USB2.0与PC连接，充分利用现代计算机资源，使其性价
比远远高于传统的昂贵的逻辑分析仪，在目前数字化时代电子信息工程各方面教﹑研﹑发
都离不开逻辑分析仪，而迪阳提供的LAP系列产品，使其普遍应用成为可能。
特殊功能介绍( I )
1．具有外部按钮执行逻辑分析仪取样功能
在LAP-16xxxU-A逻辑分析仪的硬体上，有一个 START的按钮，当逻辑分析仪软体在开启的
状态，可利用此按钮来让逻辑分析仪执行取样的动作。此按钮能让您更快速的操作逻辑分
析仪取得被测物的资料。
2．压缩技术
LAP-16xxxU-A逻辑分析仪加入了波形压缩的专利技术，压缩顾名思义可以了解是将被
测物的讯号做即时且不损失资料的压缩，压缩的目的是将有限的记忆空间透过压缩的技术
得到比实际硬体记忆容还大的资料，压缩技术的加入可让您获得更多的取样资料，资料的
解析度更高且不失宝贵的记忆空间。LAP-32128U-A的压缩率达255倍，也就是当记忆容量选
择在128K时，最大可截取的资料量达128K x 255 =32MBits(Per Channel) ，当然压缩率会
随着被分析的资料内容而定。
3．Enable ( 限定子 )
LAP-16xxxU-A逻辑分析仪加入了波形限定的技术，Enable(限定子)的功能是将输入的
被测信号，利用一可设定的通道信号的判断电路，来过滤掉不需要的信号，可达到充分利
用记忆体存放有价值的被测信号。当输入的各个通道的信号组合符合我们所设定限定子
Enable 的资料组合时，此段的资料是可以让逻辑分析仪取样并存入记忆体中，待存放结束
后再传回电脑中的逻辑分析仪软体作显示，而当输入的各个通道的信号组合不符合我们所
设定限定子Enable 的资料组合时此段的资料是不会让逻辑分析仪取样并且不会存入记忆体
中，当逻辑分析仪存放结束后再传回电脑中的逻辑分析仪软体作显示，显示的资料中是不
会包含此段的资料。
4．Enable Delay (限定子延迟)
LAP-16xxxU-A逻辑分析仪加入了波形限定延迟的专利技术，Enable Delay 是将Enable
的效果予以延长或缩短时间，利用Enable Delay 的设定值可以将原来Enable 的设定的区
域予以变换为Enable 的反向区域，或是将Enable 的区域缩短或延长，或是反向的区域缩
短或延长。
5．Trigger Page (分页技术 )
LAP-16xxxU-A逻辑分析仪加入了Trigger 分页的专利技术，Trigger Page 简短的说明
就是将您的资料分页。以目前所选择的记忆体长度为一页，触发点的所在页即为第一页，
分析完第一页的资料后，只要被测物的资料每一次都是相同的，且触发状态的设定不变，
就可以将Trigger Page设为 2再重新启动逻辑分析仪，待逻辑分析仪停止获取资料并完成
显示时，波形显示区内的内容即为第二页的资料，第二页的资料就是紧接着第一页后的资
料。
6．Trigger Count (触发次数计算)
LAP-16xxxU-A逻辑分析仪加入了Trigger Count的技术，Trigger Count的功能是将有
一个以上符合触发值的被测信号，您可以决定您的触发点是要在第几个符合触发设定的点
作触发，第一次碰到触发的设定状态时就触发时，这个Trigger Count就要设定为1 (预
设)，第二次碰到触发的设定状态时才触发时，这个Trigger Count就要设定为2，以次类推
Trigger Count最大可设至 65535次。一个 pod 是逻辑分析仪的连接量测通道的收集端
点。
特殊功能介紹 ( II )
7．真实时间触发
LAP-16xxxU-A逻辑分析仪的触发判断使用1个Clock就可判断出 Rising Edge 前一
个Clock是Low，这一个Clock 是 HighFalling Edge前一个Clock是High，这一个Clock是
LowRising Edge or Falling Edge前一个Clock是Low，这一个 Clock是High
(RisingEdge )，或是前一个Clock是High 这一个Clock是Low(Falling Edge) 这两种状态
的其中一种都符合这个Trigger的设定。
High Level 当其他的量测通道的 Trigger有设定Rising Edge、Falling Edg或是Rising
or FallingEdge时必须要维持 二个Clock的获取都是 High 才是符合High Level，然而其
他量测通道的Trigger没有设定Rising Edge 、 Falling Edge或 Rising or Falling
Edge 时只要一个Clock取样为High时这个通道的信号就符合Trigger 的这个通道的设定。
Low Level 当其他量测通道的 Trigger有设定Rising Edge 、 Falling Edg或是 Rising
or FallingEdge时必须要维持 二个Clock的取样都是 High 才是符合Low Level﹐然而其他
量测通道的Trigger没有设定Rising Edge 、 Falling Edge或 Rising or Falling Edge
时只要一个Clock取样为Low时 这个通道的信号就符合Trigger的这个通道的设定。
High Level or Low Level 让Trigger 能够找到瞬间出现的波形信号，这个波形
可能是系统上的问题，籍由 LAP-16032U-A可帮助您抓到问题的所在。逻辑分析仪的一个量
测通道是一根输入逻辑分析仪的信号连接线。每一个量测通道负责连接到被测装置的一个
引脚进行测量，每个量测通道被用于从被测物采集信号的通道。
逻辑分析仪
LAP-16xxxU详细规格
支援系统： Windows 98 SE/ME/ 2000 Professional/XP支援介面：USB 1.1 / 2.0，采USB供电不需另接电源取样频率：內部100Hz~200MHz，外部最高 75MHz
量测通道：16个量测通道记忆容量：4Mbits的记忆容量记忆深度：每个量测通道256Kbits的记忆深度多次触发：设定要真正获取资料的触发次数，范围从第1次到第65535次触发分页：获取大量资料时可以储存成 档案再分析，最多可分8191页
比远远高于传统的昂贵的逻辑分析仪，在目前数字化时代电子信息工程各方面教﹑研﹑发
都离不开逻辑分析仪，而迪阳提供的LAP系列产品，使其普遍应用成为可能。
特殊功能介绍( I )
1．具有外部按钮执行逻辑分析仪取样功能
在LAP-16xxxU-A逻辑分析仪的硬体上，有一个 START的按钮，当逻辑分析仪软体在开启的
状态，可利用此按钮来让逻辑分析仪执行取样的动作。此按钮能让您更快速的操作逻辑分
析仪取得被测物的资料。
2．压缩技术
LAP-16xxxU-A逻辑分析仪加入了波形压缩的专利技术，压缩顾名思义可以了解是将被
测物的讯号做即时且不损失资料的压缩，压缩的目的是将有限的记忆空间透过压缩的技术
得到比实际硬体记忆容还大的资料，压缩技术的加入可让您获得更多的取样资料，资料的
解析度更高且不失宝贵的记忆空间。LAP-32128U-A的压缩率达255倍，也就是当记忆容量选
择在128K时，最大可截取的资料量达128K x 255 =32MBits(Per Channel) ，当然压缩率会
随着被分析的资料内容而定。
3．Enable ( 限定子 )
LAP-16xxxU-A逻辑分析仪加入了波形限定的技术，Enable(限定子)的功能是将输入的
被测信号，利用一可设定的通道信号的判断电路，来过滤掉不需要的信号，可达到充分利
用记忆体存放有价值的被测信号。当输入的各个通道的信号组合符合我们所设定限定子
Enable 的资料组合时，此段的资料是可以让逻辑分析仪取样并存入记忆体中，待存放结束
后再传回电脑中的逻辑分析仪软体作显示，而当输入的各个通道的信号组合不符合我们所
设定限定子Enable 的资料组合时此段的资料是不会让逻辑分析仪取样并且不会存入记忆体
中，当逻辑分析仪存放结束后再传回电脑中的逻辑分析仪软体作显示，显示的资料中是不
会包含此段的资料。
4．Enable Delay (限定子延迟)
LAP-16xxxU-A逻辑分析仪加入了波形限定延迟的专利技术，Enable Delay 是将Enable
的效果予以延长或缩短时间，利用Enable Delay 的设定值可以将原来Enable 的设定的区
域予以变换为Enable 的反向区域，或是将Enable 的区域缩短或延长，或是反向的区域缩
短或延长。
5．Trigger Page (分页技术 )
LAP-16xxxU-A逻辑分析仪加入了Trigger 分页的专利技术，Trigger Page 简短的说明
就是将您的资料分页。以目前所选择的记忆体长度为一页，触发点的所在页即为第一页，
分析完第一页的资料后，只要被测物的资料每一次都是相同的，且触发状态的设定不变，
就可以将Trigger Page设为 2再重新启动逻辑分析仪，待逻辑分析仪停止获取资料并完成
显示时，波形显示区内的内容即为第二页的资料，第二页的资料就是紧接着第一页后的资
料。
6．Trigger Count (触发次数计算)
LAP-16xxxU-A逻辑分析仪加入了Trigger Count的技术，Trigger Count的功能是将有
一个以上符合触发值的被测信号，您可以决定您的触发点是要在第几个符合触发设定的点
作触发，第一次碰到触发的设定状态时就触发时，这个Trigger Count就要设定为1 (预
设)，第二次碰到触发的设定状态时才触发时，这个Trigger Count就要设定为2，以次类推
Trigger Count最大可设至 65535次。一个 pod 是逻辑分析仪的连接量测通道的收集端
点。
特殊功能介紹 ( II )
7．真实时间触发
LAP-16xxxU-A逻辑分析仪的触发判断使用1个Clock就可判断出 Rising Edge 前一
个Clock是Low，这一个Clock 是 HighFalling Edge前一个Clock是High，这一个Clock是
LowRising Edge or Falling Edge前一个Clock是Low，这一个 Clock是High
(RisingEdge )，或是前一个Clock是High 这一个Clock是Low(Falling Edge) 这两种状态
的其中一种都符合这个Trigger的设定。
High Level 当其他的量测通道的 Trigger有设定Rising Edge、Falling Edg或是Rising
or FallingEdge时必须要维持 二个Clock的获取都是 High 才是符合High Level，然而其
他量测通道的Trigger没有设定Rising Edge 、 Falling Edge或 Rising or Falling
Edge 时只要一个Clock取样为High时这个通道的信号就符合Trigger 的这个通道的设定。
Low Level 当其他量测通道的 Trigger有设定Rising Edge 、 Falling Edg或是 Rising
or FallingEdge时必须要维持 二个Clock的取样都是 High 才是符合Low Level﹐然而其他
量测通道的Trigger没有设定Rising Edge 、 Falling Edge或 Rising or Falling Edge
时只要一个Clock取样为Low时 这个通道的信号就符合Trigger的这个通道的设定。
High Level or Low Level 让Trigger 能够找到瞬间出现的波形信号，这个波形
可能是系统上的问题，籍由 LAP-16032U-A可帮助您抓到问题的所在。逻辑分析仪的一个量
测通道是一根输入逻辑分析仪的信号连接线。每一个量测通道负责连接到被测装置的一个
引脚进行测量，每个量测通道被用于从被测物采集信号的通道。
逻辑分析仪
LAP-16xxxU详细规格
支援系统： Windows 98 SE/ME/ 2000 Professional/XP支援介面：USB 1.1 / 2.0，采USB供电不需另接电源取样频率：內部100Hz~200MHz，外部最高 75MHz
量测通道：16个量测通道记忆容量：4Mbits的记忆容量记忆深度：每个量测通道256Kbits的记忆深度多次触发：设定要真正获取资料的触发次数，范围从第1次到第65535次触发分页：获取大量资料时可以储存成 档案再分析，最多可分8191页
安规认证：认证中........... 支援系统
Windows 98 SE/ME/ 2000 Professional/XP支援介面：USB 1.1 / 2.0，采USB供
电不需另接电源取样频率：內部 100Hz~200MHz，外部最高75MHZ 测通通道：32个量测通道记忆容量：4Mbits的记忆容量记忆深度：每个量测通道128KbitS的 记忆深度多次触发：设定要真正获取资料的触发次数， 范围从第1次到第65535次 触发分页：获取大量资料时可以储存成档案再分析，最多可分8191页
电不需另接电源取样频率：內部 100Hz~200MHz，外部最高75MHZ 测通通道：32个量测通道记忆容量：4Mbits的记忆容量记忆深度：每个量测通道128KbitS的 记忆深度多次触发：设定要真正获取资料的触发次数， 范围从第1次到第65535次 触发分页：获取大量资料时可以储存成档案再分析，最多可分8191页
安规认证：CE， FCC，BSMI
相关配件
一条USB 2.0 连接线 一片安裝光碟 和 一本使用手冊 一条USB 2.0 连接线 一片安裝光碟 和 一本使用手冊
16Channel 测试线一条
8 Channel 测试线二条 8 Channel 测试线二条
2 Channel 测试线一条 2 Channel 测试线一条
１Channel 测试线一条 １Channel 测试线一条
20个测试钩 36个测试钩
相关配件
一条USB 2.0 连接线 一片安裝光碟 和 一本使用手冊 一条USB 2.0 连接线 一片安裝光碟 和 一本使用手冊
16Channel 测试线一条
8 Channel 测试线二条 8 Channel 测试线二条
2 Channel 测试线一条 2 Channel 测试线一条
１Channel 测试线一条 １Channel 测试线一条
20个测试钩 36个测试钩
| 【 电气规格 】 | |||
| 项目 | Min | Type | Max |
| 工作电压 | 4.5V | 5V | 5.5V |
| 静态消耗电流 | – | – | 200mA |
| 工作消耗电流 | – | – | 400mA |
| 静态消耗功率 | – | – | 1W |
| 工作消耗功率 | – | – | 2W |
| 相位误差 | – | – | 1.5ns |
| 量测通道输入电压 | -30V | – | +30V |
| 参考电压 | -6V | – | +6V |
| 输入阻抗 | – | 500KΩ/10pf | – |
| 工作温度 | 5℃ | – | 70℃ |
| 储存温度 | -40℃ | – | 80℃ |
