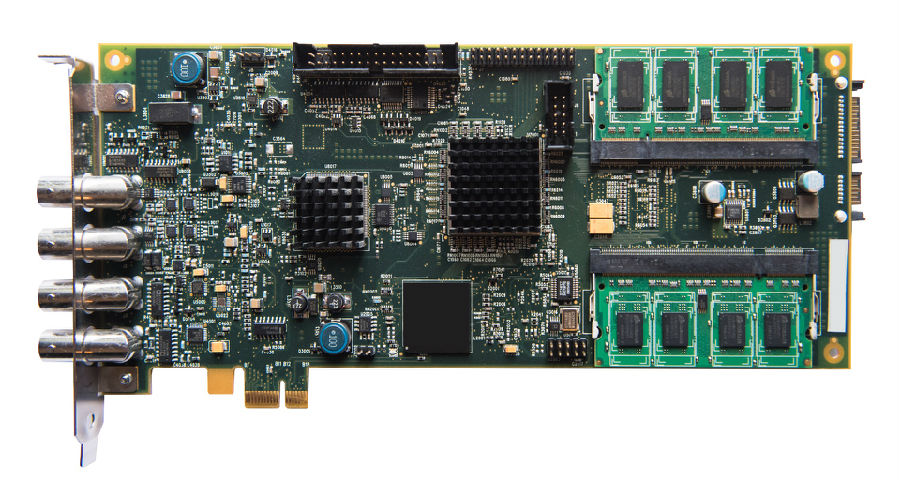

al8xgte-1系列PCIe超声波高速数据采集卡

美国OKOS公司设计了全球首款超声波数字化仪，多年来该数字化系列产品不断改进升级，为全球的超声波故障分析系统提供强有力支持。

北京迪阳公司作为在中国的代理商，努力提供最好的技术支持和性价比最优的产品，最大限度的提高客户体验。

数字转换器是一种将输入信号转换为数字信息的设备，数字化仪具有一个或多个采样率，

这些采样率决定了输入波形被“采样”的频率。这些样本可用于将原始波形重建为数字图像。采样率越高，信号再现越准确。随着采样率的增加，会生成更多的数据，因此可以准确再现原始信号的最低采样率将提高吞吐量。

 Aquisition Logic和OKOS公司的超声数据采集卡，是业内用于超声领域OEM应用的高速采集卡，它的速率从100MS/s到3GS/s，精度从8bit到14bit不等。它所特有的编码器触发功能使它成为超声显示镜等应用的理想之选。

  这些板卡系列有传统的PCI接口的板卡，而高速采集率的（1G, 1.5G, 3GS/s）的采集卡则采用PCI Express接口，以提升数据传输速率。

所有的OKOS板卡方案允许多触发采集和板上峰值检测功能。甚至也可以通过固件升级进行定制处理功能。

  这些系列的板卡大的特点是针对超声显微镜应用做的优化: 在一个测试样本内多域B-SCAN的创新。这个新的功能允许用户当跟踪到一个阈值跨越时去测试独立的波形区域。

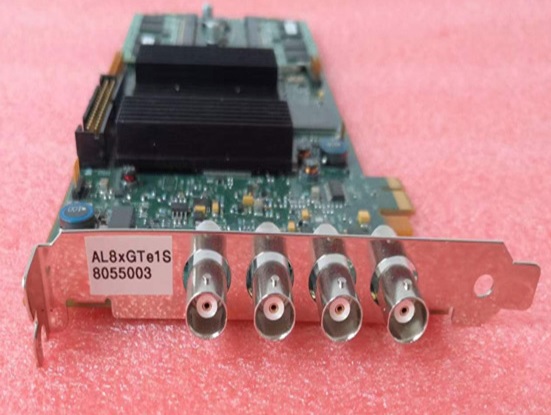

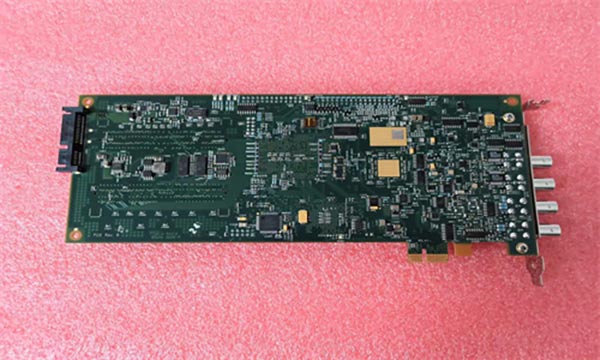

AL8xgte1S 是 OKOS公司 OEM版本 是为客户搭建自己的超声检测系统而设计的

AL8xGTE-1：1通道1GS/s，或2通道，500MS/s，8bit，PCIe总线，125mV到2V输入范围，

DC耦合50欧姆，DC-1000MHz，

BNC： 通道A

BNC： 通道B 用于2通道配置

BNC：触发输入/触发输出

BNC：时钟，内部时钟，外部参考时钟

电源要求：+5V 3.5A+3.3V 2.4A+12V.01A-12V .01A

物理尺寸：单槽PCIe 卡（4.25英寸*9.375英寸）重量210g

工作温度0至55度，存储温度：-20至 70度相对湿度5至95%，无泠凝

配带示波软件，SDK包括C/C++,C#, VB和LabVIEW

WAL8xGTE-1.5：1通道1.5GS/s，8bit，PCIe总线，125mV到2V输入范围，配带示波软件，SDK包括C/C++, C#, VB和LabVIEW

AL8xGTE-3：1通道 3GS/s，8bit，PCIe总线，125mV到2V输入范围，配带示波软件，SDK包括C/C++, C#, VB和LabVIEW

AL8250：1通道 250MS/s，8bit，PCI总线，50mV到5V输入范围，AC或DC耦合软件可选，配带示波软件。

AL12250：1通道 250MS/s，12bit，PCI总线，50mV到5V输入范围，AC或DC耦合软件可选，配带示波软件。

AL81004C：1通道时 400MS/s，2通道时 200MS/s，4通道时 100MS/s，8bit，PCI总线，20mV到2V输入范围，AC或DC耦合软件可选，配带示波软件。

 支持Windows10，7 95,98, NT, 2000, XP 和 Linux

 实时信号处理，波行计算和测量

 强大的触发功能

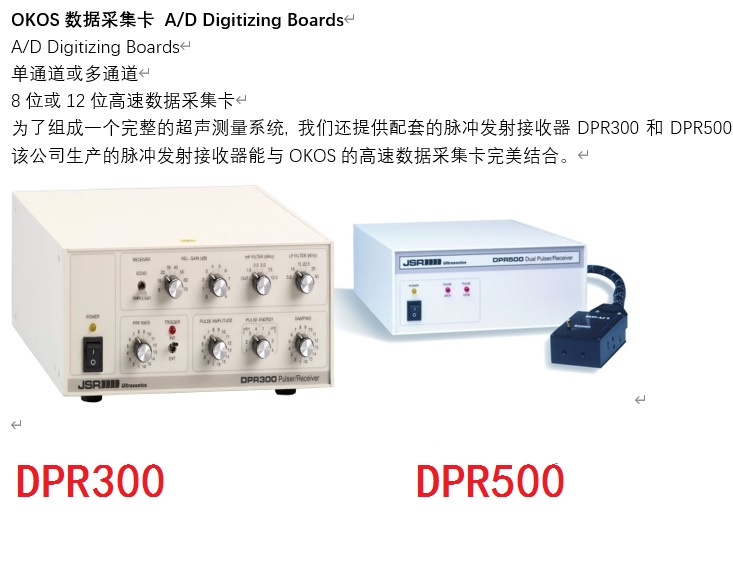

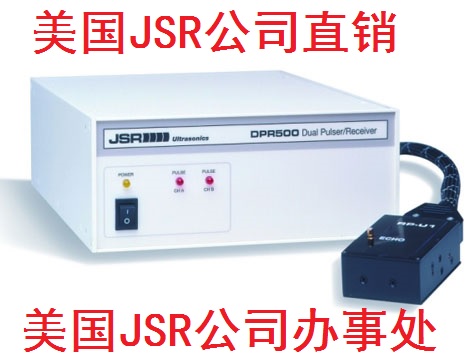

为了更好的组成超声波测量系统，我们同时提供 DPR 300、DPR500超声波脉冲发射接收器，见下图：
