PCI8616:同步8Ch16Bits1Msps带ICP功能高精度数据采集卡
产品简介： 输入量程：±1V~±10V，转换精度：16位，采样率：1Msps~1Ksps，A/D转换器个数：8片通道数：同步8通道，触发方式：内触发、模拟外触发
售价：￥19000
仪器概述：

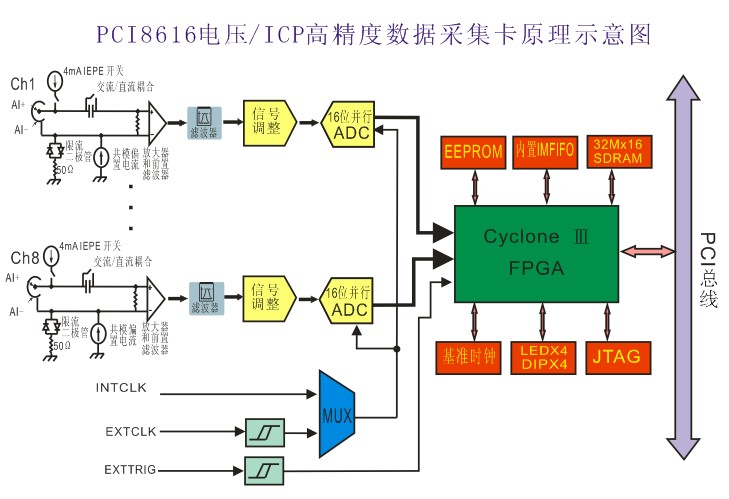

高精度数据采集卡PCI8616完成8路电压/ICP速度传感器、加速度传感器、力传感器、扭矩传感器等信号采集，8个通道并行数据采集，内外触发、内外时钟。
主要特性：
1、对8路ICP传感器采用恒流源供电，供电电缆同时作为信号输出线，输出低阻抗信号。为真个系统提供一个不间断电源为ICP传感器提供恒定的24V电流4mA，并可关闭此功能。
2、输入量程：±1V、±2V、±5V、±10V
3、转换精度：16bits
4、采样率：1Msps~1Ksps
5、A/D转换器个数：8片
6、通道数：并行8通道
7、采集方式：同步采集
8、触发方式：内触发、模拟外触发
9、时钟源选项：支持板内时钟和板外时钟
10、拟量输入方式：差分模拟输入
11、FIFO深度：4Ksa/ch~32Ksa/ch
12、存储器标志：满、半满
13、模拟输入阻抗：正端1MΩ，负端51Ω
14、模拟输入共模电压范围：＞±2V
15、放大器建立时间：2us
16、放大器增益误差性：0.05%
17、非线性误差：±1LSB（最大）
多开同步扩展： |
PCI8616支持多卡同步，组建16CH 24CH 32CH数据采集系统，多卡系统指标如下：
PCI8616同步数据采集括展卡
| 通道数 | 最大缓存 | A/D精度 | 最高采样率 |
| 8CH | 32KSa/CH | 16位 | 1MSps |
| 16CH | 32KSa/CH | 16位 | 500KSps |
| 24CH | 32KSa/CH | 16位 | 200KSps |
| 32CH | 32KSa/CH | 16位 | 100KSps |
其它型号：
| 型号 | 通道 | 分辨率 | 最高采样 | 量程 | 板载缓存 | 总线 | ICP功能 |
| PCI8616VOL-2CH | 2 | 16位 | 1MSps | ±10V | 连续采集 | PCI2.2 | 有 |
| PCI8616VOL-4CH | 4 | 16位 | 1MSps | ±10V | 连续采集 | PCI2.2 | 有 |
| PCI8616VOL-6CH | 6 | 16位 | 1MSps | ±10V | 连续采集 | PCI2.2 | 有 |
| PCI8616VOL-8CH | 8 | 16位 | 1MSps | ±10V | 连续采集 | PCI2.2 | 有 |
1.安装光盘一张（数据采集分析软件包、VB、VC++、CVI、 LABVIEW C++ Builder C#例程）
2.BNC同轴线、转接线、同步线
3、合格证、检测报告
