USB2.0高速12位6Msps多通道数据采集卡

1.ADC采样速率:单通道6MSPS/通道,4通道1.5MSPS/通道;
2.ADC采样精度:12bits;
3.ADC输入通道:4;
4.ADC输入形式:双极性;
5.ADC输入范围:±1V,±2.5V,±5V,±10V可根据用户需求配置;
6.DAC输出通道:2;
7.DAC输出精度:12bits;
8.DAC输出形式:PWM;
生产厂商: 北京迪阳 产品型号: USB-04232M12
产品简介: 1.ADC采样速率:单通道6MSPS/通道,4通道1.5MSPS/通道; 2.ADC采样精度:12bits; 3.ADC输入通道:4; 4.ADC输入形式:双极性; 5.ADC输入范围:±1V,±2.5V,±5V,±10V可根据用户需求配置; 6.DAC输出通道:2; 7.DAC输出精度:12bits; 8.DAC输出形式:PWM;


   其它型号的 数据采集卡,请看相关网页


◇真正的USB2.0接口(非USB转串),支持所有Windows(32bit&64bit)系统,实现高速控制

◇基于(USB2.0+DSP+CPLD+超高速AD)架构的超高速数据采集处理开发板

◇支持VB、VC、CB、Dephi、Labview等编程,并提供示例源代码

[系统简介]
本系统采用最先进的USB2.0高速传输通道,结合DSP 高速采集运算能力,结合高性能、6MHz 同步采样A/D转换芯片,简直就是高速通用采集板的梦幻组合。

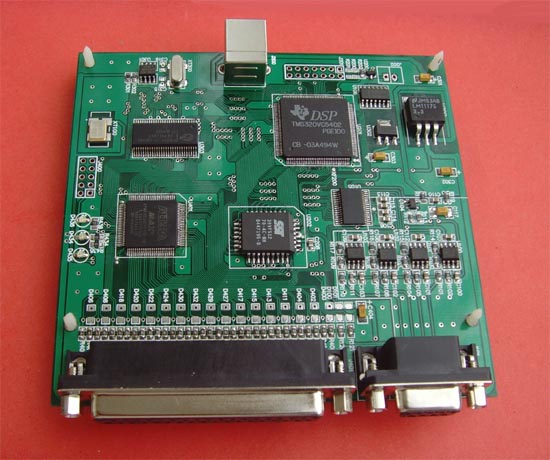

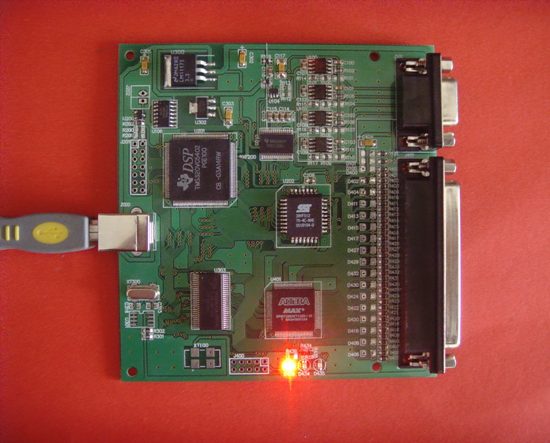

[主要硬件资源]
1.尺寸:106mmx112mm;
2.USB2.0: CY7C68013-56PVC,兼容USB2.0和USB1.1协议;
3.CPLD:EPM7128TC100用于逻辑控制和高速IO口扩展;
4.DSP:TMS320VC5402,可以稳定运行在100MIPS;
5.FLASH:4Mbit,512K×8;
6.RESET: 专门复位芯片,有手动复位按钮;
7.POWER: 支持USB电源输入和外部电源输入,专用5V、3.3V、1.8V稳压芯片,并有一定的余量对您的其他器件进行供电;
8.EEPROM: 24LC64,可供usb固件下载.
9.AD: THS1206,精度12位、采样速率6MSPS 、4通道同步采样.
[性能指标]
1.ADC采样速率:单通道6MSPS/通道,4通道1.5MSPS/通道;
2.ADC采样精度:12bits;
3.ADC输入通道:4;
4.ADC输入形式:双极性;
5.ADC输入范围:±1V,±2.5V,±5V,±10V可根据用户需求配置;
6.DAC输出通道:2;
7.DAC输出精度:12bits;
8.DAC输出形式:PWM;
9.数字IO:16输入,16输出(可以用户指定);
10.触发方式:程控、触发、连续、同步;
11.大容量FIFO,12KWords,降低CPU占用率;
12.USB2.0接口(兼容USB1.1),最高有效数据通信速率48MB/S,平均有效数据速率38MB/S;
[功能描述]
1.超高速同步12位ADC,最高6MSPS采样速度,满足高速、高精度、数据采集需求;
2.极高的数据传输速度,不间断的将采集数据传输到上位机,实现超大容量的高速数据记录功能(最大的记录量为上位机的硬盘容量);
3.CPU采用高速数字信号处理器(DSP),完成复杂的采集过程智能控制,节约主机资源;
4.事件记录功能,触发信号为特定状态时进行数据采集,记录特定事件期间的波形;
5.丰富的数字接口,32个数字口可以任意配置为输入/输出,并具有可编程计数器功能,满足复杂需要;
6.无需外接电源,即插即用,支持热插拔.
[软件支持]

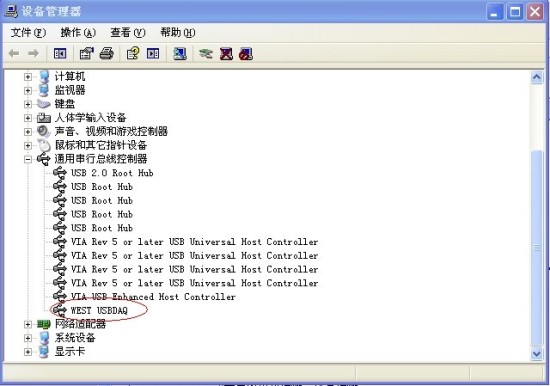

1.提供基于Windows98/xp/2000/Win7等的USB驱动和DLL函数库。

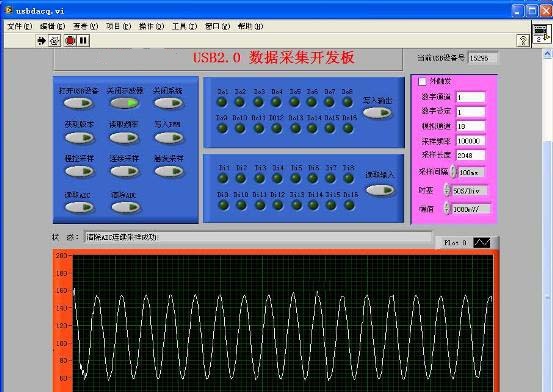

2.上位机提供基于VB、VC、Delphi、CB、Labview等的测试应用软件并提供源代码
