LAN网络协议分析仪(LE-580FX)

大容量记录,最多250万个数据帧

o                            支持RFC2544标准的测试

确认测试对象机器间的LAN协议和数据 ·根据时间带确认评价通信量的变化 ·取得误码频度等网络统计信息 · 网络负荷测试用的测试数据输出 ·传送延迟时间等QoS测试
生产厂商: 迪阳公司代理 产品型号: LE-580FX
产品简介: 大容量记录,最多250万个数据帧 o 支持RFC2544标准的测试 确认测试对象机器间的LAN协议和数据 ·根据时间带确认评价通信量的变化 ·取得误码频度等网络统计信息 · 网络负荷测试用的测试数据输出 ·传送延迟时间等QoS测试

Ethernet网络的评价、性能测试
通过USB端口分析LAN数据 LAN分析仪

LE-580FX


能够捕捉10/100BASE-TX网络用全双工数据,而经由USB2.0480Mbps传送到电脑的LAN分析仪。此分析仪主要有监听用的TAP模式和可在最高100Mbps线速下生成通信量的数据包生成模式两大功能。

LE-580FX
适用于以下用途:

·                 公开新版本,追加规格!!

o                            大容量记录,最多250万个数据帧

o                            支持RFC2544标准的测试

确认测试对象机器间的LAN协议和数据

·                 根据时间带确认评价通信量的变化

·                 取得误码频度等网络统计信息

·                 网络负荷测试用的测试数据输出

·                 传送延迟时间等QoS测试

·                 网络通信协议的培训以及教学

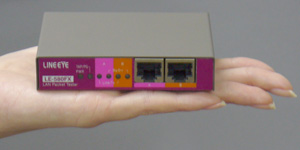

便携式LAN分析仪

使用USB总线供电,小于成人手掌大的尺寸,重量约180g,携带方便

各部分说明

1.                电源LED

2.                工作模式LED

3.                端口A状态表示LED

4.                端口B状态表示LED

5.                分析端口A连接口

6.                分析端口B连接口

7.                PC连接数据线(USB2.0

通过USB捕捉10/100MbpsLAN数据包

TAP模式下,使用分析部分的2个端口,在不影响通信的前提下捕捉其内容,经由USB2.0端口输出到电脑。

TAP模式示意图>



捕获数据的Excel文件输出

能够将测试数据输出为Excel格式文件。

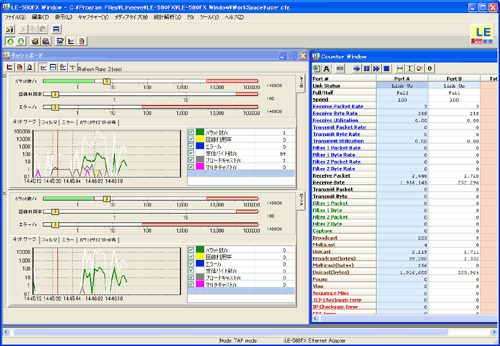

<监听窗口画面>


Excel画面>

接受高负担通信数据时,也许受电脑性能左右。

只取得特定数据的过滤功能

除了取得所有通信数据外,还可以取得指定条件的特定通信数据。
过滤条件可指定MACIP地址,协议(ARP/IP/ICMP/IGMP/TCP/UDP/自定义)、IP地址、端口,数据大小(482032字节)等。

过滤功能



直观的表示通信量

能够直观的表示通信量。各线路使用3条竖线图表表示数据包、使用率以及误码数的比例。



可配合著名的以太网分析软件

主机可以作为电脑的网络适配器工作,使用Ethereal/Wireshark等分析软件直接控制分析仪,分析捕获的数据。

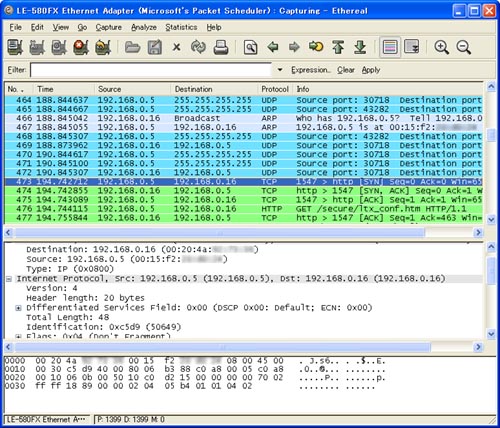

Ethereal的分析表示画面>

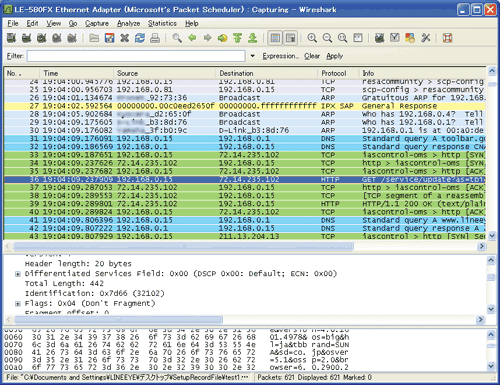

Wireshark的分析表示画面>

Ethereal / Wireshark控制TAP监听

使用电脑软件Ethereal / Wireshark能够直接控制LE-580FX主机而实时监听线上的数据包。 利用LINEEYE公开的程序,能够设置LE-580FX的媒体类型适合于测试对象端口的媒体类型。

最快以100Mbps的线速输出数据包

使用指定传送速率输出测试数据包,以用来评价网络机器的通信处理能力和高通信量的网络环境下机器的举动。由于使用主机的FPGA生成数据包,所以不受电脑性能制约。

PG模式示意图>



自定义测试数据包

27层的帧数据能够自由定义128种,连续或指定次数发送。对应VLANMPLS的指定,CRC等的误码附加。并且,监听到的数据可以作为测试用数据使用。

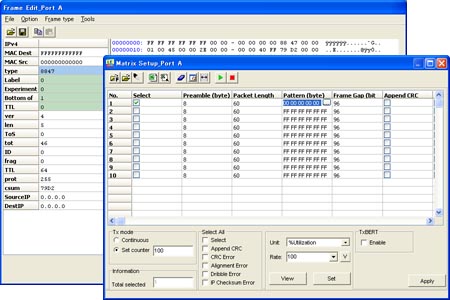

<数据包编辑画面>

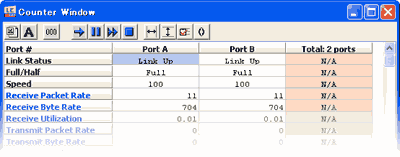

内置便于统计的硬件计数器

使用主机内置的FPGA检查网络品质时计算常用的统计信息,使用图表表示时间系列变化,根据端口以统计标格式表示。除了计算数据数,还能以各种误码分类,数据包大小分类,数据冲突类型分类,指定特殊数据包等详细计数。



误码种类

TCP Check SumIP Check SumAlignment ErrorDribble Error, CRC Error, DI Error, Sequence Miss (Series Error)

数据包大小

64字节以下、64127字节、128255字节、 256511字节、5121023字节、10241518字节、1518字节以上

冲突种类

总冲突次数、1次冲突下发送成功的次数、2次以上的冲突下发送成功的次数、16次冲突下传送失败的次数、512比特时间经过后检查出的冲突次数





对应VLANQoS测试功能

支持从主机端口A到端口B(或者端口B到端口A)的测试数据发送,用来进行网络的QoS测试。可以输出VLAN VID (04095) CoS (07) 图表表示的8个测试数据包列,进行丢包和延时等基本QoS测试。

QoS的测试设置画面>

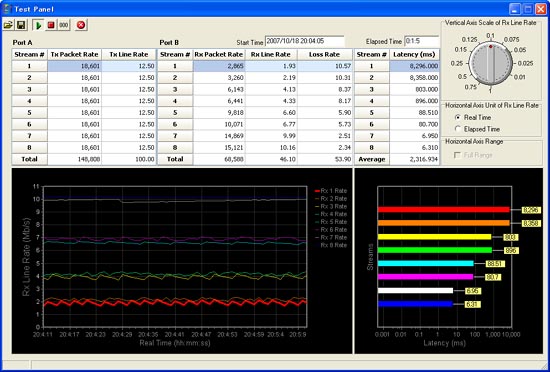

QoS的测试画面>

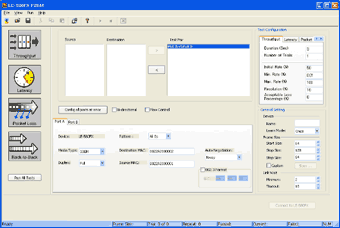

无偿提供RFC 2544标准测试工具

RFC-2544(因特网的技术规格)标准的程序软件LE-580FX F2544

·                 吞吐量

·                 延时

·                 丢包

·                 ack to back(测试缓冲能力)

能够简单的进行上述4个测试。 (请从我公司网站下载)

免费、不做保证以及技术支持。

下载

提供LE-580FXAPI


LINEEYE
可以提供控制LE-580FX(设备)用的APIBCBVC语言下)。
利用API用户能够开发自己的程序而控制LE-580FX(设备)。

应用例)

·             TAP模式下抓取数据包

·             PG模式下抓取数据包

·             PG模式下发送数据包

·             PG模式下进行开关的延迟测试

·             PG下生成带有多个VLAN tag的数据流
