动态测量与监控系统

pider-80输入信道的动态范围可达130 dB,因此Spider-80不同于传统的数据采集系统,可以免除设定输入范围及放大系数。Spider-80用高速浮点DSP管理输入/输出,和实时进行数据处理。
Spider安装的RAM及内建的Flash Memory,
可储存大量的数据
生产厂商: 迪阳公司代理 产品型号: Spider-80
产品简介: pider-80输入信道的动态范围可达130 dB,因此Spider-80不同于传统的数据采集系统,可以免除设定输入范围及放大系数。Spider-80用高速浮点DSP管理输入/输出,和实时进行数据处理。 Spider安装的RAM及内建的Flash Memory, 可储存大量的数据

Crystal Instruments研发专利的技术,使Spider-80输入信道的动态范围可达130 dB,因为具备如此高的动态范围,因此Spider-80不同于传统的数据采集系统,可以免除设定输入范围及放大系数。Spider-80用高速浮点DSP管理输入/输出,和实时进行数据处理。Spider安装的RAM及内建的Flash Memory,可储存大量的数据。特别的散热和低功率设计,使Spider-80不须使用冷却风扇,进而减少耗电及噪音。




‧4 ~ 1024个输入通道

‧内建讯号产生器,Digital I/O,硬件控制面板

‧可多台连结,变成网络分布式的动态量测系统

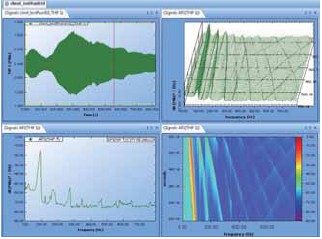

‧RPM频谱,瀑布图,倍频滤波器,模态资料撷取

‧供电方式:以太网络、AC/DC电源,内建备用电池

‧外型小巧且坚固,携带方便,且适用于恶劣的工作环境

‧每信道可同步连续记录数据,且每信道的取样速率可达102.4k Hz

‧可编辑常用量测模式:数字滤波器,瞬时撷取,FFT (傅利叶转换),PSD (功率频谱密度),

FRF (频率响应函数),相位


规格


Inputs

‧量测范围: ±20伏特

‧4~8个输入通道,SMB接头

‧130 dB动态范围, 24 bit A/D转换器

‧每信道取样频率最大可达102.4k Hz

‧可透过网络连结串连成1024个输入通道

‧支持voltage / IEPE, single-ended / differential, AC / DC couping输入


Outputs

‧量测范围: ±10伏特

‧2个输出通道,SMB接头

‧100 dB动态范围,24 bit D/A转换器


通道相位精度

每个通道精度< ± 1.0度,最大可达20k Hz

尺寸

238.8 mmx215.7 mmx20 mm,一个 标准1 U高度19"的仪器柜插槽可刚好放置4台Spider-80主机

重量

1.3kg

电源

可透过外接DC电源,以太网络(PoE)或内建电池提供电源

PC连接接口

透过100 BaseT, RJ45接头与计算机或网络交换器连接

内置内存

4 GB的闪存储存容量

LED指示灯

电源状态,运行/停止指示,内存工作状态,LAN联机状态

实时分析函数

数据纪录,数学运算(+,-,*,/),积分,微分,FFT,平均,加权窗,功率频谱,交叉频谱,FRF,因果函数,实时滤波器,RMS,倍频,阶次分析,正弦扫描分析, limiting, alarm/abort等

操作模式

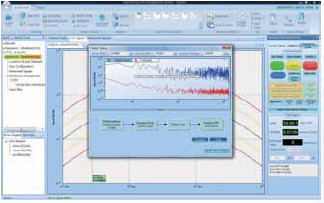

‧PC透过网络与Spider-80连结,此时PC如同终端机,透过EDM接口,远程监控

Spider-80

‧黑盒子模式,Spider-80运作时不需要PC,只有在一开始的设定与记录后的数据

整理时需要用到PC



应用范围


‧电力

‧风力发电

‧结构振动监测

‧汽车业

‧模态测试

‧机器状态监测

‧电子业

‧声学量测

‧建筑物振动监测

‧造纸业

‧马达动平衡

‧自动化生产测试

‧噪音监测

‧航天与国防

‧振动机的振动控制
