PCI4524 并行4Ch24Bits1MSps带ICP功能高精度数据采集卡

2、输入量程:±1V、±10V
 3、转换精度:24bits
 4、采样率:1Msps~1Ksps
 5、A/D转换器个数:4片
 6、通道数:并行4通道
 7、采集方式:同步采集
 8、触发方式:内触发、模拟外触发
 9、时钟源选项:支持板内时钟和板外时钟
 10、拟量输入方式:差分模拟输入
 11、FIFO深度:4Ksa/ch~32Ksa/ch
生产厂商: 北京迪阳公司 产品型号: PCI4524
产品简介: 2、输入量程:±1V、±10V 3、转换精度:24bits 4、采样率:1Msps~1Ksps 5、A/D转换器个数:4片 6、通道数:并行4通道 7、采集方式:同步采集 8、触发方式:内触发、模拟外触发 9、时钟源选项:支持板内时钟和板外时钟 10、拟量输入方式:差分模拟输入 11、FIFO深度:4Ksa/ch~32Ksa/ch

仪器概述:

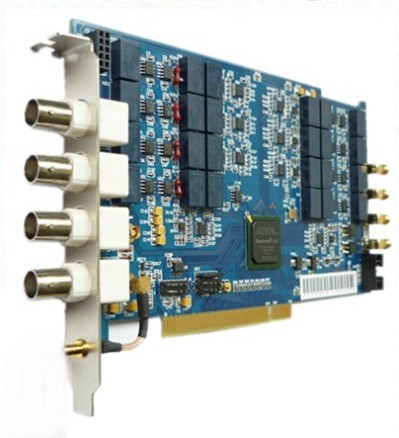

PCI4524
高精度数据采集卡完成4路电压/ICP信号采集,4个通道并行数据采集,内外触发、内外时钟。

主要特性:
1
、对4ICP传感器采用恒流源供电,供电电缆同时作为信号输出线,输出低阻抗信号。为真个系统提供一个不间断电源为ICP传感器提供恒定的24V电流4mA,并可关闭此功能。
2
、输入量程:±1V±10V
3
、转换精度:24bits
4
、采样率:1Msps~1Ksps
5
A/D转换器个数:4
6
、通道数:并行4通道
7
、采集方式:同步采集
8
、触发方式:内触发、模拟外触发
9
、时钟源选项:支持板内时钟和板外时钟
10
、拟量输入方式:差分模拟输入
11
FIFO深度:4Ksa/ch~32Ksa/ch
12
、存储器标志:满、半满
13
、模拟输入阻抗:正端1MΩ,负端51Ω
14
、模拟输入共模电压范围:>±2V
15
、放大器建立时间:2us
16
、放大器增益误差性:0.05%
17
、非线性误差:±1LSB(最大)

多开同步扩展:

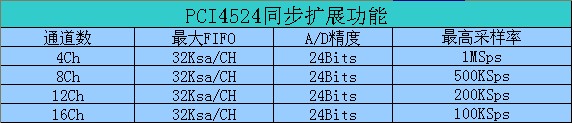

PCI4524支持多卡同步,组建8CH 12CH 16CH数据采集系统,多卡系统指标如下

订购信息:

配件:

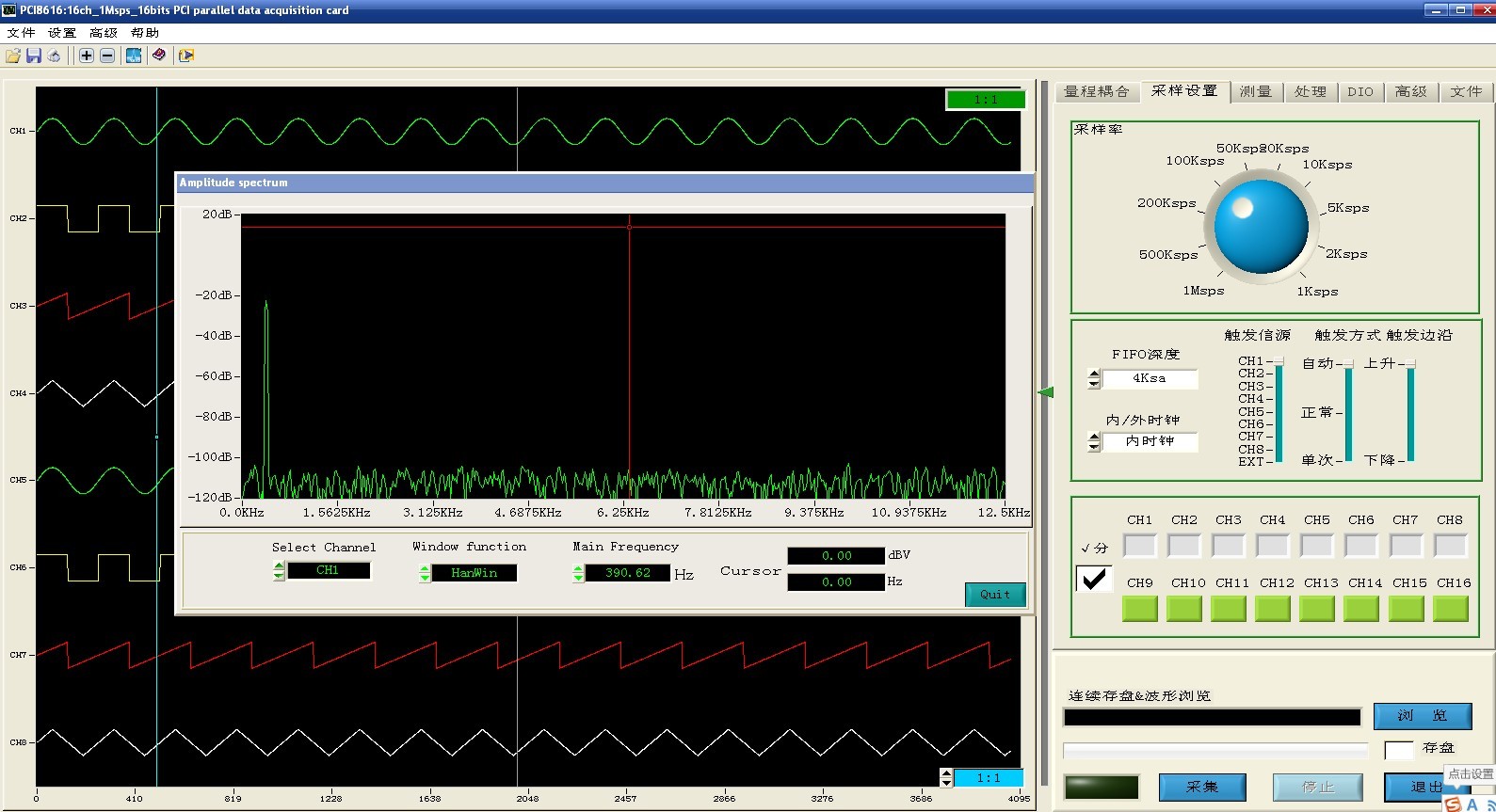

1、安装光盘一张(数据采集分析软件包、VBVC++CVI LABVIEWC++ Builder C#例程)

2BNC同轴线、转接线、同步线

3、合格证、检测报告
