DSO3062L （四合一）功能虚拟组合仪器
产品简介： 示波器/逻辑分析仪/频率计/FFT频谱分析。16M记忆深度示波器；16通道16M存储逻辑分析仪；USB 2.0接口即插即用，LAN和WIFI接口可选。
售价：￥2980
DSO3062L 四合一多功能测试仪
示波器/逻辑分析仪/频率计/FFT频谱分析。16M记忆深度示波器；16通道16M存储逻辑分析仪；USB 2.0接口即插即用，LAN和WIFI接口可选。

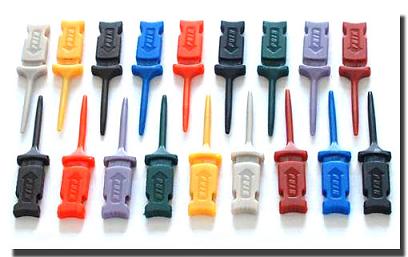

2. 基本配件：
|
| |
|
|
|
| |
|
|  |
|
|
|
| |
3. 可选配件：
 网口线路板(HT312) |  WIFI模块(HT8277)
|
4.其它图片：
| | |
| | |
| | |
| | |
| | |
| | |
| | |
5.特点：
◆示波器/逻辑分析仪/频率计/FFT频谱分析，四合一多功能测试仪。
◆示波器:
·2通道示波器和EXT触发，60MHz带宽
·200MS/s实时采样率、16M存储深度每通道。
·频率计数器，频谱分析。
·16通道
·16M存储深度每通道
◆其它:
·8--36V宽范围的输入电源。
·USB 2.0接口即插即用，LAN和WIFI接口可选
·超过20种自动检测功能，通过/不通过检测功能，适合工程应用。
·优秀工业设计，与台式示波器类似的界面，易于使用
·软件支持：Windows NT,Window 2000,Windows XP,VISTA,Windows 7
·提供VC、VB、LABVIE二次开发示例源代码
6.技术指标:
| 规格 | DSO3062L | ||||
| 示波器模式 | 垂直 | 模拟通道数 | 2 | ||
| 带宽 | 60MHz(-3dB) | ||||
| 上升时间 | 5.8ns | ||||
| 输入阻抗 | 电阻:1MΩ ;电容: 25 pF | ||||
| 输入灵敏度 | 10mV/div to 5V/div | ||||
| 输入耦合 | AC/DC/GND | ||||
| 分辨率 | 8 bits | ||||
| 最大输入 | 400V (DC+AC Peak) | ||||
| 水平 | 实时采样率 | 200MS/s | |||
| 记忆深度 | 16M/CH | ||||
| 基准范围 | 5ns/div to 1000s/div(1-2-5sequences) | ||||
| 基准精度 | ±50ppm | ||||
| 触发 | 触发源 | CH1, CH2,EXT | |||
| 触发模式 | Edge,Pulse,Viedo,Alternative | ||||
| X-Y模式 | X-Axis输入 | CH1/CH2 | |||
| Y-Axis输入 | CH2/CH2 | ||||
| 相移 | 最大3度 | ||||
| 光标和测量 | 电压测量 | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot | |||
| 时间测量 | Frequency,Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle | ||||
| 光标测量 | 水平、垂直、追踪、自动测量模式 | ||||
| 波形信号处理 | +,- , x,÷, FFT, Invert | ||||
| 自动设置 | | Yes | |||
| 电压范围 | | 10mV to 5V/div @ x 1 probe | |||
| 100mV to 50V/div @ x 10 probe | |||||
| 1V to 500V/div @ x 100 probe | |||||
| 10V to 5000V/div @ x 1000 probe | |||||
| 100V to 50000V/div @ x 10000 probe | |||||
| 200mV to 100V/div @ 20:1 | |||||
| 电流范围 | | CC65(20A),CC65(60A),CC650,CC1100 | |||
| 光标测量 | | Time/frequency difference, voltage difference | |||
| FFT | | Rectangular,Hanning,Hamming,Blackman Window | |||
| 数学 | | 加、减、乘、除 | |||
| 电源 | 8--36V宽范围输入 | ||||
| 逻辑分析仪模式 | 通道 | 16 | |||
| 最大输入阻抗 | 200K (C=10p) | ||||
| 输入电压范围 | -60V~60V | ||||
| 逻辑门范围 | -8V~8V | ||||
| 最大采样率 | 100 MHz | ||||
| 带宽 | 10MHz | ||||
| 兼容输入 | TTL,LVTTL,CMOS,LVCOMS,ECL,PECL,EIA | ||||
| 存储深度 | 16M/CH | ||||
| 界面 | USB 2.0(Lan ,WIFI可选) | ||||
| 机器规格 | 体积 | 255 x 190 x 45 (mm) | |||
| 重量 | 1Kg | ||||

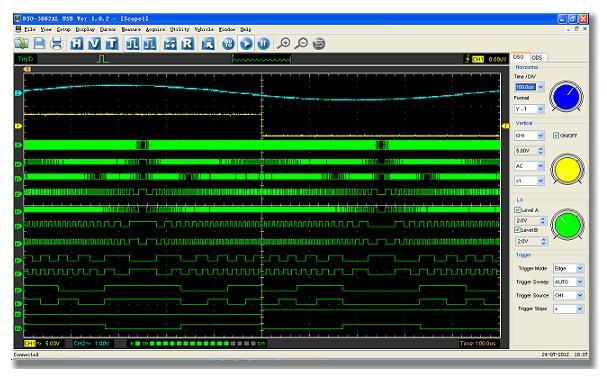

7．应用程序：
软件支持: Windows 2000, Windows XP ,VISTA,Windows 7
8．二次开发：
提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW)和开发、技术支持
