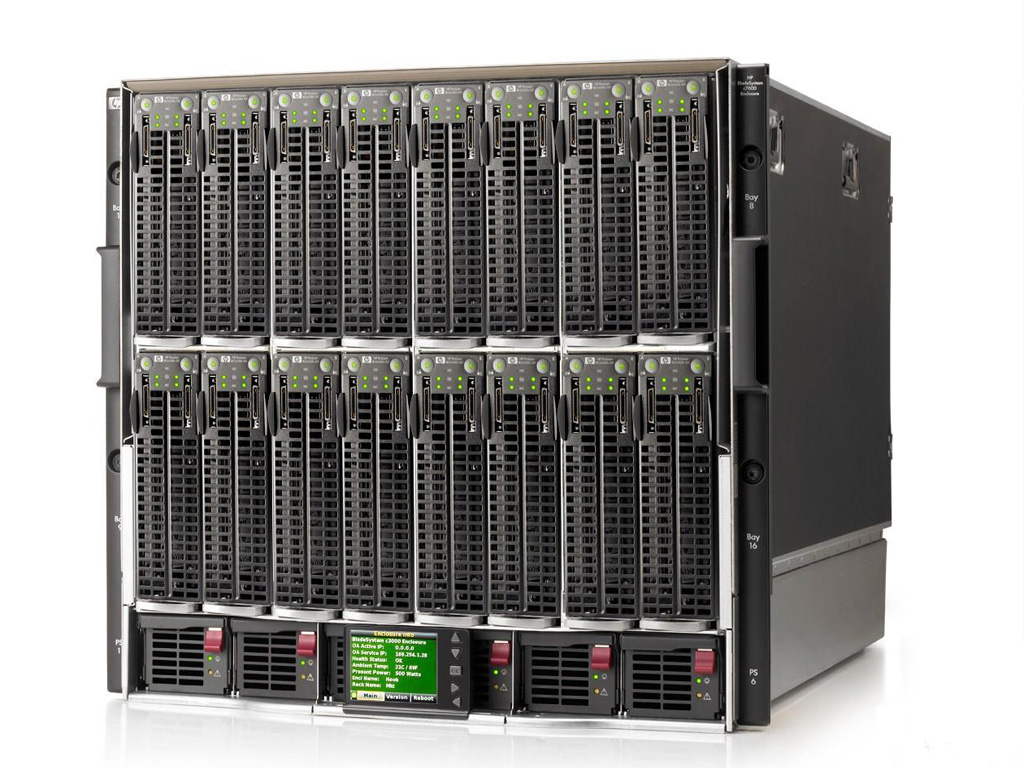

超宽带信号高速采集记录回放系统
产品简介： 北京迪阳世纪科技公司提供全球顶级超宽带信号高速采集记录回放系统，主要用于对超宽带信号进行长时间高速连续实时采集记录和回放产生，适用于雷达、无线通信、软件无线电、电子对抗、电子侦察、卫星导航、复杂电磁环境模拟信号的高速采集、分析、记录、存储和回放产生
售价：￥100
高速数据记录系统：
北京迪阳世纪科技公司 提供全球顶级超宽带信号高速采集记录回放系统，主要用于对超宽带信号进行长时间高速连续实时采集记录和回放产生，适用于雷达、无线通信、软件无线电、电子对抗、电子侦察、卫星导航、复杂电磁环境模拟信号的高速采集、分析、记录、存储和回放产生。
超宽带信号高速采集记录回放系统基于高性能PCI EXPRESS及SRIO协议，实现标准化、模块化、可扩展、可重构的超宽带信号高速连续采集记录回放产生平台。采用高性能的ADC、DAC和超大容量固态FLASH及高速海量磁盘阵列存储，广泛适用于军用、民用领域的机载、车载、外场及实验室等多种环境下的超宽带信号高速采集记录回放任务。
超宽带信号高速采集记录回放系统特点：
◆ 超宽带信号采集、记录、存储与回放，用于实验数据事后分析及外场环境重建。
◆ 长时间连续采集分析记录，为电子对抗、侦察及情报监听提供决策依据。
◆ 监测分析复杂电磁环境信号，对实验或真实场景进行分析评估。
◆ 提供信号模拟回放与软件产生功能，支持单次、循环及分段数据回放。
◆ 功能强大的任意信号产生软件TG-GEN可产生FSK、MSK、PSK、QAM、AM、FM和用户定义波形的调制信号，为雷达、通信接收机提供测试激励。
主要指标：
● 采样率：100MHZ～3.6GHZ
● 分辨率：8bit～16bit
● 通道数：1～32
● 记录存储速度：最高6GB/s
● 存储容量：6TB～256TB
● 记录回放时间：30分钟～3小时或更长
● 支持系统内及系统间多通道同步扩展
● 系统间数据传输速度1GB/s
● 总线接口有 PCIe 、PXI、PXIe、USB、Ethernet
主要型号
| 型号 性能 | DY-Record10 | DY-Record20 | DY-Record30 | DY-Record40 | DY-Record50 |
| AD分辨率 | 12 bit | 12 bit | 12 bit （14 bit） | 14 bit | 16 bit |
| AD采样率 | 3.6GS/s(1) 1.8GS/s(2) | 1 GS/s | 500MS/s （400MS/s） | 250MS/s | 160MS/s |
| AD带宽 | 1.75GHz(1) 2.8GHz(2) | 2GHz | 1000MHz | 1000MHz | 200MHz |
| AD通道数 | 2 | 2 | 2 | 8 | 4 |
| DA分辨率 | | 16 bit | 16 bit | | |
| DA转换率 | | 1GS/s(2) 500MS/s(4) | 1GS/s(1) 500MS/s(2) | | |
| DA带宽 | | 350MHz | 350MHz | | |
| DA通道数 | | 2/4 | 1/2 | | |
| 硬件存储 | 4GB | 4GB | 4GB | 4GB | 4GB |
| 连续采集 回放产生 | 连续采集： 1路1.6GSPS 2路800MSPS | 连续采集： 1路1GSPS 2路800MSPS 回放产生： 1路1GSPS 2路800MSPS 4路400MSPS | 连续采集： 1路400MSPS 2路400MSPS 1路500MSPS 2路500MSPS 回放产生： 1路1GSPS 2路500MSPS | 连续采集： 8路200MSPS 6路250MSPS | 连续采集： 4路160MSPS |
| 存储 | 6TB～96TB FLASH阵列 或磁盘阵列 | 6TB～96TB FLASH阵列 或磁盘阵列 | 6TB～96TB FLASH阵列 或磁盘阵列 | 6TB～96TB , , FLASH阵列 或磁盘阵列 | 6TB～96TB FLASH阵列 或磁盘阵列 |

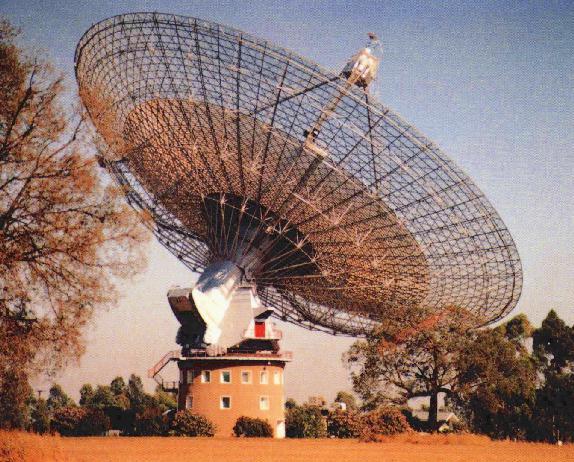

应用领域：
★ 雷达测试
★ 频率捷变无线通讯
★ 宽带卫星通信
★ 软件无线电
★ 卫星导航
★ 半实物仿真
★ 宽带无线网络通讯
★ 电子侦察对抗
★ 激光
★ 高速数据记录回放
