（0~50M）DDS信号源、信号发生器

AD-9851简介：

   AD-9851采用了先进DDS直接频率合成技术，可以产生频谱纯净、频率和相位都可 编程控制且稳定性很好的正弦波。相对于AD9850内部增加了6倍频器，参考时钟只需30MHZ便可以得到180MHZ的系统时钟，设计输出0～70MHZ,有效减小外部频率源产生的相位噪声。

     AD9-851功能说明：

1.采用AD9851 DDS芯片，外部时钟为30MHZ有源晶振。

2.采用七阶椭圆滤波器，截止频率70MHZ，步进0.04HZ；相位16段，步进11.25 。

       3.可输出正弦信号、方波信号，幅度稳定 。

       4.方波默认占空比50% 。

发货清单：信号源；输出线；使用说明书和原理图。

Ø 本产品频率设计范围0~50MHz，步进1Hz，频率输出稳定。

Ø 输出波形：正弦波、方波。

Ø 输出信号幅度稳定：1Vp-p。

Ø 输出频率控制：四按键独立操作，简单快捷。

二、本设计可拆解为独立的51实验模块和AD9851实验模块

Ø 液晶取下后，再将AT-89S52与AD9851间的短路子取下，电路板左边即为独立的51单片机实验板（配有SPI下载口），电路板右边即为独立的AD9851实验板。

Ø输出接口：信号发生器专用接头，并赠送信号发生器专用信号输出线。

三、DDS模块测试效果

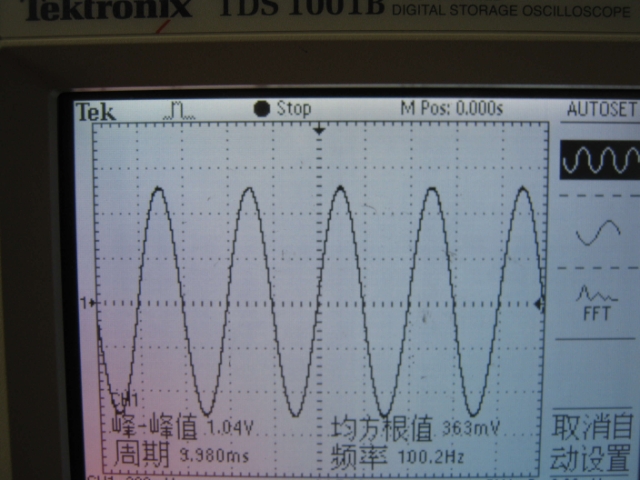

1、100Hz正弦波输出波形

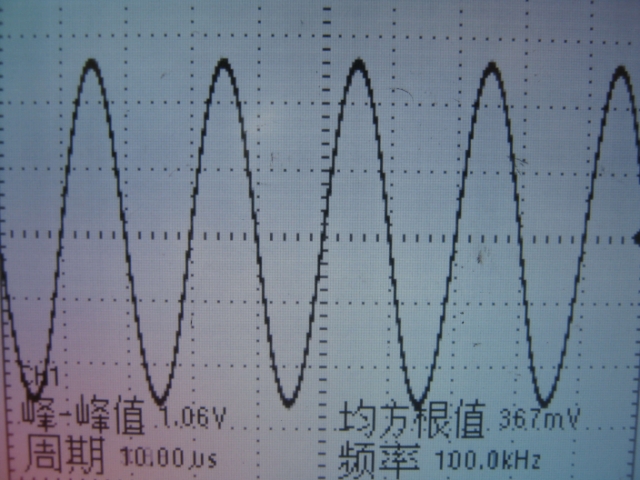

2、100KHz正弦波输出波形

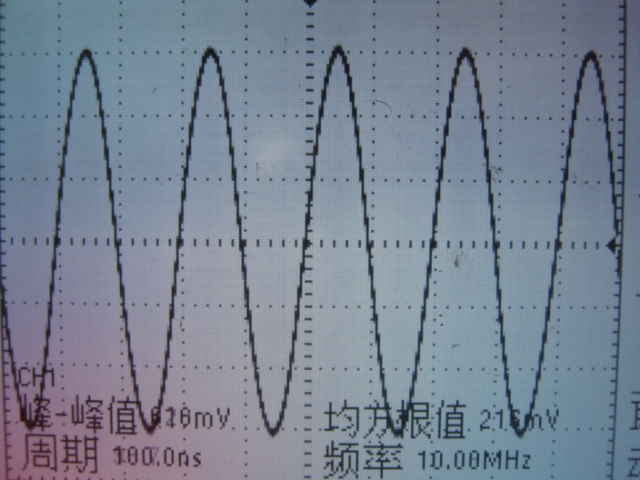

3、10MHz正弦波信号输出

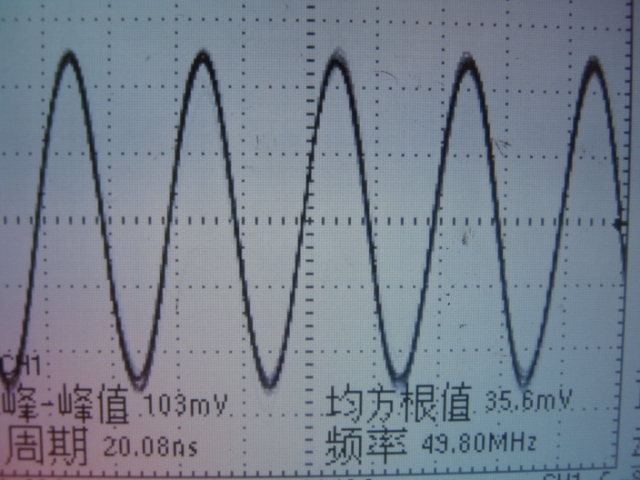

4、50MHz正弦波信号输出

AD-9851信号幅度随输出频率的提高而降低，后级处理需要谨慎。
