100MHz采样、16通道逻辑分析仪+ 协议分析仪+ 频率计 + 逻辑笔

支持SPI ,UART,I2C,PWM协议,采样率:100MHz,8通道时:250MHz,512k存储, 总线分析仪 +协议分析仪+频率计+逻辑笔,USB口取电。压缩存储。
生产厂商: 北京迪阳专卖 产品型号: LW-LA1016
产品简介: 支持SPI ,UART,I2C,PWM协议,采样率:100MHz,8通道时:250MHz,512k存储, 总线分析仪 +协议分析仪+频率计+逻辑笔,USB口取电。压缩存储。

LWLA1016逻辑分析仪 = 逻辑分析仪 + 总线分析仪 +  协议分析仪 + 频率计 + 逻辑笔


支持250M 8CH 模式


我们怀着无比激动心情发布此产品。
本公司又一原创力作,蕴含我们三年的心血,其花费的时间比店里所有其他产品的总和还多。现在批量生产完毕,接下来将做大力的推广,过段时间将一定幅度的提升价格。

 可以通过email 向厂家索要<使用说明>以及<参数手册>.

 主要特点列表如下:

1,采样速率可以设置为100M,50M,20M,10M,5M...直到100HZ。对应的采样分辨率分别为10ns,20ns,50ns,100ns...10ms.  (在8路模式下,采样速率可达200M)

2,16路数字信号输入,输入电压范围从-1V 到 6V,高于1.6V认为是高电平,阀值精准。内部有完善的输入信号保护机制。

3,采用成熟完善USB2.0高速接口芯片,向下兼容USB2.0全速以及USB1.1,数据传输快,数据传输稳定,兼容性好。

4,USB接口支持自动连接,即在软件界面开启状态下可以可以自动识别硬件是否连接,而不需要像大多传统的USB需要连接好硬件再开启软件。

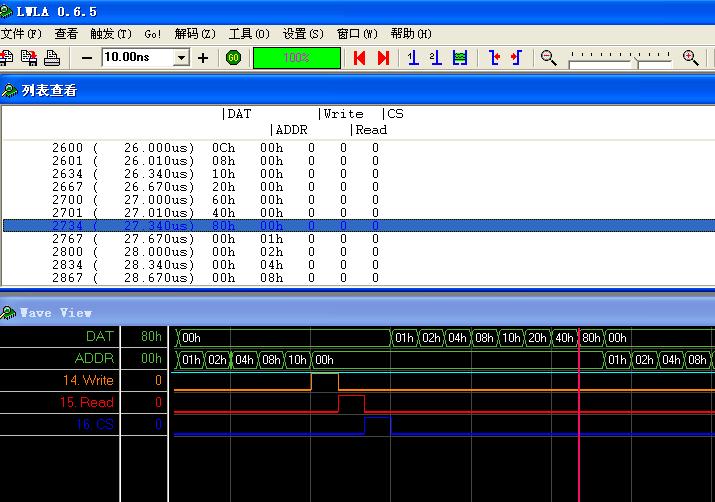

4,支持协议分析,现在支持的协议有SPI ,UART,I2C,PWM,后续将不断添加。协议解析出的内容以列表形式显示更加直观容易分析,并且点击解析内容,自动将游标定位所对应的波形位置上,这是本逻辑分析仪软件的一个重要优点。

5,采用了变化量采集,结合时间位可变的压缩模式,最大压缩比例为(2的47次方):1,采用两片IS61LV25616存储芯片总容量8Mbits,能采集128K到256K个变化量,而跟采集时间无关!请于世界上任何一个支持变化量采集的逻辑分析仪进行比较采集时间!

6,采用了高速异步静态存储器,位宽为32位,容量为1MBYTE,存储带宽为400MBYTES/SECOND.

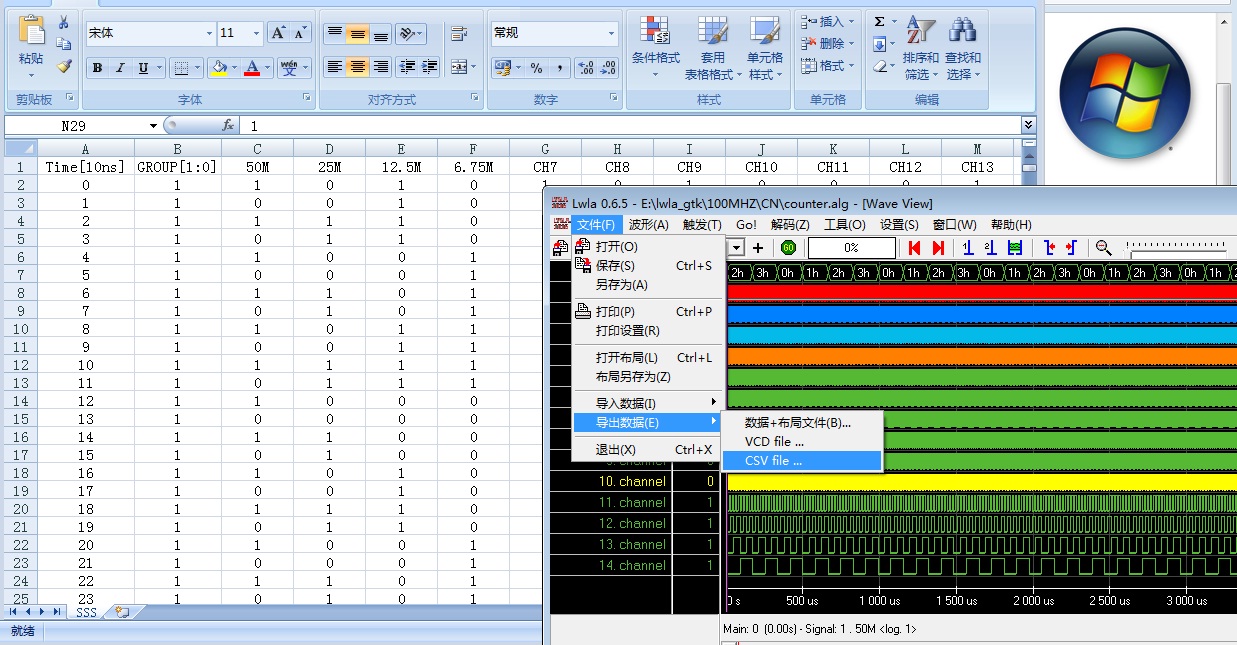

7,可以保存并打开工作区设置以及所采集的数据。便于日后进行分析。

8,驱动和上位机都完整支持WIN2000,XP,VISTA,WIN7 32位,WIN7 64位操作系统,都分别进行过实际测试通过。

9 ,简体中文和英文两种操作界面。

10,软件?僮骷虮阋锥С旨炭旖菁鲜秩菀祝⑶液苡型嫱贰1确郊躺系? I键和O键分别是放大波形和缩小波形,1键和2键分别是查看以游标1,2为中心的区域。

11,硬件采用FPGA,并且使用上位机软件进行FPGA动态配置,可以灵活升级,而不需要任何对硬件的修改。

12,完备支持各种触发,支持高低边缘触发,高低电平触发,以及这四种触发的组合,支持自动采集。

13,输入阻抗为100K欧姆,容抗5PF。主流的参数,防止产生阻抗负载。

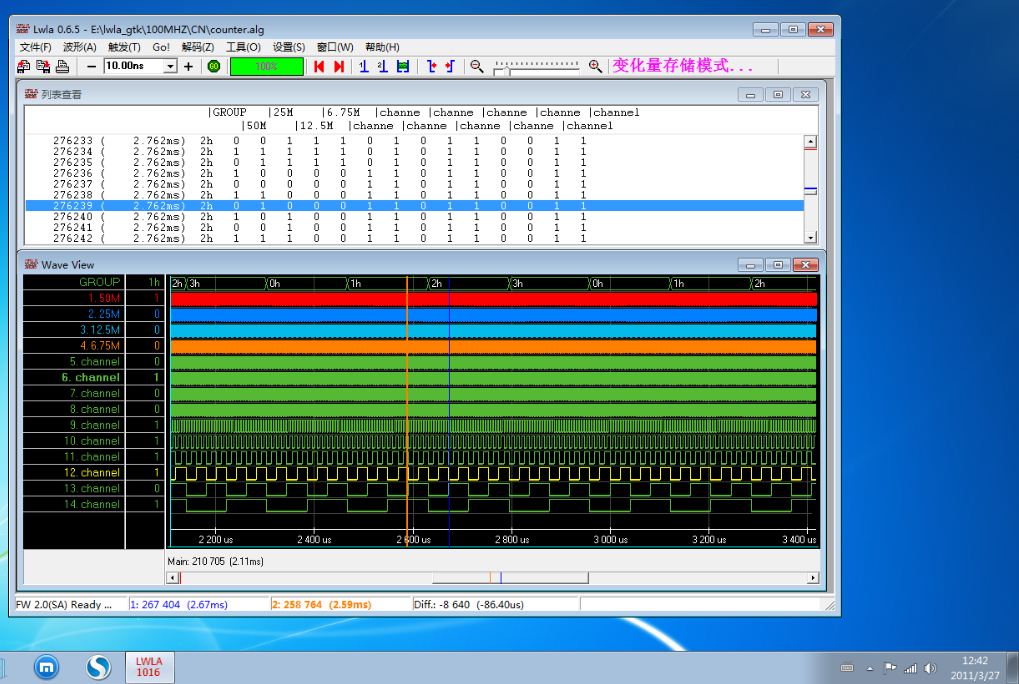

14,有两种采集模式,一种是我们推荐的变化量存储采集,一种是传统的100M采样率连续存储采集。

15,后续将不断更新现有软件功能,并编写开发新的基于LWLA1016的工具软件,并且这些软件是免费提供的。

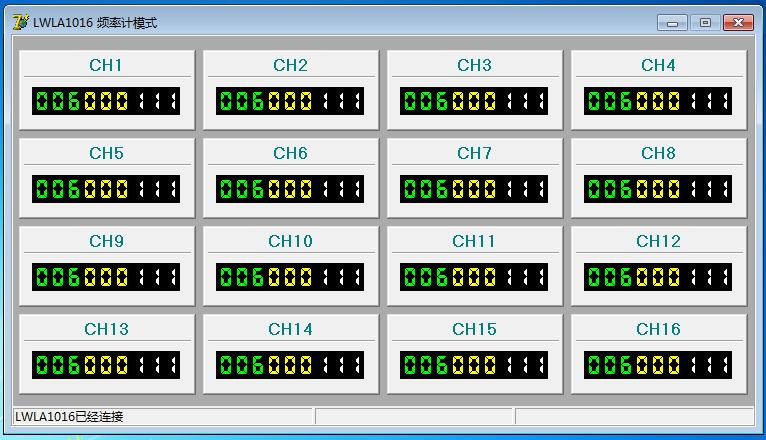

16,实现了多路频率计,我们编写了专门的软件界面,与LWLA1016连接,同时采集16路数据 并实时显示。由于采用了异步计数器,将被测量信号当做始终信号以控制累加寄存器测量周期,频率计上限为250M(实测)。界面简洁明了,如下图:(绿色代表MHZ 黄色代表KHZ 白色代表HZ)



 实时频率计,高达150M,刷新率为一秒

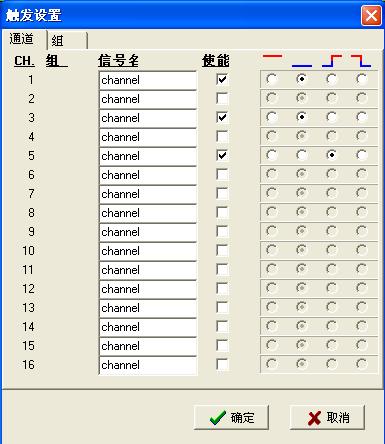

 支持高电平,低电平,上升边缘,下降边缘,以及组合触发设置

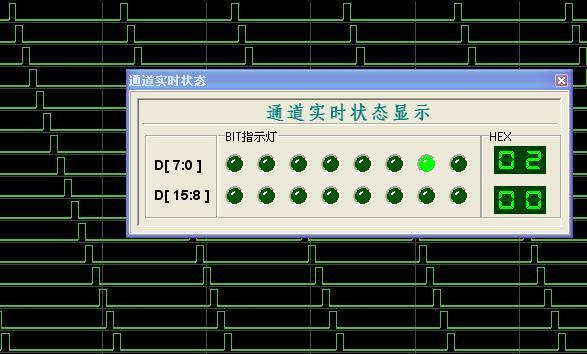

实时通道显示,即时显示采集通道的数据

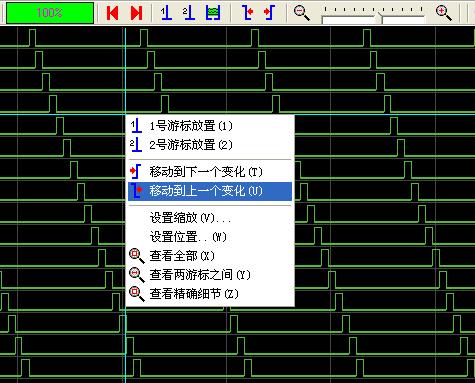

波形产看界面以及工具完善

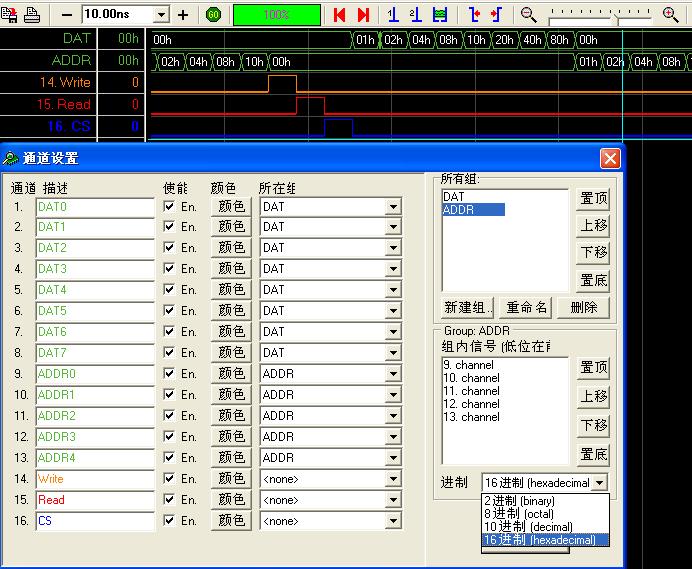

支持组设置,以及进制和颜色只设置

每个界面元素都可以个性化定制

发货清单如下图所示:

1,100M 16路逻辑分析仪主机。

2,20个夹子。

3,长约30CM的20PIN连接线,带有20PIN插头,带有30CM长打标线,上面有CH1...CH16和4个GND标识。
