带宽50M*双通道100MHz采样USB虚拟示波器

1:通道数量:2;2:采样率:100MHz;3:存储深度:256K;4:电压分辩率:1V/256;5、高速的USB2.0数据传输;
生产厂商: 迪阳公司专卖 产品型号: HDSO
产品简介: 1:通道数量:2;2:采样率:100MHz;3:存储深度:256K;4:电压分辩率:1V/256;5、高速的USB2.0数据传输;

USB接口数字存储示波器秉承优良性能完全金属外壳(屏蔽电磁干扰)亚光质感表面(典雅尊贵)微型化便携式设计免电源即插即用让测量变得轻松有趣!

一、示波器特性

1、通道数量:2

2、采样率:100MHz

3存储深度:256K

4电压分辩率:1V/256

5高速的USB2.0数据传输

6、测量信号最小输入:-120V(配合探头X10);

7、测量信号最大输入:+120V(配合探头X10);

(探头X1档位,可测试峰峰值24V之内信号)

8、最大测量频率(理想):正弦波-50MHz、方波-10MHz

(根据采样定理,理论测量值100MHz,但由于测试频率增高,导致采样点数较少,波形还原会有失真)

9、硬件触发:上升沿、下降沿、上升/下降沿、设置触发电平

二、软件特性

1、可以保存波形;

2、开始、暂停功能;

3、游标移动测量电压与时间;

4、实测信号的频率,平均值,峰峰值的显示

5、方便的Windows仿实物的人机界面;

6、通过软件界面进行各种切换操作;(时间,刻度,电压刻度,关闭与开启通道等);

7、具有对保存的波形进行放大与缩小,视窗选定部分观察功能;

8支持任意多画面的同时显示,便于波形的多样分析;支持输入波形硬件和软件触发;支持输入波形的插值和等效采样;支持输入波形的“相加”、“相减”和“相乘”合成;支持对输入波形加Rectanglebartletttriangularcosinehanningbartlett_hanninghammingblackmanblackman_HarristukeyNuttallFlatTopBohmanParzenLanczoskaisergaussdolph_chebyshev 18种窗;支持对输入波形的滤波处理; 支持对输入波形的“李萨茹图形”、“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”、“自相关”和“互相关”的分析;支持在对数坐标系下,对输入波形的“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”的分析。

发货清单:

1、HDSO主机(长宽高尺寸:10cm*7cm*3cm)

2USB2.0延长线1条

3、60M标准示波器探头2条;

4多功能虚拟信号分析仪软件及说明书(光盘)

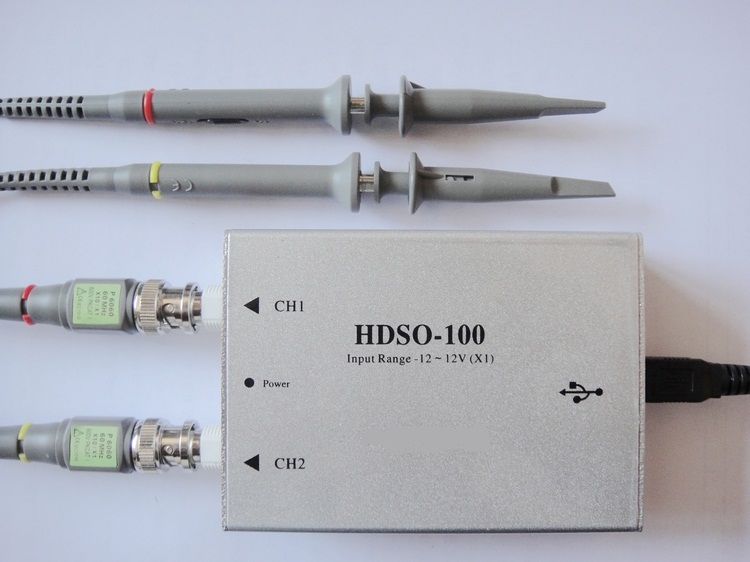

图片展示1:HDSO主机

图片展示2:软件功能演示

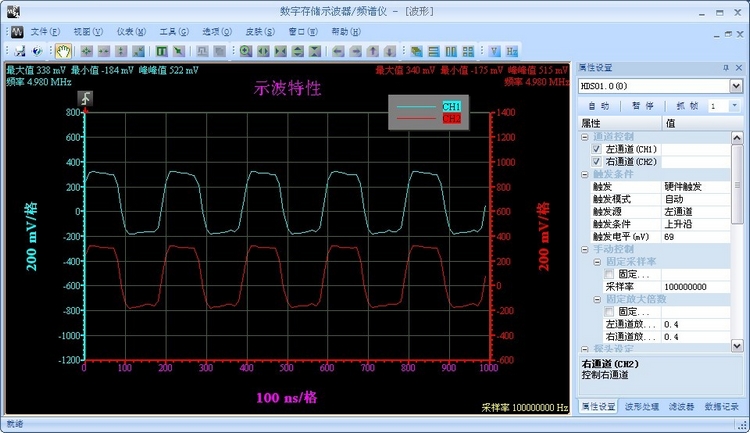

(1)测试5MHz方波信号

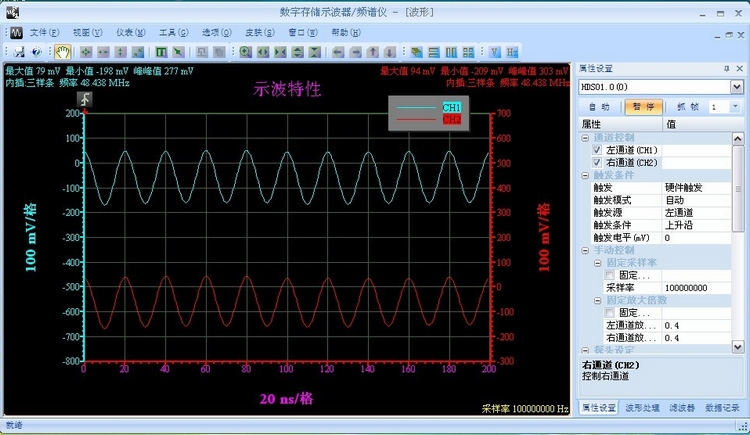

(2)测试50MHz正弦波信号
