(三合一)多功能虚拟组合仪器+逻辑分析仪

MDSO-LA示波器逻辑分析仪是一款基于PC的高性价比的电路分析调试工具。虚拟示波器功能:最高采样率48M、模拟带宽20M、2路信号采集,可以同时工作;逻辑分析仪功能:最高采样率24M、16路信号采集
生产厂商: 迪阳公司 产品型号: MDSO_LA
产品简介: MDSO-LA示波器逻辑分析仪是一款基于PC的高性价比的电路分析调试工具。虚拟示波器功能:最高采样率48M、模拟带宽20M、2路信号采集,可以同时工作;逻辑分析仪功能:最高采样率24M、16路信号采集

基本介绍:

MDSO-LA示波器逻辑分析仪是一款基于PC的高性价比的电路分析调试工具。虚拟示波器功能:最高采样率48M、模拟带宽20M2路信号采集,可以同时工作;逻辑分析仪功能:最高采样率24M16路信号采集,可以同时工作,且全面兼容和支持Saleae最新版上位机软件1.1.14,可以分析I2CSPIUARTCANDMX-512I2S/PCMManchester1-WIRESimple ParallelUNI/O等各种协议。多功能虚拟信号分析仪软件,以虚拟示波器为载体的同时,还提供数据记录仪谱分析,包括“波形合成”、“滤波处理”、“李萨茹图形”、“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”、“自相关”和“互相关”的分析功能。

 一、示波器特性

1、通道数量:2

2、采样率:48MHz

3存储深度:1M

4电压分辩率:1V/256

5高速的USB2.0数据传输

6、测量信号最小输入:-50V(配合探头X10);

7、测量信号最大输入:+50V(配合探头X10);

(探头X1档位,可测试峰峰值10V之内信号)

8、最大测量频率(理想):正弦波-15MHz、方波-5MHz

(根据采样定理,理论测量值48MHz,但由于测试频率增高,导致采样点数较少,波形还原会有失真)

9、软件触发:上升沿、下降沿上升/下降沿、差分、上升+差分;

二、数据记录仪特性

1通道数量:2

2、数据保存格式:OSC文件、CSV文件(可以使用Excel直接打开)

3、采样率范围:0.25MHz-24MHz(具体采样率决定于电脑)

(探头X1档位,可测试峰峰值10V之内信号,满足常用电压范围)

4、测量信号最小输入:-50V(配合探头X10);

5、测量信号最大输入:+50V(配合探头X10);

6、可以连续存储波形,并支持全局缩放和移动查看功能;

7、支持多次记录数据同时载入,方便波形对比。

三、逻辑分析仪特性

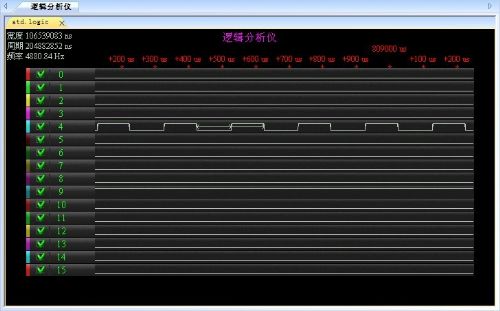

 (1)MDSO-LA 逻辑分析仪

1、通道数量:16(DCH1-DCH16)

2、采样率:0.25M-24MHz

3存储深度:决定于电脑硬盘大小;

4、可以连续的存储数据,并支持全局、缩放和移动查看功能。

(2)Selesa Logic逻辑分析仪

1、通道数量:8(DCH1-DCH8)

2、采样率:0.025M-24MHz

3存储深度:决定于电脑硬盘大小;

4、可以连续的存储数据,并支持全局、缩放和移动查看功能。

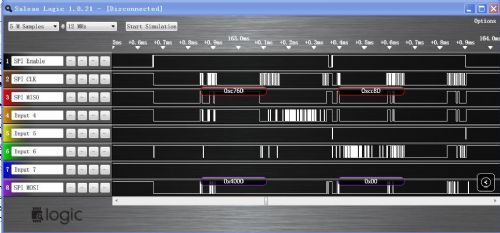

5、支持协议分析:SPII2CCANUARTI2S/PCMDMX-512Manchester1-WIRE、 Simple ParallelUNI/O;

四、软件特性

1、可以保存波形;

2、开始、暂停功能;

3、游标移动测量电压与时间;

4、实测信号的频率,平均值,峰峰值的显示

5、方便的Windows仿实物的人机界面;

6、通过软件界面进行各种切换操作;(时间,刻度,电压刻度,关闭与开启通道等);

7、具有对保存的波形进行放大与缩小,视窗选定部分观察功能;

8支持任意多画面的同时显示,便于波形的多样分析;支持输入波形硬件和软件触发;支持输入波形的插值和等效采样;支持输入波形的“相加”、“相减”和“相乘”合成;支持对输入波形加Rectanglebartletttriangularcosinehanningbartlett_hanninghammingblackmanblackman_HarristukeyNuttallFlatTopBohmanParzenLanczoskaisergaussdolph_chebyshev 18种窗;支持对输入波形的滤波处理; 支持对输入波形的“李萨茹图形”、“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”、“自相关”和“互相关”的分析;支持在对数坐标系下,对输入波形的“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”的分析。

发货清单:

1MDSO-LA主机(长宽高尺寸:10cm*9cm*3cm)

2USB2.0延长线1条

3、40M标准示波器探头2条;

4、逻辑分析仪测试夹20条;

5多功能虚拟信号分析仪软件及说明书(光盘)
