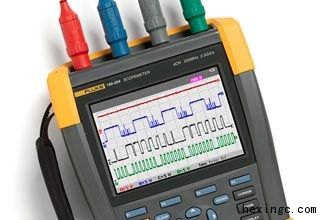

四通道示波表F190-204S

您可选择带宽为 100MHz 或 200MHz 的型号,它们的实时采频率均高达 2.5 GS/s,分辨率达 400 ps,可捕获噪声和其他干扰。两个型号都具有每个通道高达 10,000 个样点的深存储器。
生产厂商: 福禄克公司 产品型号: F190-204S
产品简介: 您可选择带宽为 100MHz 或 200MHz 的型号,它们的实时采频率均高达 2.5 GS/s,分辨率达 400 ps,可捕获噪声和其他干扰。两个型号都具有每个通道高达 10,000 个样点的深存储器。
四通道示波表F190-204S

产品简介
 第一款针对 CAT IV 环境制造的四通道示波器适用于三相应用,如工业电机和可变速驱动器可同时测试输入、输出和控制信号电池标准工作时间为 7 小时两个 USB 端口,用于 PC 和存储设备
 在以前不能使用示波器的场合使用 Fluke 190 Scopemeter 系列 II 示波器。作为第一款安全等级达 CAT III 1000V / CAT IV 600V 的四通道便携式示波器,新型 Fluke ScopeMeter 190 系列 II 示波器拥有前所未有的高性能、坚固性和编写性。您可选择带宽为 100MHz 200MHz 的型号,它们的实时采频率均高达 2.5 GS/s,分辨率 400 ps,可捕获噪声和其他干扰。两个型号都具有每个通道高达 10,000 个样点的深存储器,因此可详细查看非常小的波形部分。并且,两个型号的防护等级均为 IP-51,防尘、防滴和防水,可适应很宽的温度变化。
使用安全等级为 CAT IV 的新型四通道 Fluke ScopeMeter 190 系列 II 示波器,可以观察更多现象,解决更多问题
 新型 Fluke ScopeMeter 190-104 (100MHz) 190-204 (200MHz) 示波器具有极高安全等级,坚固耐用,便于携带,拥有台式示波器的高性能。这些坚固耐用的示波器是针对工厂维护工程师和技术人员设计的,可在条件恶劣、脏乱和危险的工业环境中进行各种测试,使用范围从微电子应用直至功率电子应用。
新型 190 系列 II 示波器包括所有标准 ScopeMeter 示波器功能,包括 TrendPlot™Connect-and-View™ 触发和 ScopeRecord™ 等:
· 四个电隔离输入
· CAT III 1000V / CAT IV 600V 安全等级
· 分为带宽为 100MHz 200MHz 的两种型号
· 单次、脉宽和视频触发
· 采样率高达 2 GS/s,分辨率高达 400 ps
· 深存储器:每个通道的轨迹波形有 10,000 个样点,可进行放大以观察细节
· IP51 防护等级,防水防滴,可在恶劣环境中进行测量
· 隔离 USB 端口,用于连接存储设备和 PC
· 电池采用标准的锂离子技术,使用寿命为 7 小时
· 具有易于接触的电池盖,便于更换电池
· 具有一个便利的拴系槽,可在无人看管的情况下将示波器锁住

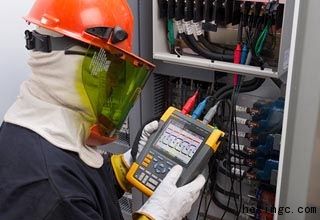

 诊断能力提高到四倍,安全等级达 CAT IV 新型Fluke ScopeMeter 190 系列 II 便携式示波器是一款双绝缘、四通道浮置示波器,安全等级达到在CAT III 1000V/CAT IV 600V 环境进行测量的要求。

工业系统的三维测试
可视:
同时检查输入信号、输出反馈回路或安全联锁以找到众多问题,包括:
· 电路电压/电流过载
· 信号定时测量和同步问题
· 衰减/输入阻抗不匹配
· 信号波动/漂移


进行三相测试以诊断变速驱动器、功率逆变器和变频器
可视:
利用四个通道来测试变频器以及风能和运输应用中使用的逆变器功率电子电路:
· 测试三相电源输入中的谐波、瞬变和负载
· 对直流到交流转换器中的故障 IGBT 门电路进行故障排查
· 测试 PWM 输出有无反射和瞬变
安全测量从 mV kV 的电压
 标准探头覆盖从 mV kV 的宽应用范围,可随时测量微电子电路直至大型中压电气系统。通过独立的隔离输入,可在具有不同接地参考的混合电路中进行测量,消除了意外对地短路的风险。
市场上仅有的 IP-51 级示波器,可在最为恶劣的环境条件下进行测量
 所有 ScopeMeter 示波器均结构坚固和抗冲击,适合在恶劣环境中进行测量。它们具有密封外壳,防滴、防尘、防水蒸汽和空气中的污染物,可确保任何时候均具有可靠而精确的性能。
充一次电可在整个班次期间使用
 新型高性能电池采用锂离子技术,可保持示波器正常运行 7 个小时。易于接触的电池盖便于快速更换电池。

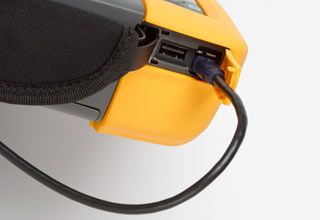

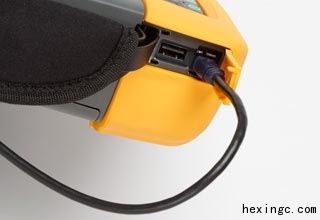

通过新的 USB 连接方便地捕获和共享波形

 通过与测量输入电路进行电气隔离的两个 USP 端口,可方便地与 PC USB 存储设备进行 USB 连接,并将无限多个波形、屏幕画面或仪器设置存储到 USB 存储设备上。连接到一个 PC USB 接口,并使用 Windows 软件 FlukeView 来传输和归档重要测量数据。



通过Connect-and-View™ 触发来即时查看稳定显示
 Connect-and-View™ 功能可通过识别信号模式来自动设置正确触发。无需接触按钮,即可稳定、可靠和可重复地显示几乎任何信号,包括电机驱动器和信号和控制信号。可加快多个测试点的连续测量。



通过 ScopeRecord™,可记录长达48 小时的高分辨率波形
ScopeRecord 存储器每个通道可存储多达 27,000 个数据点,从而能够捕获间歇事件和快速毛刺信号。(可存储两组多通道记录值,以便以后进行分析。)
· 存储运动轨迹以及 UPS、电源和电机起动等事件
· 通过触发时停止模式,ScopeMeter 示波器可自动识别电源故障,并存储发生故障前的波形数据
· 通过波形缩放(最高放大 100 倍),可以查看最细微的细节,如单个电源周期

TrendPlot™ 无纸记录仪可进行长达 16 天的记录,有助于发现间歇故障
 间歇故障可能由不良接头、尘土污物和腐蚀以及断开的电缆或连接器引起。电源中断、电压突降或电机的起动和停止也可引起机器停止运行。Fluke ScopeMeter 示波器中的 TrendPlot 功能可通过以下方式帮助发现这些故障
· 在长达 16 天时间内,绘制最小/最大峰值和平均值随时间变化的曲
· 绘制所有四个输入的电压、电流、温度、频率和相位等参数的任意一组参数的曲线,全部带有时间和日期标记,以便精确确定故障

型号名称
    说明
Fluke 190-104/S
ScopeMeter彩色示波器
Fluke 190-204/S
ScopeMeter彩色示波器(200 MHz4 通道),带 SCC290 套件
Fluke 190-104
ScopeMeter彩色示波器(100 MHz4 通道)
Fluke 190-204
ScopeMeter彩色示波器(200 MHz4 通道
