LE-2500-E多功能协议分析仪

 配备了RS-232C(V.24)和RS-422/RS-485(RS-530)的测试接口。能够使用将DSUB25pin转换为接线盒规格的适配器以及支持X.20/21、RS-499和V.35等规格的各种数据线。
生产厂商: 迪阳公司代理 产品型号: LE-2500-E
产品简介: 配备了RS-232C(V.24)和RS-422/RS-485(RS-530)的测试接口。能够使用将DSUB25pin转换为接线盒规格的适配器以及支持X.20/21、RS-499和V.35等规格的各种数据线。

LE-2500-E多功能协议分析仪产品介绍:

LE系列自从1986年第一代机型发售以来,一直注意反映各用户的要求,终于实现了现在LE-2500/LE-3500的的新设计.我们以多彩的分析功能和优秀的便携性能支持通信系统和产业机器、车载各网络的开发测试、售后服务、故障分析等现地测试.

Mega Speed测试

够以最快1Mbps的 速度进行测试分析.由于搭载了高精度
DPLL回路,支持4位有效数字下随意设定通信速率(波特率)。

<通信速度设定画面>

Multi Protocol 支持

 标准对应多种通信规格(协议)

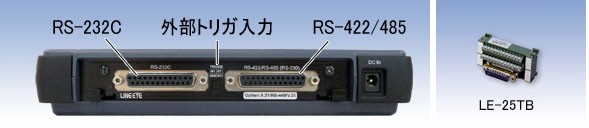

    配备了RS-232C(V.24)和RS-422/RS-485(RS-530)的测试接口。能够使用将DSUB25pin转换为接线盒规格的适配器以及支持X.20/21、RS-499和V.35等规格的各种数据线。

<协议设定画面>

<接口设定画面>

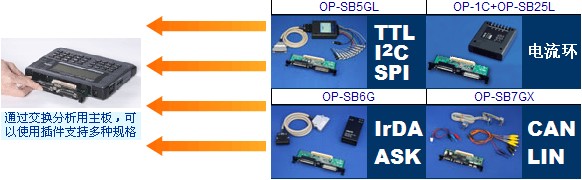

使用插件使用途更加广泛

通过交换分析主板可以支持不同硬件配置的通信规格

AUTO SAVE 长时间保存



通信数据向主机内存记录时能够选择内存耗尽后停止或覆盖记录。使用自动保存功能,能够自动保存到大容量CF卡。有助于分偶发性原因不明的通信障碍。





对象通信速度 连续记录时间参考※1
主机内存 2G字节CF卡※2
9600bps  约8分  约120小时
115.2Kbps  约40秒  约10小时
1Mbps  约5秒  约76分



※1) 1K字节的数据以每1m秒全双工传送时。每次捕捉收发数据消费4字节内存。
※2)使用配件CF-2GX时



配备
存储卡接口
推荐存储卡
最大8GB



逻辑分析和电压测定功能

用最快50n秒的时间间隔对通信线路的时间进行逻辑分析的功能.不使用测试仪器也能够方便的进行RS-232C信号的电压测试.

<逻辑分析表示>

<通信信号电压的表示例>

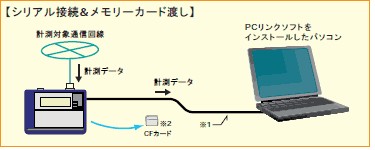

PC LINK 电脑连动

能够通过COM端口使用串行连接或USB连接,以及使用配件的SI-60-E的LAN连接,同时控制数台分析仪同时使用.对应测试卡中保存的测试数据表示以及数据变换等.


1)不附带USB数据线,使用USB连接时请自行准备数据线.串行连接时,请使用附带的AUX数据线LE2-8V.
2)PC上需要有能够读取CF卡的接口.


1)SI-60为LE-PC300G支持的LAN和串行接口的转换器。通过在LE-PC300G的远程控制设定画面中指定SI-60的IP地址,使分析仪识别。
2)配件的DSUB25针脚用AUX数据线(LE2-8C)。请将SI-60的DTE-DCE开关切换到DTE。

在线监听功能

     配备在不影响通信线路的前提下,把通信数据保存到捕获内存的同时,根据通信规格简单显示的在线监听功能。不只是通信数据,还可以记录数据帧被发送或接收的时刻(时间标记)和无通信时间(闲置时间),可以用来确认发生问题的时刻和超时状况。此外,本机型还配备了能够搜索出特定通信条件的触发功能和有效使用内存的特定地址帧选择保存功能。根据测试状况,可以选择比特发送顺序、极性、NRZ/NRZI/FM0/FM1/4PPM等变调格式,并且支持使用SYN编码省略和SDLC/HDLC地址过滤等高效的分析。

特殊数据个别记号表示

误码以及HDLC的旗标等,使用特殊符号表示通信数据的特别状态.

线路状态LED




用双色发光LED实时表示通信线路状态。
时间标记测试分析

记录收发通信数据帧的日时。
能够指定OFF、日-时-分,时-分-秒,分-秒-10m秒
ASYNC和Burst通信下,根据目标线路的通信状况,可以使用1~100ms设定帧间隔的无通信状态。

闲置时间测试分析

测试分析通信数据帧之间的无通信时间。
能够指定OFF、100m秒、10m秒、1m秒。

触发功能

    配备最多可以指定4组特定数据收发时的条件和条件成立後的测试分析动作的触发功能.有助于分析多发于通信系统的间歇性障碍.通过指定一个触发条件来触发另一个触发条件,可以使用连续条件判定解决复杂的通信问题.



触发条件 ■ 通信误码(可以个别指定误码类型)
■ 最大8字符的通信数据列
(可以指定通配符和位屏蔽)
■ 接口信号线的逻辑状态
■ 统一的计时器和计数器值
■ 指定时间以上的闲置时间
■ 输入触发信号
触发动作 ■ 扬声器发出声音
■ 停止记录测试日志(可以指定关闭)
■ 把监听数据记录到储存卡(可以指定范围)
■ 计时控制(开始、结束、重起)
■ 计数控制(计数、清除)
■ 触发条件有效化
■ 发送指定文字符序列(MANUAL仿真模式时)
■ 触发输出2



统计分析功能

<统计分析图表表示>

可以用图表显示1~240分为单位的收发数据数,数据帧数,触发条件成立次数的统计数据.有助于掌握每个时间带的通信线路使用率和误码发生的倾向.

监听条件自动设定功能

经过分析收到的通信数据,可以自动设定通信速度,成帧字符,编码,同步字符,BBC/FCS等基本的测试条件.
※通信数据不足或误码过多会导致设定错误。
※自动设定的最高速度为115.2kbps。

监听条件自动设定 搜索画面

监听条件自动设定 条件设定画面

延时测定功能

可以测试从一种信号状态变化到另一种信号状态的最小、最大、平均时间(0.1mS)和次数。有助于控制线RTS-CTS的延迟分析.
使用0.1mS间隔分析控制线变化(RTS-CTS变化等)迟延时间的DELAY功能中,追加了测定RS-232C的4信号线电压的测试功能



仿真功能

    拥有作为测试对象机器的通信设备,根据协议进行发送接收测试的模拟功能。在开发初期,没有通信对象机器的情况下,也能够进行接近实际的测试。使用敝公司的MANUAL模式确认通信顺序后,可以使用菜单选择方式制作简单的程序,用来测试不同条件下复杂的通信顺序。由于可以任意设定通信速度,可以人为的错开通信速度来评价通信速度的裕度或在掺杂奇偶校验误差的测试中确认误码应答处理。

仿真时的连接例

MANUAL模式

    发送数据表格中对应操作键[0]~[F]的输入数据,可以使用相应的操作键一键发送。在使用监听功能确认开发机器应答的同时,能够使用触发功能简单的测试通信顺序。另外,可以使用[SHIFT]跟[0]~[D]键发送与之对应的固定数据,用[SHIFT]跟[E]、[F]键还可以控制RTS/CTS和DER/DCD信号线的on/off。

FLOW模式

可以作为发送方或接收方,仿真X-on/X-off Flow控制以及控制线握手的Flow控制。发送模式下,能够显示16组发送开始到中断请求为止的发送数据;接收模式下,可以指定发出发送中断请求为止的接收数据数和再次发出发送请求为止的时间。

ECHO模式

接收数据在主机内部折返发送。能够选择以接收帧单位返送的缓冲反射,以文字为单位的字符反射以及使用硬件折返的环状反射,适用于测试显示器终端以及通信终端。



POLLING模式

    能够模拟多点(1:N连接)的轮询通信顺序下的主设备和从设备。从属模式下,检查指定地址的数据帧接收次数和有无差错,返回指定数据;主动模式下,向32种指定从属地址发送轮询信息,逐个检查返回的数据,并输出到屏幕。

 BUFFER模式

能够把在监听功能下取得的数据作为发送方或接收方的模拟数据发送的模式。多用于重现测试现场的通信状态。

PROGRAM模式

使用专用命令制作程序,来模拟带有条件判定的通信协议。菜单选择式命令非常简单。

 [PROGRAM模式专用命令例]

命令 动作
SEND CHR □□□□□□□□ 发送最多8字符数据
SEND REG □ 根据寄存器的值发送指定数据表格中的数据
WAIT CHR □□□□□□□□ 等待接收指定数据(最大8字符)
WAIT FRM 等待接收1帧数据(新数据/已经接收的帧也可做为对象)
WAIT TM  □□□□ 等待指定时间经过
GOTO L□□□ 跳转到指定标签号码
CALL L□□□ 跳转到指定标签号码的子程序
IF  CHR □□□□□□□□ L□□□ 如果帧缓冲内有指定数据,则跳转至指定标签号码
IF  LN  □=□ L□□□ 如果指定控制线变化为指定逻辑,则跳转至指定标签号码
SET  REG □ □□□□□□ 向指定寄存器写入指定值或+1或-1
SET  TM  □ □□□□□□ 向指定计时器写入指定值或开始、结束、重新开始
INT TRG 0 L□□□ 触发条件0一致时跳转到指定标签号码的子程序





BERT(比特误码率测试)功能

    使用ITU-T G.821标准的参数(比特误码数、块误码数)评测发送测试数据后返回的数据,能够测试误码率,切分障碍点的BERT(比特误码率测试)功能。标准配备有丰富的测试数据以及强制插入比特误码等与专用机匹敌的功能。


<BERT设定画面>

Async(调步同期/异步)模式或Sync(同步)模式下,能够指定测试期间(连续、接收比特数、指定时间、循环)以及各种测试数据进行评测。

<BERT测定表示例>

测试开始后,可以实时更新线路品质的分析结果表示。使用循环模式,还可以确认某通信线路指定时间带的比特误码率变化

BERT(比特误码率测试)时的连接例

 [BERT测试内容]

通信模式 可选择ASYNC模式,SYNC模式
测试模式 连续(CONTINUE)、接收比特数(R-BIT)、指定时间 (RUN TIME)、循环
方式 26-1,29-1,211-1,MARK,SPACE,ALT,DBL-ALT, 1in4, 1in8, 1in16, 3in24
检测内容
Savail : 有效检测秒 0~9999999
R-Bit : 有效受信比特数 0~9999999~9.99E9
E-Bit : 比特误码数 0~9999999~9.99E9
Bit-ER : 比特误码率 0~9.99E-9~1
E-Sec : 误码秒数 0~9999
Loss : 同期丢失次数 0~9999
R-Blk : 有效接收Block数 0~9999999~9.99E9
E-Blk : Block误码数 0~9999999~9.99E9
Blk-ER : Block误码率 0~9.99E-9~1
%E.F.S : 正常工作率 0.000~100.000%



简单易用的菜单方式

继承以前产品操作方法的菜单选择操作方式,任何人都可以简单的操作。

<Top Menu画面>

离线分析/数据搜索

测试的数据能够以卷轴或分页显示.此外,还具有强大的搜索功能,特定的数据头文表示和计数功能.



索条件 通信错误(可以指定错误类别),最大8文字的通信数据列(可以指定通配符,位屏蔽),指定时间以上的闲置时间,指定时刻的时间标记(可以指定通配符),触发一致数据
搜索动作 头文表示、计数





如本例中表示,用通配符(*)搜索10点30分00秒~10点39分59秒的时间标记数据。

<搜索条件设定例>

PC互換のファイル管理仕様

CF卡中的测试条件和监听数据等测试结果可以使用电脑的文件管理方式保存。由于各机型之间的文件通用,可以把LE-3200的测试分析数据保存到存储卡里,回到办公室用LE-7200-E进行详细分析。
※:LE-8200/LE-3500/LE-2500/LE-7200/LE-3200/LE-2200/LE-1200间的测试数据文件能够互相使用。但是,在旧机型上使用新机型保存的数据时,文件和数据的一部分有可能不能够使用。

<文件操作画面例>

能够确认存储卡里保存文件的种类、名称、大小、储存日期。



文件种类 监听数据(.DT),触发存档(TG SAVEnn.DT),自动存档(#nnnnnnn.DT),检测条件(.SU),模拟用送信数据(.ST),模拟程序(.SP)
文件操作 通常文件表示,指定类型文件表示,存档,读档,删除,格式化

在保存有大量存储文件时,可以使用过滤只显示需要的文件。



这个画面是只表示2008年8月1日0:00到2008年8月31日23:59分的LINEEYE格式数据的设定。

<文件过滤设定画面例>

主机固件的升级

新功能追加或经过改良之后,最新固件都会在敝公司主页上刊登。下载到电脑后通过附带的串列数据线可以非常简单的刷新为最新状态。

无人测定状态下方便的自动RUN/STOP功能

通过指定测试开始和结束的日时,可以在指定期间内自动进行检测。

<自动测试设定例>

 能够开发独自的控制系统

准备了VisualC++以及Visual Basic用的LE系列通信程序库,能够在短时间内开发在PC上与其他软件功能使用的特殊控制系统。
※任何人都可以自由使用LE系列通信程序库以及样本程序,但本公司不对其使用方法做免费技术支持。请见谅。

<程序库中的样本程序>

连接、设置、按键仿真、取得CSV格式的监听数据

【LE系列通信函数例】
LEConnect 与LE系列连接
LEGetSetup 取得LE系列的设定
LESetTable 设定发送数据、表格
LEGetProgram 取得程序、数据
LEStartMeasure 开始测试
LEGetMonitorData 取得监听数据
LEEmulationKey 仿真LE系列的按键操作

LE系列通信程序库是一个能让用户以及程序更好的使用分析仪常用功能的开发用样本库。
如果需要在PC上使用LE系列的全部功能,推荐使用LE-PC300G。


多彩的印刷格式

在画面表示模式对应的文本打印格式下,可以打印指定范围的测试数据。另外,如果使用专用的打印机,还可以连续打印屏幕显示画像的硬拷贝、逻辑分析时的波浪线和统计分析结果。
