于PC机USB接口1.5GHz采样虚拟逻辑分析仪

AT-LA500可用作单一仪器,其采样率在36通道时达500MS/s,且存储深度高达每通道4百万采样点。
使用AT-XSS可连接8个AT-LA500扩充通道数至288通道@ 500MS/s而不损失性能。
生产厂商: 迪阳公司代理 产品型号: AT-LA500
产品简介: AT-LA500可用作单一仪器,其采样率在36通道时达500MS/s,且存储深度高达每通道4百万采样点。 使用AT-XSS可连接8个AT-LA500扩充通道数至288通道@ 500MS/s而不损失性能。

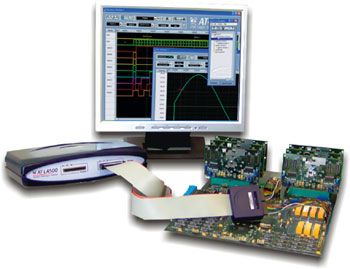

AT-LA500是一款基于PCUSB接口的逻辑分析仪,它为实时数字系统分析提供易于使用的解决方案,它结合了紧凑型仪器和PC机便于数据管理及可视化的优点,均在可承受的价格内。
AT-LA500
可用作单一仪器,其采样率在36通道时达500MS/s,且存储深度高达每通道4百万采样点。
 GigaView: 36个通道,采样率1.5 GHz (666 ps)
使用AT-XSS (同步扩展系统)系统可连接8AT-LA500扩充通道数至288通道@ 500MS/s而不损失性能。
AT-XSS
允许连接其它AT测试设备仪器 (AWGs, 示波器,…)去创建一个完整的测试系统。

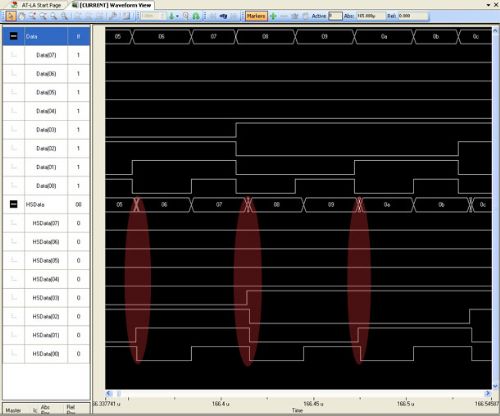

NewAT-LA500 千兆检视1.5 GHz (666 ps-分辨率)所有通道上定时采样,迅速检测硬件上的错误如数字逻辑错误,干扰,建立/保持异常和串扰。
NewAT-LA500用于混合信号测试连接示波器至AT-LA500可作为独特的混合信号测试仪。
用户友好的软件便于获得高级逻辑分析仪的功能,而仪器上没有按钮,旋钮和触摸屏,使用USB2.0接口可数秒传输数据到PC电脑。







AT-LA 500特点
  • 36通道@500MS/s
  • 千兆检视: 36通道@1.5 GHz (666 ps)
  • 通过AT-XSS总线可连接8个仪器
  • 500 MHz定时分析
  • 200 MHz DDR / 100 MHz SDR 状态分析
  • 每通道4M Samples
  • 130分钟采集时长
  • 模式触发,边沿触发
  • 31个触发水平
  • 3个探头热插拔
  • 每个仪器4个可编程独立门限
  • 4个扩展时钟通道
  • 4个独立可编程门限
  • 1长探头
  • 宽电压输入范围:-40V40V活动HiZ探头
  • USB 2.0接口 (兼容USB 1.1)
  • Windows 2000/XP操作系统
下载手册


 (点击放大)
软件特性
  • 界面易用
  • 3个显示窗口:波形窗口,数据窗口和DAC窗口
  • 同时开启显示窗口不受限制
  • 输出跟踪数据到其它窗口
  • 带软件开发包
  • 迅速获取demo版软件
