USB总线，5GHz采样，500M带宽，1GB存储，4通道虚拟示波器

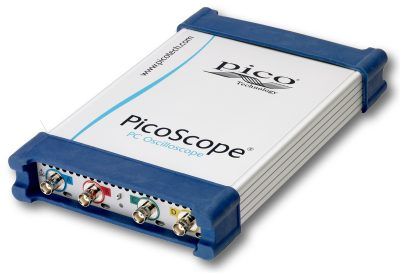

6000 系列 USB 示波器

进入2010年度总决赛

PicoScope 6402

4通道+外部触发+任意波形发生器

350 MHz

5 GS/s

32 MS

8 位 (12 位)

PicoScope 6403

4通道+外部触发+任意波形发生器

350 MHz

5 GS/s

1 GS

8 位 (12 位)

PicoScope 6404

4通道+外部触发+任意波形发生器

500 MHz

5 GS/s

1 GS

8 位 (12 位)

6000 系列 USB 数字转换器

PicoScope 6407

4通道+外部触发+任意波形发生器

1 GHz

5 GS/s

1 GS

8 位 (12 位)

型号

PicoScope 6402

PicoScope 6403

PicoScope 6404

带宽

350 MHz (-3 dB)，采用TA101探头或者50 Ω设置; 可切换20 MHz带宽限制器

500 MHz  (-3 dB) ，采用 TA133 探头或者 50 Ω  设置; 可切换 25 MHz  带宽限制器

上升时间（10% 至 90%，计算值）

1.0 ns

700 ps

输入通道

4

垂直分辨率

8 位

12 位

DC 精度

±3%

输入灵敏度

1倍缩放时，10 mV/div 至 4 V/div

输入特性

1 MΩ  并联 15 pF  (AC or DC)
或 50 Ω  ( 只是 DC )

1 MΩ  并联 11 pF  (AC 或 DC)
或 50 Ω  ( 只是 DC )

输入类型

单端，BNC接头

输入耦合

软件可选AC/DC

输入范围 (满量程)

±50 mV  to ±20 V 分为 9 个量程 ( 可达 ±5 V  在选择 50 Ω  输入时)

模拟偏置范围
50 mV  至 200 mV
500 mV
1 V
2 V
5 V
10 V
20 V

±0.5 V
±2.5 V
±2.5 V
±2.5 V
±20 V  (50 Ω ±0.5 V)
±20 V
±20 V

±2 V
±10 V  (50 Ω ±5 V)
±10 V  (50 Ω ±4.5 V)
±10 V  (50 Ω ±3.5 V)
±35 V  (50 Ω ±0.5 V)
±30 V
±20 V

过载保护

±100 V to 地 (1 MΩ 输入), 5.5 V RMS (50 Ω 输入)

最大采样率（单触发）
1通道在用
2通道在用
3或4通道在用

5 GS/s
2.5 GS/s
1.25 GS/s

最大采样率（重复信号）

50 GS/s

TBC

最大采样率（连续流动模式）

1 MS/s  使用 PicoScope 示波器
13 MS/s  使用附带的 SDK (取决于 PC )

缓存
(在工作通道之间共享)

32 MS

1 GS

可达 10,000 个波形

时基范围
Real–time
ETS

10 ns/div to 200 s/div
1 ns/div to 200 s/div

10 ns/div to 200 s/div
TBC

时基精度

5 ppm

源

任何输入通道或者AUX输入

基本触发

自动，快速，重复，单次，无

上升沿，下降沿，边沿带磁滞, 逻辑电平，脉冲宽度, 矮脉冲, 漏失, 开窗, 延时

触发电平

所选的电压量程全部可调

触发器重新预准备时间

在最快时基下小于 1 μs

最大触发前延迟

可达到 100% 的捕获大小

最大触发后延迟

长至 40 亿个样本

任意波形缓存

16384 个采样点

标准波形

正弦波, 方波, 三角波, 斜波(上/下), sin (x)/x, 高斯, 半-正弦波, 白噪音, DC 电平

带宽

DC to 20 MHz

采样率

200 MS/s

输出特性

BNC, 50 Ω

分辨率

12 位

DC 精度

1%

振幅范围

±250 mV  to ±2 V  (±2.5 V 带DC偏置)

DC 偏置

±1 V (最大组合输出 ±2.5 V)

输入阻抗

50 Ω

输入耦合

DC

最大输入电压

±5 V

输入阈值

±1 V

信号输出类型

1 kHz方波, 2 V 峰-峰, 600 Ω

带宽

350 MHz

频率范围

DC to 350 MHz

最大二进制数

1,048,576

显示模式

幅值, 峰值保持, 平均

窗口类型

矩形、高斯、三角形、布莱克曼、布莱克曼-哈里斯、汉明、汉恩、平顶

最小

处理器: Pentium II处理器或同级
内存: 64 MiB (XP) / 512 MiB (Vista) / 1 GiB (Win 7) 最小
操作系统: 32 or 64-bit edition of Microsoft Windows XP SP2, Vista or Windows 7
端口: USB 2.0 compliant port

建议

处理器: 2 GHz Pentium IV 处理器或同级
内存: 256 MiB (XP) / 1 GiB (Vista / Win 7)
操作系统: 32 or 64-bit edition of Microsoft Windows XP SP2 (or above), Vista or Windows 7
端口: USB 2.0兼容口

操作环境
温度范围
Humidity

0 °C 至 45 °C (15 °C至40 °C对于标称精度)
5% to 80% RH, 非冷凝

存放环境
温度范围
湿度

-20 至 +60°C
5 至 95% RH, 非冷凝

尺寸

255 x 170 x 40 mm (大约10 x 6.7 x 1.6 in)

280 x 170 x 40 mm
(approx 11 x 6.7 x 1.6 in)

重量

<1千克 (大约2.2 lb)

1.3 kg
(approx 2 lb  14 oz)

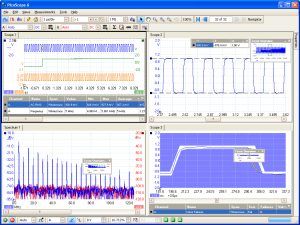

PicoScope 6 for Windows

PicoScope 6软件是你全面的测试和测量实验室。功能包括：
捕捉模式 - 示波器，频谱分析仪和,余辉模式。
数学通道 - 求反数，加法，减法，乘法和除法通道，或者用标准的四则运算，指数和三角函数生成你自己的函数。

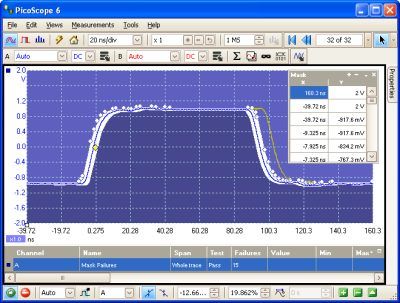

波罩容限测试 - 合格/不合格, 不合格计数, 总数

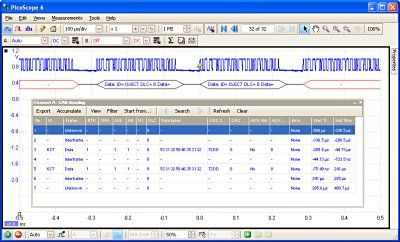

串行解码 - 串行总线数据解码，例如 I²C，CAN总线等等
自动测量
示波器模式: AC RMS, 周期, DC平均, 占空比, 下降率, 下降时间, 频率, 高脉冲宽度, 低脉冲宽度, 最大, 最小, 峰与峰, 上升时间和上升率
频谱模式: 峰值上的频率, 峰值上的振幅, 总功率, 总谐波失真(THD), 总谐波失真加噪音(THD+N), 无杂散动态范围(SFDR), 信号+噪音+信号失真+信噪比(SINAD), 信噪比(SNR)和互调失真(IMD)。
输出数据格式 - Comma separated values (CSV), tab delimited (TXT), windows bitmap (BMP), graphics interchange format (GIF), portable network graphics (PNG), MATLAB 4 format (MAT)。
PicoScope 6软件的详细介绍 >

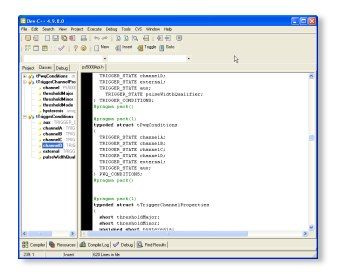

软件开发包

适用于各种编程语言的驱动和样例代码不断增加。

软件
PicoScope 6

全面支持: English, Français, Deutsch, Italiano, Español
菜单和对话支持: 中文 (简体), 正體中文 (繁體), eština, Dansk, suomi, Ελληνικ, Magyar, Norsk, Polski, Português, român, Русский, Svenska, Türkçe

文档
用户指引
安装指引
编程指引

English
English, Français, Deutsch, Italiano, Español
English

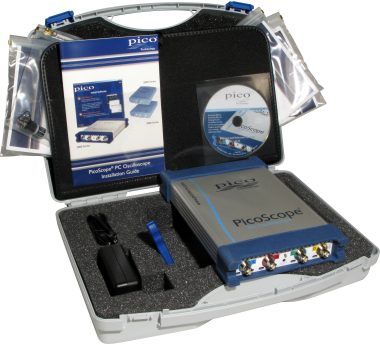

附加硬件（内含）

PicoScope 6 软件光盘，用户手册，USB 2.0 线，存放箱

PC接口

USB 2.0 (USB 1.1兼容) - 包含线缆

电源
AC 适配器

12 V ±2 V @ 3.5 A
提供外部适配器(适合于USA, UK, Europe和Australasia)

符合

欧洲 EMC 和 LVD 标准
FCC 法规 Part 15 Class A
RoHS 兼容

保修

5 年
