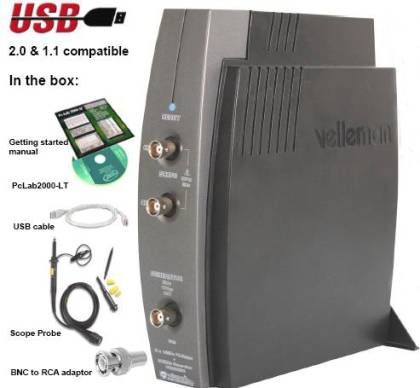

PCSGU250五合一虚拟综合实验平台

PCSGU250 是一台基于PC的双通道数字存储示波器、频谱分析仪、函数信号发生器、瞬态信号记录仪,频率特性分析。连接PC的USB口组成强大的五合一综合测试仪,是高校教学科学实验的理想测试平台。
生产厂商: 迪阳公司代理 产品型号: PCSGU-250五合一虚拟综合实验平台
产品简介: PCSGU250 是一台基于PC的双通道数字存储示波器、频谱分析仪、函数信号发生器、瞬态信号记录仪,频率特性分析。连接PC的USB口组成强大的五合一综合测试仪,是高校教学科学实验的理想测试平台。



PCSGU250五合一虚拟综合实验平台



PCSGU250 是一台基于PC的双通道数字存储示波器、频谱分析仪、函数信号发生器、瞬态信号记录仪,频率特性分析。连接PC的USB口组成强大的五合一综合测试仪,是高校教学科学实验的理想测试平台。

数字示波器:

●     带宽 : DC 12MHz ± 3dB

●     时基 :0.1us 到 500ms 每格

●     耦合方式 :AC、DC和GND

●     自动设置功能和 x10选项

●     预触发功能

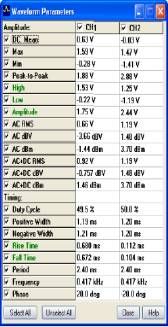

●     数据读出 :真有效值、分贝dBV、dBm、峰-峰值(P-P)、占空比、周期、频率

●     最大输入电压 30V (AC + DC )

●     记录长度 :4K 采样/每通道

●     采样频率 :250Hz 到 25MHz



函数信号发生器:

●     频率范围 :0.005Hz 到 500KHz

●     基于晶体的稳定性

●     波形输出 :正弦、方波、三角

●     预定义的波形产生库

●     振幅范围 :100mVpp 到 10Vpp

●     偏移 :从 0 到 -5V 或 +5V 最大

●     垂直分辨率 8比特

●     采样速率 12.5MHz

●     典型的正弦波失真( THD )< % 1

●     方波上升下降时间 0.2us

●     输出阻抗 50ohm

频谱分析仪:

●     频率范围 :0..120Hz到 12MHz

●     线性或对数时间量程

●     操作原理 :FFT (快速傅立叶变换)

●     频谱分辨率 :2048线

●     FFT输入通道 CH1或 CH2

●     缩放功能

瞬态波形记录仪:

●     时间量程 :20ms/Div 到 2000s/Div

●     最大记录时间 9.4小时/屏幕

●     自动存储数据

●     自动记录数据超过一年

●     最大采样数 :100/S

●     最小采样数 :一个采样点20/S

●     记录和屏幕显示

频率特性分析:

●     示波器和信号发生器之间自动同步

●     频率范围 :1KHz、10KHz、100KHz、500KHz

●     频率起始 :10Hz、100Hz、1KHz、10KHz

●     对数量程选项

●     电压或dB显示量程

●     相位绘图选项

软件:

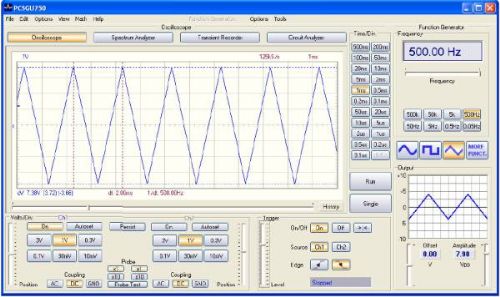

PCLab-2000LT 测控软件支持 Windows XP/Vista
