2通道100MHz示波器+16通道逻辑分析仪+100MHz频谱分析仪

MSV-2102的数字示波器提供200MSa/s实时采样,60M带宽,每通道512k深度,以及边沿、斜率、脉宽、交替、外触发等多种触发方式。逻辑分析仪100MSa/s实时采样,100M带宽,存储256k,电平0-5V可调,并提供了总线分析、分组测量、逻辑量测量、时间测量等。
生产厂商: 迪阳公司专卖 产品型号: MSV-2102
产品简介: MSV-2102的数字示波器提供200MSa/s实时采样,60M带宽,每通道512k深度,以及边沿、斜率、脉宽、交替、外触发等多种触发方式。逻辑分析仪100MSa/s实时采样,100M带宽,存储256k,电平0-5V可调,并提供了总线分析、分组测量、逻辑量测量、时间测量等。

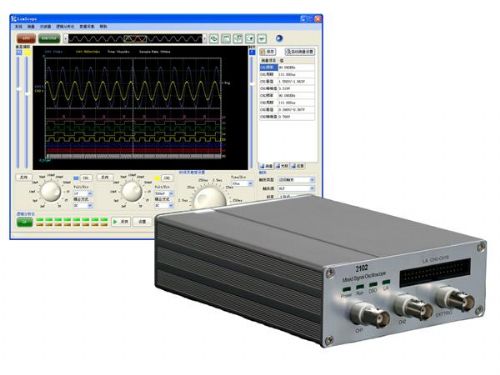

MSV-2102多功能混合信号虚拟仪器
——满足硬件开发、自动化测量及电工电子教学要求

  MSV-2102多功能混合信号虚拟仪器由双通道数字示波器和16+1通道逻辑分析仪组成,配合LimScope综合测量平台,可以提供模拟信号测量、数字信号测量、频谱分析、传输特性分析、总线分析、数字录波等多种功能。
  MSV-2102的数字示波器部分提供200MSa/s实时采样,60M模拟带宽,每通道512k采样点存储深度,以及边沿、斜率、脉宽、交替、外触发等多种触发方式。逻辑分析仪部分提供100MSa/s实时采样,100M测量带宽,存储深度达256k字,测量电平0-5V可调,并提供了总线分析、分组测量、逻辑量测量、时间测量等多种多样的测量方式。仪器使用全速速USB2.0接口与计算机通讯。

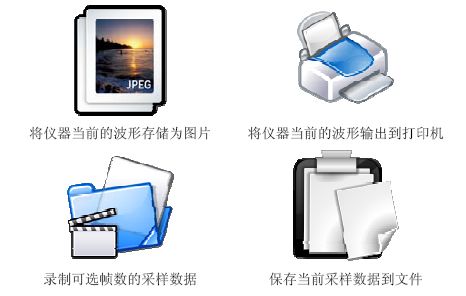

  MSV-2102还通过LimScope综合测量平台,提供丰富的数据采集功能,可以将数字量和模拟量采集成图片、数据文件等多种数据格式,支持打印机直接打印,并提供不限帧数的录波及波形回放功能。自带的VCLabVIEW软件开发包,使用户可以方便的进行功能定制,将MSV-2102集成到自动化测量系统中。 MSV-2102广泛应用于电子线路调试、电路功能测试、信号逻辑关系验证、混合信号电路测量、教育和技术培训等多种场合,其强大的功能,小巧的外形、灵活的扩展性以及优惠的价格,使其有着传统仪器所不能比拟的优势。

主要特点
实时采样率200MSa/s,等效采样率高达4GSa/s
存储深度达512k采样点(max
完全金属外壳(屏蔽电磁干扰),亚光质感表面,免电源即插即用

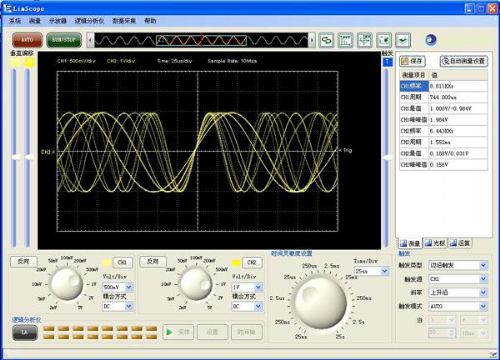

配合的LimScope综合测量平台具有强大的自动测量及数据采集功能


特色功能

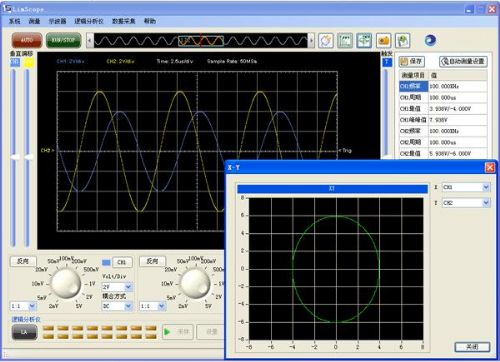

60M带宽数字示波器。实时采样率200MSa/s,全速USB2.0接口,支持X-Y方式显示。

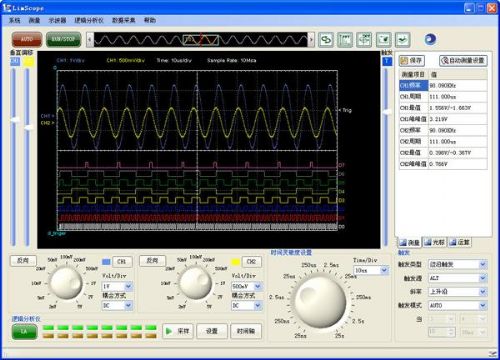

16通道逻辑分析仪。支持任意通道信号分组,显示二进制/八进制/十进制/十六进制/ASCII码值,可选4k-256k存储深度,可选1.2V/1.8V/3.3V/5V电平。

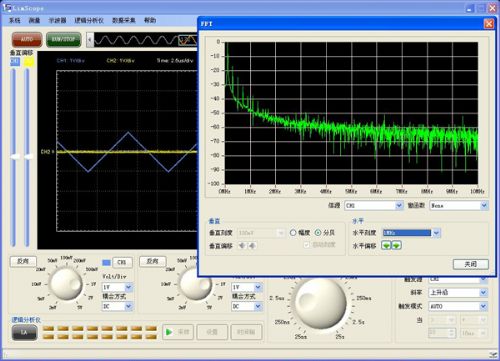

频域分析功能。显示FFT幅度谱,可选多种窗函数,具有水平和垂直展开功能,可以观察频域细节。

独有的Wave+数字余辉引擎。实现传统模拟示波器的余辉效果,可选波形饱和度和波形分辨率,观察波形细节,可选连线或画点方式显示,波形亮度分级可调。

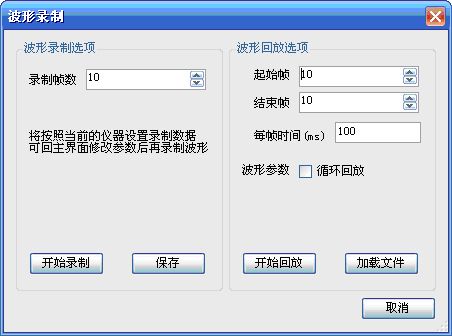

不间断数字录波器。以最高80kSa/s采样率无限时采集并存储两通道模拟信号,支持自定义帧波形回放。

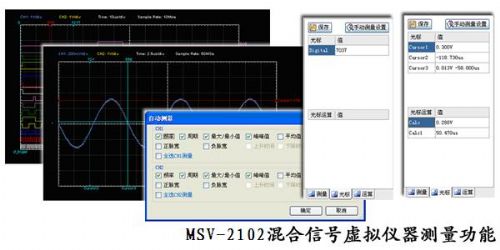

丰富的测量功能。多达12种模拟信号自动测量项目,模拟信号可选电压、时间、跟踪测量,数字信号可选时间、逻辑量、分组测量,光标之间可以进行多种类型的运算。

具有以下丰富的触发功能
边沿触发:主要应用于观察眼图中的一些特殊信号,一般在高档示波器中才可见到
脉宽触发:利用脉宽触发,可以在毛刺上触发,研究是什么原因产生的,并确定其对系统的其他部分的影响
交替触发:稳定观察两路模拟波形,模拟示波器的功能在数字示波器中的重现
单次触发:可以更方便的捕捉偶发信号
码型触发:方便的捕捉特定码型或特定序列的逻辑信号

多样的数据采集方式。

丰富的配套软件

>>LimScope综合测量平台MSV-2102的运行基础,具有强大的测量和数据采集、处理功能,是模拟/数字电路调试的最佳助手。

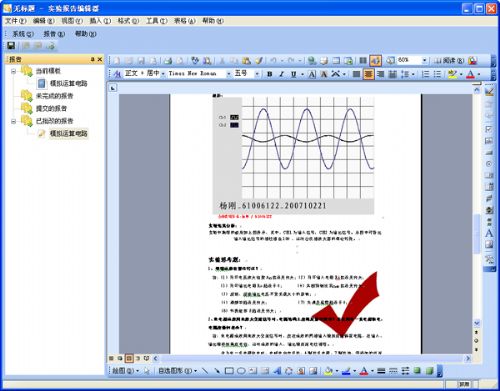

>>可将采集的数据输入到LimsEER电子实验报告软件中,让教师可以看到真实的学生实验数据,并进行归档管理。

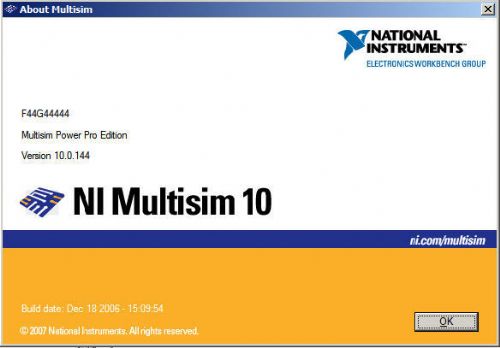

>>通过Multisim插件,可将MSV-2102采集的真实数据输入到仿真电路中并参与仿真。


>>使用Lims VI Toolkit软件开发包,可以在VCLabView中开发符合需要的测量软件,将MSV-2102集成到您的测量系统中。


MSV-2102详细指标

功能模块
项目
指标
数字示波器
模拟通道带宽
60MHz
采样率
每通道200MSa/s
AD转换精度
8bit
每通道存储深度
512k采样点(max
上升时间
5.8ns
扫描范围
25ns/div 25s/div
垂直灵敏度
2mV/div 4V/div
触发方式
边沿触发、脉宽触发、斜率触发、交替触发、单次触发、外触发
输入阻抗
1MΩ
测量范围
-40V40V
接口
USB2.0
逻辑分析仪
测量带宽
100MHz
采样频率
100MSa/s
存储深度
256K(max)
触发电平
0V 5V可调
触发方式
数据触发、队列触发
输入阻抗
100KΩ
信号输入范围
-0.2V 5.7V可调

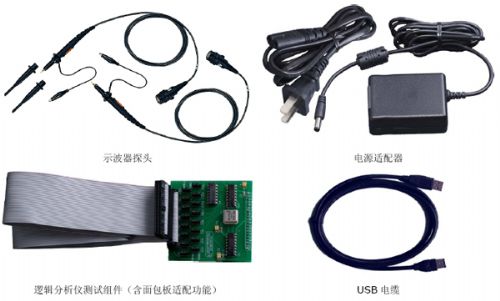

系统附件/选配件
