LeCroy ArbStudio 1102 1GHz采样任意波形发生器

模拟通道数 2;最大采样率 1GS/s;模拟带宽 125MHz;分辨率  16bits;存储深度  2M/ch;任意波形输出,可输出PWM信号
生产厂商: 迪阳公司代理 产品型号: ArbStudio 1102
产品简介: 模拟通道数 2;最大采样率 1GS/s;模拟带宽 125MHz;分辨率 16bits;存储深度 2M/ch;任意波形输出,可输出PWM信号
有四款型号:
  • ArbStudio 1104D,   4 通道 16-位 1 GS/s 任意波形加数字脉冲发生器
  • ArbStudio 1104,   4 通道 16-位 1 GS/s  任意波形发生器
  • ArbStudio 1102D,   2 通道 16-位 1 GS/s 任意波形加数字脉冲发生器
  • ArbStudio 1102,   2 通道 16-位 1 GS/s 任意波形加脉冲发生器
  • AS-SYNC ArbStudio,   同步电缆适用于 ArbStudio 1104 和 1104D

北京迪阳代理的力科公司ArbStudio系列的任意波形发生器--AWG,这种任意波形发生器可产生高采样率、长存储和高分辨率的信号,并具有多种操作模式、调制能力和数字码型产生器功能。ArbStudio目前能支持的信号频率为125MHz。控制硬件的软件设计简洁明了,独特的树状导航式菜单易于控制所有通道,特别的窗口显示使得控基本的函数发生器甚至包括PWM信号输出控制都非常简单。ArbStudio系列AWG能将2通道或4通道单元都做到一个紧凑的盒子里,这样不仅能节省空间而且每个通道的价钱都极有竞争力。此外,4通道的型号有外扩端口允许连接成8个通道,从而产生多达32路的同步模拟波形。目前推向市场的产品有四种型号,包括有模拟波形输出能力及同时具有模拟波形输出和数字码型产生器功能的2通道和4通道版本。 所有这些型号带宽都为125MHz,最大采样率1GS/s,存储深度为2Mpts/ch,16位的分辨率。这些指标特点结合在一起的任意波形发生器显然比市场上已有的同等价位的竞争对手的产品性能高。

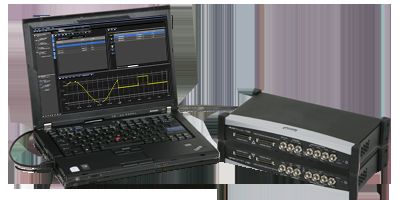

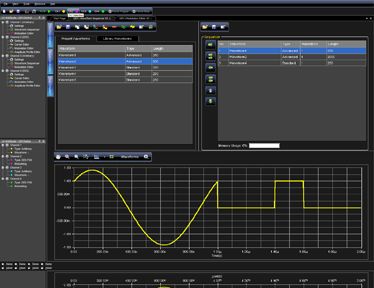

  ArbStudio的软件运行在PC上,这使用户摆脱了传统的AWG的小屏幕显示的烦恼。简单的函数产生器窗口可产生基本的函数波形,同时独特的流线型的控制面板则可专门用来产生PWM信号。主软件模式提供了开始页面,向导方式很容易地产生多种简单和复杂波形。同时通过一些快捷菜单也可进入最近的设置项目中,而且树状导航式菜单使上手很快。一旦开始产生波形,图形化界面将显示出已产生的波形,也可采用自定义的显示方式只显示用户最感兴趣的波形窗口。

  任意波形发生器是一般采用两种技术中的一种,要么是真实的任意波形,要么是直接数字合成(DDS)波形。每种方式都有他们各自的优缺点,用户需要根据他们的需求来考虑选择哪一种。ArbStudio没有这方面的局限性。它提供了两种模式,允许用户选择适合自己应用的模式。而且,ArbStudio通道能设定为独立的任何模式从而具有很好的灵活性。

模拟通道数 2

最大采样率 1GS/s

模拟带宽 125MHz

分辨率  16bits

存储深度  2M/ch

任意波形系统  True Arbitrary and DDS

输出波形 Sine,Cosine,Triangle,Rectangle,Sawtooth,Ramp,Pulse,Sinc,Exponential,

            Sweep,DC,Noise,From File,Arbitrary

使用PC控制AWG,显示、生成和编辑波形

可同时工作在任意波形模式或直接数字合成模式

可输出多种调制信号——AM,FM,PM,ASK,FSK,PSK

可输出PWM信号
