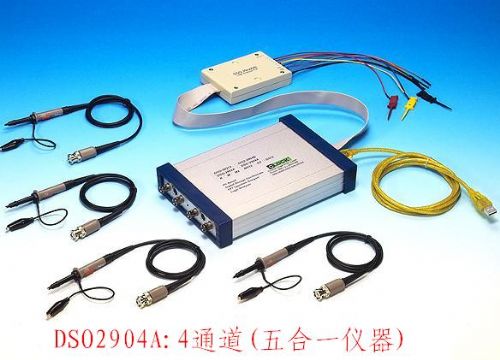

dso2904AM2,四通道虚拟示波器(五合一)

USB口:四通道1GHz/s采样数字示波器+16通道逻辑分析仪+频谱分析仪+频率计+时钟振动分析仪,存储深度:512~~2048K,二次开发
生产厂商: 台湾克拉克公司 产品型号: DSO2904AM2
产品简介: USB口:四通道1GHz/s采样数字示波器+16通道逻辑分析仪+频谱分析仪+频率计+时钟振动分析仪,存储深度:512~~2048K,二次开发
DSO-2904AM2、DSO2904AG2 (4通道高性能、高配置)

USB口:四通道1GHz/s采样数字示波器+16通道逻辑分析仪+频谱分析仪+频率计+时钟振动分析仪
                双通道组合仪器               中英文软件界面


示波器加逻辑分析仪           X-Y绘图             FFT频谱分析

DSO2904A G2系列、G系列,B系列产品具
有高达1Gsa/s采样速率,20GHz/s重复采样和高达2MB存储深度,先进
的触发和多窗口操作及其它许多高级测量功能。它是一款真正高档
的综合虚拟仪器,且性价比极高.与惠谱HP6464XX系列台式机功能类
似,性能超群,而价格仅是它的1/8。
虚拟示波器的品质就在于瞬态捕捉能力(单次触发),DSO2902A/DSO2904A产品系列具有
极强,世界级的单次捕捉功能.

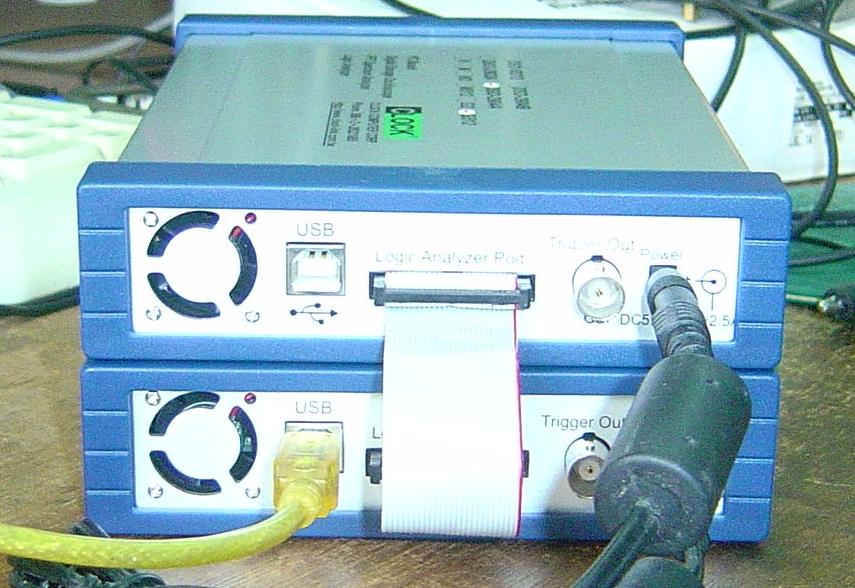

如果需要8通道高速采集可2台DSO2904A 构成8通道采集如下图:


型号
采样速率
存储深度
说明
价格
DSO-2902AM2/512K
USB2.0接口
(双通道)
单通道实时500MSa/s
双通道实时250MSa/s
等效采样20 GSa/s
双通道:
512K
单通道:
1024K
2通道示波器+16通道逻辑分析仪2级触发+频谱仪+频率计
125MHz带宽
4900
经销商

DSO-2902AG2/1024K
USB2.0接口
(双通道)
单通道实时1GSa/s
双通道实时500MSa/s
等效采样20 GSa/s
双通道:
1024K
单通道:
2048K
2通道示波器+16通道逻辑分析仪2级触发+频谱仪+频率计
170MHz带宽
6900
经销商

DSO2904AM2/512K
USB2.0接口
(双通道)
双通道实时500MSa/s
四通道实时250MSa/s
等效采样20 GSa/s
四通道:
512K
双通道:
1024K
4通道示波器+16通道逻辑分析仪2级触发+ 频谱仪+频率计
125MHz带宽
9800
经销商

DSO2904AG2/1024K
USB2.0接口
(四通道)
双通道实时1GSa/s
四通道实时500MSa/s
等效采样20 GSa/s
四通道:
1024K
双通道:
2048K
4通道示波器+16通道逻辑分析仪2级触发+ 频谱仪+频率计,
170MHz带宽
14800
经销商
DSO2904BG512/4096K
USB2.0接口
(四通道)
双通道实时1GSa/s四通道实时500MSa/s等效采样20 GSa/s
四通道:4096K双通道:8192K
4通道示波器+16通道逻辑分析仪512级触发+ 频谱仪+频率计,170MHz带宽
19800
经销商

DSO-50212/2048K
 USB2.0接口
(双通道)
单通道实时1GSa/s
双通道实时500MSa/s
等效采样20 GSa/s
双通道:2048K
2通道示波器+12通道逻辑仪+ 频谱仪+频率计,200MHz带宽
19800
经销商



与同类低端虚拟示波器比较

型号:
采样
速率
存储
深度
触发
功能
小信号
处理
频谱
功能
二次
开发
DSO2902A
1GMHz/s
1024k
2048k
处理
很好
多种
分析
DSO50212
1GMHz/s
2048k
处理
很好
多种
分析
其它DSO
< 200MHz
< 128k
很差
一种
没有


DSO2902A-M512 / DSO2902A-M2二通道组合仪器:

型号
DSO-2902A-M2[500MHz]
注释
采样速率
所有通道1Sa/s 到 250MSa/s   1,2,5 步
单通道500 MSa/s             1,2,5 步
等效采样20 GSa/s
内时钟
外时钟
从 0 到110MHz,200Kohm//4pF, ±50VMax
从D0通道
记录长度
双通道时是:2K/8K/256K/最长512K
单通道时是:1K/8K/128K/最长1 Mega
模拟通道
A1,A2
2通道
输入带宽
DC- 125MHz

BNC连接
输入阻抗
1Mohm//15pF
最大输入电压
±50v (瞬态100v )
模/数转换A/D
8位分辨率, 两个通道同时采样

灵敏度
10mv/每格 到 4v/每格(在输入BNC处)
在探头 1:1
低频响应(交流耦合,-3dB)
≤1 Hz(在BNC上)

触发电平
512级 (由512条件触发)
2级 (由二个条件触发)

触发模式

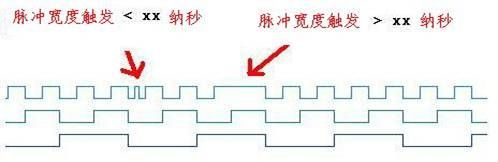

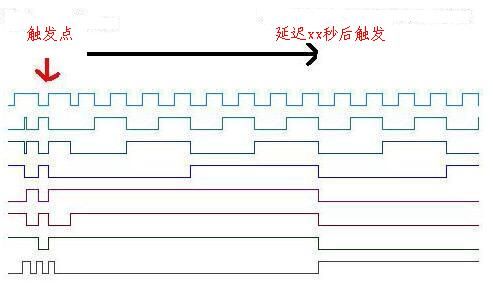

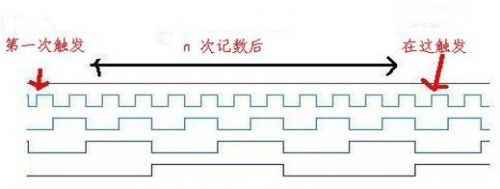

边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART

触发源
CH1、CH2、Ext、AC Line、逻辑输出

重复采样方式
直到20GHz

采样方式
实时采样+等效采样

平均值
所有通道同时达到N次采样后,N次数可在2、4、8、16、32、64、128和256之间选择

采样率和延迟时间精确度
±100 ppm(任何≥1 ms的时间间隔)

时间间隔(△T)测量精确度(满带宽)
单次:±(1采样间隔时间+100 ppm×读数+0.6 ns) >16个平均值:±(1采样间隔时间+100 ppm×读数+0.4 ns)

光标显示
光标间电压差(△V) 光标间时间差(△T) △T的倒数(Hz)(1/△T)触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪

频谱析FFT
110MHz (快速富立叶变换) 七种窗函数,四种增益类型

电子记数
最大7位半数字分辨率

X-Y绘图
允许图形从一个通道到另一个通道

数学运算
+, -

多窗口

自动测量
峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2、延迟1→2的测量

操作
鼠标


数字通道
D0-D3 (16个通道) [8个通道触发]
逻辑分析
POD
输入带宽
DC-100MHz

采样速率
125MHz

记录长度
256K

输入阻抗
200Kohm//4pF

最大输入电压
连续±50v (瞬态100v )

门限电平
-1.8v ~~ +4.5v  TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V
由36mv步
触发限定
0, 1, X (don't care) 设置对所有数字通道

支持电源
DC适配器 5.4V/2.4A 耗电小于:14W

探头补偿器输出
输出电压(典型的)约3 V,峰-峰值≥1 MΩ负载时,频率(典型的)
1 kHz

与PC接口
USB1.1/2.0

温度范围
操作:10 ℃–+40 ℃, 非操作:-20 ℃–+60 ℃

湿度范围
+35 ℃以下:≤90% ,  +35 ℃–+40 ℃:≤60%相对湿度

海拔高度
操作3,000米以下,非操作15,000米以下

仪器重量
1.4公斤

尺寸
230mm*135mm*35mm
铝合金外壳
附件
逻辑POD盒,探头(1:1,10:1)*2根,USB2.0电缆1根,用户手册一册.彩色线同测试夹10套,CD软件光盘一张,DC电源一个.

效准间隔期
建议校准间隔期为一年



DSO2902A-G512 / DSO2902A-G2二通道组合仪器:

型号
DSO-2902A-G2[1GMHz]
注释
采样速率
所有通道1Sa/s 到 500MSa/s   1,2,5 步
单通道1G MSa/s             1,2,5 步
等效采样20 GSa/s
内时钟
外时钟
从 0 到150MHz,200Kohm//4pF, ±50VMax
从D0通道
记录长度
单通道时是:2K/8K/256K/ 2Mega
双通道时是:1K/8K/128K/ 1Mega
模拟通道
A1,A2
2通道
输入带宽
DC- 170MHz

BNC连接
输入阻抗
1Mohm//15pF
最大输入电压
±50v (瞬态100v )
模/数转换A/D
8位分辨率, 两个通道同时采样

灵敏度
10mv/每格 到 4v/每格
在探头 1:1
触发电平
512级(由512条件触发)
2级(由2条件触发)

触发模式
边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART

触发源
CH1、CH2、Ext、AC Line、逻辑输出

重复采样方式
直到20GHz

采样方式
实时采样+等效采样

平均值
所有通道同时达到N次采样后,N次数可在2、4、8、16、32、64、128和256之间选择

采样率和延迟时间精确度
±100 ppm(任何≥1 ms的时间间隔)

时间间隔(△T)测量精确度(满带宽)
单次:±(1采样间隔时间+100 ppm×读数+0.6 ns) >16个平均值:±(1采样间隔时间+100 ppm×读数+0.4 ns)

光标显示
光标间电压差(△V) 光标间时间差(△T) △T的倒数(Hz)(1/△T)触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪

频谱析FFT
110MHz(快速富立叶变换) 七种窗函数,四种增益类型

电子记数
最大7位半数字分辨率

X-Y绘图
允许图形从一个通道到另一个通道

数学运算
+, -

多窗口

自动测量
峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2、延迟1→2的测量

操作
鼠标


数字通道
D0-D7 (16个通道) [8个通道触发]
逻辑分析
POD
输入带宽
DC-100MHz

采样速率
500MHz

记录长度
1Mega/2Mega

输入阻抗
200Kohm//4pF

最大输入
电压
连续±50v (瞬态100v )

门限电平
-1.8v ~~ +4.5v    TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V
由36mv步
触发限定
0, 1, X (don't care) 设置对所有数字通道

支持电源
DC适配器 5.4V/2.4A 耗电小于:14W

探头补偿器输出
输出电压(典型的)约3 V,峰-峰值≥1 MΩ负载时,频率(典型的)
1 kHz

温度范围
操作:10 ℃–+40 ℃, 非操作:-20 ℃–+60 ℃

湿度范围
+35 ℃以下:≤90% ,  +35 ℃–+40 ℃:≤60%相对湿度

海拔高度
操作3,000米以下,非操作15,000米以下

与PC接口
USB1.1/2.0

仪器重量
1.4公斤

尺寸
230mm*135mm*35mm
铝合金外壳
附件
逻辑POD盒,探头(1:1,10:1)*2根,USB2.0电缆1根,用户手册一册.彩色线同测试夹10套,CD软件光盘一张,DC电源一个.

效准间隔期
建议校准间隔期为一年



基于DSO29XX混合信号测试提示
用户可以很容易的观测到被测模拟和数字信号之间的复杂关系,从而为复杂的混合信号诊断提供因果分析依据。您既可完成一个串行数据流与相关模拟信号的测试和验证,也可触发于数据总线状态与模拟信号细节的某一个特殊组合上。换言之,您可以捕获分析单片机系统中最为关键的各路信号之间的时序问题,再也不用猜测臆断,也无须从支离破碎的测量结果中拼凑答案。
基于DSO29XX混合信号测试的应用:
·  跟踪难以捕捉的毛刺 。
·  调试串行I/O 。
·  验证电机控制器中的PWM死时间。
·  使用高级逻辑探头隔离软件问题。
·  将任意波形用于误码测试。
·  解决硬件/软件集成问题。
·  CAN控制器中软件与模拟输出的关联。
·  调试基于MCU的CCD摄像机控制器。
