CS548四通道高清隔离虚拟示波器

CS548是一个独立的高隔离电压的四通道示波器,示波卡,并提供各种虚拟示波卡电子电路,电路图,原理图,IC资料,二次开发,完整的解决方案,010-62156134
生产厂商: 迪阳公司代理 产品型号: CS548
产品简介: CS548是一个独立的高隔离电压的四通道示波器,示波卡,并提供各种虚拟示波卡电子电路,电路图,原理图,IC资料,二次开发,完整的解决方案,010-62156134


我们是Cleverscope公司中国总代理商-可官网上查:

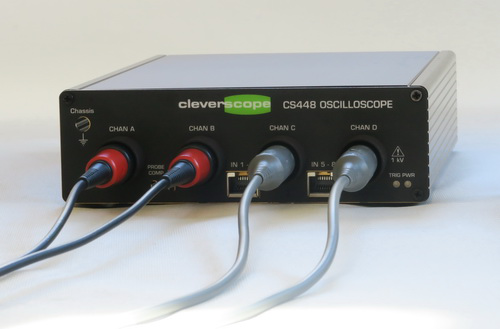

CS448 是一台 4 通道隔离(高共模抑制比)示波器,可以方便地测量单相/三相开关桥式电路中所有的

信号 特性。例如可以测量 MOSFET 栅极驱动的电压及电量,开关管的损耗及寄生特性,输出功率及频谱
测量(EMC 一致性测试),控制电路的增益/相位及稳定度。CS448 包含一个带隔离输出的信号发生器产
生激励信号,8 通道逻辑分析仪测量控制信号。两台 CS448 机器可以主/从级联,采样时钟锁相,成为一台
8 通道隔离示波器。

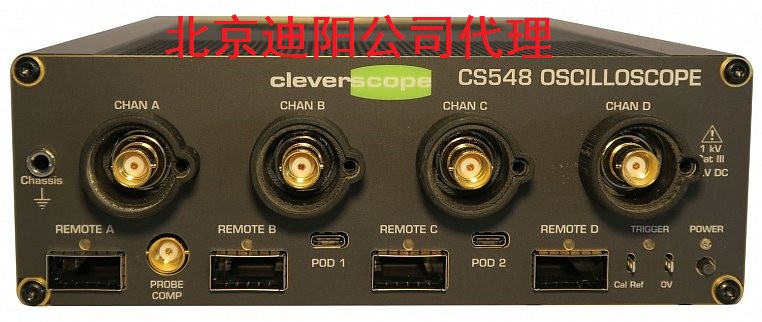

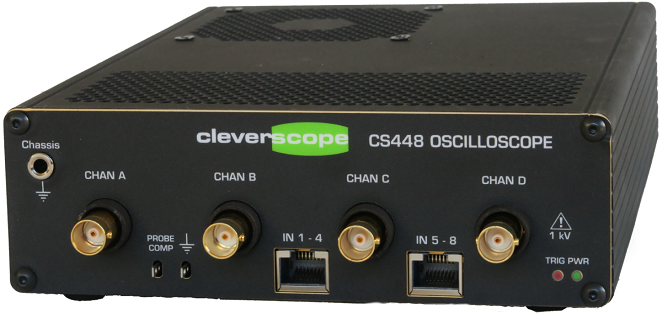

前面板



CS548隔离示波器  是 CS 448的升级款:

CS548 隔离通道示波器专为电力电子系统(包括高压)测量而设计。

Chan A - Chan D 输入:
• 1kV 工作隔离电压
• 1kV 耐压输入
内置 1-8 路数字通道:
• 1kV 工作隔离电压 (2 组,每
组 4 通道)
• 100 Mbps 采样速率
• 5 pF 对机壳
• 100 kV/us 电压瞬变特性
• 逻辑门限电平
• 100 dB CMRR @50 MHz
• 14 bit ADC, 100dB 动态范围
• 200 MHz 带宽
• 10 pF 对机壳
• 100uV 电压分辨率@ 0.8V 电压量程
• 200uV rms 噪声 @0.8V 电压量程

• 探头隔离器,安全保护




选择测量
下面的测量应用将体现出 CS448 示波器独一无二的性能特点

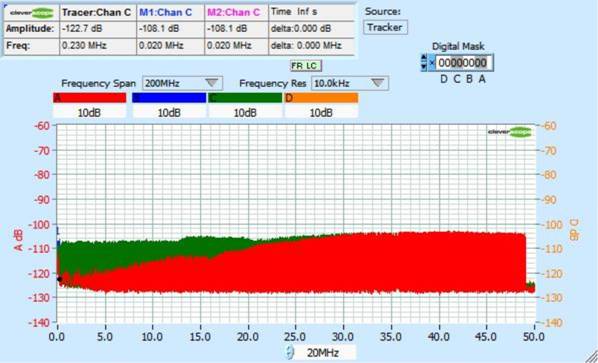

共模抑制
通道 A 被用来测试 CMRR,通道 A 输入 20 dBV 信号, 显示测试选择 -120dB 到 -105dB. 刻度为 dB
CMRR. 通道 C 和通道 D 显示 dBV 信号, 刻度为 dBV,(针对通道 A 的共模信号 )。激励信号+20 dBV, 泄
漏信号-125 dBc.

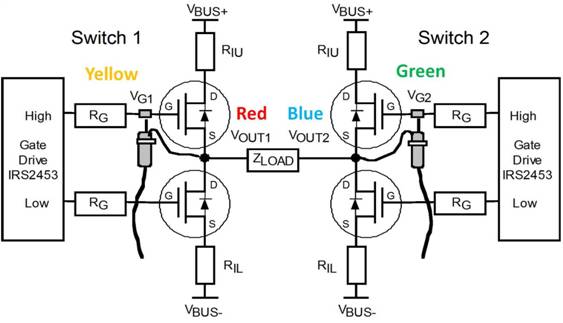

开关桥式电路的应用
下面的全桥式系统,栅极驱动信号摆幅 500V,在 10ns 内。

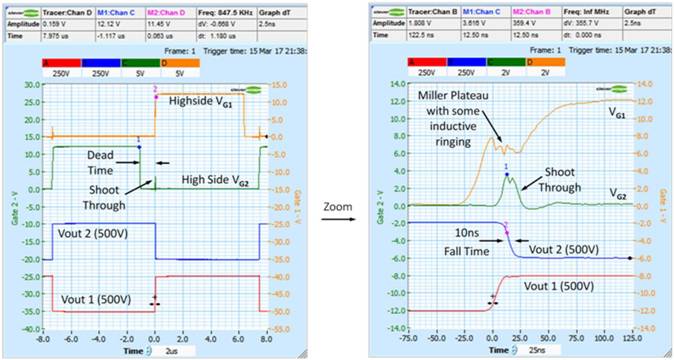

CS448 测量结果:

CS448 高共模抑制比,通道隔离特性,可以直接测量大电压的栅极驱动(不需要额外的工具)。可以
观测死区时间,脉冲时序,栅极充电特性及寄生特性。
在 SEW 变频调速器中测量栅极充电特性
CS448 高共模抑制比,通道隔离特性,可以对栅极驱动电阻两端进行精确差分电压测量,即使电压摆
幅高达 325V(37ns 内).高级数学运算可以用来计算栅极电流,再积分算出电量.

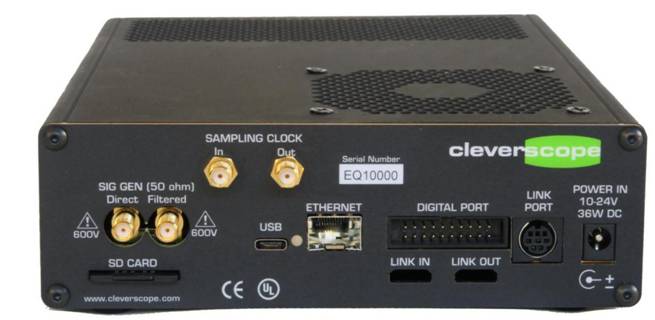

后面板


信号发生器:
数字接口:
Link Port 接口:
• 600V 工作隔离电压
• 0 - 65 MHz 频率范围
• 14 pF 对机壳
• 100 dB CMRR @50 MHZ
• 正弦波 任意波(含码型发生).
100uV rms 噪声
• 16 双向接口连接到 Silego
SLG46533V 模拟/数字可编程
• 连接到 CS1070 0- 50 MHz 1A 功
率放大器, CS1110 探头.
• Trigger In/Out 接口
• 含 UART, SPI 和 I2C I/O
• 触发和控制
SD 卡接口:
USB 接口:
以太网接口:
• 采集数据可以存储到 SD 卡中
• USB 3-C 插座
• USB3 @ 200MBps
• USB2 @ 30 MBps
• SFP 插座
• RJ45 插座,10/100/ 1000 Mbps
• 光纤 1Gbps
Link In/Out 接口:
• 用于多台仪器级联
• 同步采用始终
• 触发和控制
电源输入接口:
• 10- 24V DC, 36W.
• 可以用车载电源插头.
触发:
• 两个 FPGA 的混合信号触发器
• 触发器具有时间插值功能,提高触发精度
• 触发器可以进行 AND/OR/XOR 组合
• 触发器可以进行序列触发,例如触发 1(事件个数)-时间延时-触发
2(事件个数),延时时间可以是<T, t1<T<t2, >T , 触发器之间是完全独立的
• 数字端口可以是数字信号的上升沿/下降沿,或者是多个数字信号的
0,1,X, 每位之间可以是 AND 或者 OR 的关系

• 模拟触发器也可以按照数字时序来触发


(1千伏)的隔离4通道示波器,100 dB的共模抑制比,有50兆赫频率响应分析仪,LCR测量组件,MSP流盘系统,高分辨率频谱分析仪,复杂的数学运算功能,Matlab和Excel驱动,外部采样时钟,以太网或USB接口,隔离的信号发生器、混合信号的捕获
我们制造高精度的混合信号采集器,花了十多年时间开发出极其出色的软件,易于使用和直观。我们开发的示波器软件能简化工程师的日常工作。

苛刻浮地测量要求主要源自电源控制电路,如马达控制器、不间断电源和工控设备。在这些应用领域中,电压和电流可能会很大,足以给用户和/或测试设备带来危险。在测量浮地高压信号时,有许多选项可以考虑。每个选项都有自己的优点和缺点。

差分测量与浮地测量比较

所有电压测量都是差分测量。差分测量定义为两点之间的电压差。电压测量分成两类:

1. 参考地电平测量

2. 非参考地电平测量(也称为浮地测量

传统示波器

大多数传统示波器把"信号参考"端子连接到保护接地系统上,通常称为"接地".通过这种方式,所有应用到示波器的信号或示波器提供的信号都会有一个公共连接点。这个公共连接点通常是示波器机箱,通过AC供电设备电源线中的第三条线接地,来保持在(或接近)零伏。这意味着每个输入通道参考点都捆绑在一个接地参考源上。不应该使用传统无源探头,直接在参考地电平的示波器上进行浮地测量。视流经参考引线的电流数量,传统无源探头会开始变热;在电流足够高时,它会类似熔丝那样熔化断开。

浮地测量技术

为进行高压浮地测量提供的不同选项包括:

■隔离输入示波器

■差分探头

■电压隔离装置

■"A - B" 测量技术

■示波器"浮地"技术

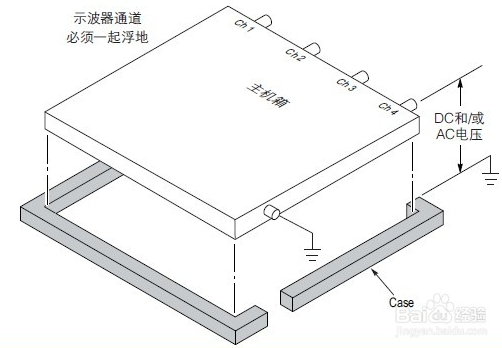

大多数台式示波器共享下面所示的结构。在这种结构中,在进行多通道测量时,所有输入信号必须有相同的电压参考,共享的默认参考是"大地"接地。如果没有差分前置放大器或外部信号隔离器,这些台式示波器则不适合进行浮地测量。

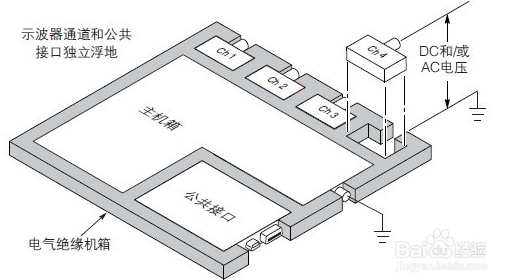

     与传统台式示波器结构相比,这种隔离通道结构中的电压参考没有在仪器内部连接在一起。因此,使用的输入的每个参考点必须连接到参考电压上。独立浮地隔离输入仍由寄生电容耦合。这可能会发生在输入参考和环境之间,及手动发生在输入参考点之间。基于这一原因,建议把参考点连接到系统接地或另一个稳定电压上。如果输入的参考点连接到高速和/或高压信号上,那么您应该了解寄生电容。

      USB示波器市场领导者发布CS448四通道高清隔离示波器。这款仪器具有四个差分输入通道各种探头,能够用于从毫伏至1000 V CAT III 的各种应用的测量。该新型示波器解决了在非接地参考电路元件上进行精确电压波形测量时长期存在的问题,使电气工程师可以在出现共模信号的情况下自由进行差分电压测量,该新型仪器在四个通道上具有200MHz模拟带宽,14位ADC,500Ms/s采样率,最多250M捕获内存,通道间,通道和参考地之间具有1KV CATIII电压隔离能力,共模抑制比CMRR高达100dB@50MHz, 2台CS448可以级联成8通道隔离示波器。

   电子工程师经常需要在出现高共模噪音或不断变化的偏移电压的情况下进行各种低压测量。接地参考示波器要求使用两个输入通道和A–B 数学函数来观察感兴趣的差分信号。但是,由于需要两个输入通道,因此大部分示波器不具备足够高的共模抑制比(CMRR),也不具备进行具有充分精确度测量所需的分辨率。在多相配电系统上进行工作的工程师需要测量相间AC 电压,而不是相地之间的电压。不能使用接地参考示波器,因为它会导致短路。外部差分探头是一种解决方案,但是它们比较昂贵且较为笨重,每个探头还必须配备自己的电源。CleverScope CS448四通道高清示波器具有隔离差分输入及各种探头的选择,可以同时解决这些问题。CleverScope 最新设计的FET探头系统可以精确采集高电压快速上升沿(10ns内电压变化高达500V), CS448 同时还保持了CleverScope 示波器产品其他优越性能,内置带隔离输出的信号源,逻辑分析仪,协议分析仪,频率响应分析仪,阻抗分析仪,数据记录仪等。另外标配USB3.0 接口,内置SD卡接口,选配千兆以太网(或者千兆光纤接口),进一步提升了CS448 的数据传输/存储能力。
