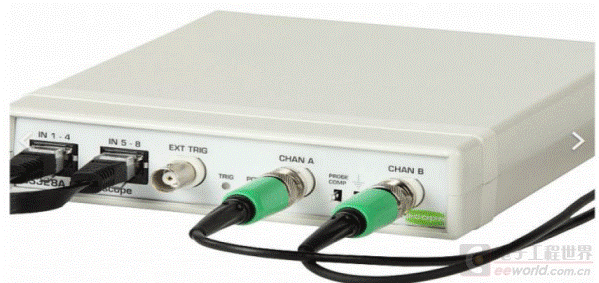

CS320A-FRA频率响应分析仪,及频率特性分析仪

CS320A-FRA信号产生部分:内置CS701信号发生器(1mHz-65MHz,正弦波信号,输出幅度0-7Vpp),输出部分具有隔离输出(300V CAT III),不需要外部隔离变压器就就可以进行频率响应分析。CS320A-FRA接收部分:就是一款USB数字示波器,10位(可以升级到14位)ADC,100MSa/s采样速率,2个模拟通道,4M存储深度。每个通道都具备DFT窄带滤波器功能,实现高达100dB的动态范围。增益精度0.05dB,相位精度0.1°
生产厂商: 迪阳公司代理 产品型号: CS320A-FRA
产品简介: CS320A-FRA信号产生部分:内置CS701信号发生器(1mHz-65MHz,正弦波信号,输出幅度0-7Vpp),输出部分具有隔离输出(300V CAT III),不需要外部隔离变压器就就可以进行频率响应分析。CS320A-FRA接收部分:就是一款USB数字示波器,10位(可以升级到14位)ADC,100MSa/s采样速率,2个模拟通道,4M存储深度。每个通道都具备DFT窄带滤波器功能,实现高达100dB的动态范围。增益精度0.05dB,相位精度0.1°

频率响应分析仪Frequency Response Analyzer可以测量两端口网络的频率响应。如电源,滤波器,音频功率放大器,变压器,伺服放大器等系统。您可以用它来测量组件或网络的阻抗,相位,电容,电感,Resr,质量因子/损耗因子等。对于电源系统,FRA可以测试电源控制环路的增益/相位(伯德图),测量电源正常工作时的输入/输出阻抗,以及电源的PSRR特性曲线等。频率响应分析仪产品作为一种专业的测试仪器,市场上的价格普遍在10万及以上,很多做电源环路测试的工程师都是望而却步。



CS320A-FRA是一款高性价比的频率响应分析仪,由新西兰CleverScope公司研发生产,CleverScope公司以其虚拟示波器而著名于世。 CS320A-FRA信号产生部分:内置CS701信号发生器(1mHz-65MHz,正弦波信号,输出幅度0-7Vpp),输出部分具有隔离输出(300V CAT III),不需要外部隔离变压器就就可以进行频率响应分析。CS320A-FRA接收部分:就是一款USB数字示波器,10(可以升级到14位)ADC100MSa/s采样速率,2个模拟通道,4M存储深度。每个通道都具备DFT窄带滤波器功能,实现高达100dB的动态范围。增益精度0.05dB,相位精度0.1°。分析软件可以做伯德图,阻抗图,PSRR曲线图显示,数据可以存储成文本

文件格式。






 CS320A-FRA还是一台数据记录仪,可以以最高3Mbps的采样速率无间隙地长时间记录双通道数据(可以高达数天时间,支持硬盘最高到500G)。

 CS320A-FRA的价格非常有竞争力,它是进口产品中价格最低的产品,

主要技术规格:



信号源: CS701, DDS合成,14DAC4096点,任意波形发生器)

频率范围:正弦波 0-65MHz

交流振幅:0 - 7Vp-p, 1mV步长

直流偏置:0 - ±3.5V

输出精度:相位噪声 -150dBc/Hz@1KHz频偏, SFDR -87dBc@10MHz信号输出

输出阻抗:50Ω

调制方式:相位,频率(点频,线性扫频,对数扫频),幅度

输出隔离:300Vrms, CAT III





分析仪:(2通道,100MHz数字示波器,10ADC100MSa/s采样率,4M存储深度)

频率测量范围:0-100MHz

通道数:2通道

输入阻抗:1MΩ

最大输入电压: 300Vrms

ADC位数:10位 (可以选配12位,14位)



采样率:1.5KSa/s-100MSa/s

数字窄带滤波器:0.3Hz-20MHz 6个可选)

l  增益精度:±0.05dB(<10MHz), ±0.2dB(<50MHz) 典型值(探头校准后)

l  相位精度:±0.1°(<10MHz), ±0.5°(<50MHz) 典型值(探头校准后)

动态范围:>100dB



分析软件:(CS300图形分析软件包)

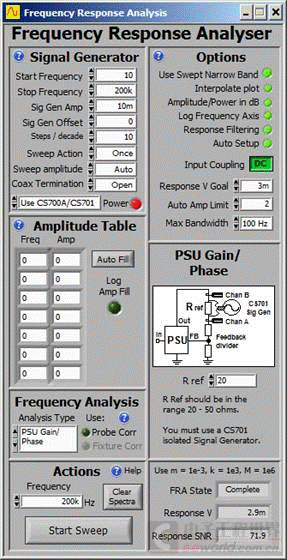

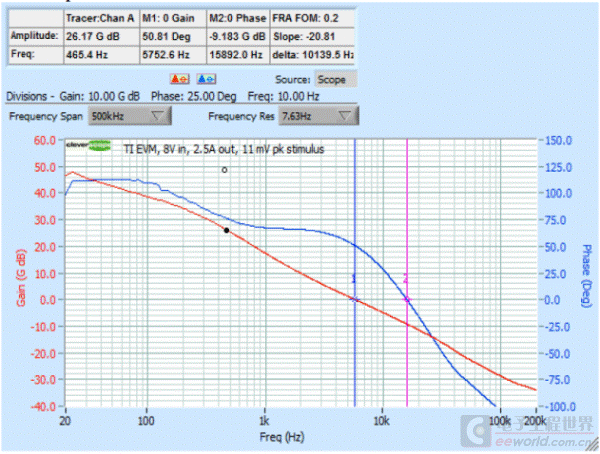

可以实时显示伯德图(增益,相位),阻抗图(Z, LCESR),PSRR特性曲线等

可以存储图片文件及数据文件



其他参数:

PC接口:USB2.0 (可以选配以太网接口)

供电电源:6-20V 直流电源, 6W功率,电源适配器100-240VAC 50-60Hz

温度:工作温度 0-40度, 储藏温度 -20-+60

湿度:<90% (0-40度),<60% >40度)

海拔高度:工作(3000米),不工作(15000米)

尺寸大小:高35mm, 153mm, 193mm (BNC接头)

重量:约1.6Kg







订货信息:



CS320A-FRA频率响应分析仪标准配置: 2模拟通道, 4M存储深度,CS300 分析软件包,2CS1001无源探头,10ADCUSB2.0接口控制,CS701隔离通道信号发生器,两年保修。



升级选件:

CS800  升级至8M存储深度

CS810  外部时钟输入,0-105MHz, 正弦/方波 0.5-3V

CS712U 升级ADC位数至12

CS714U 升级ADC位数至14

CS741U 增加10/100M 以太网控制接口,可以和PC机隔离

其他选件:

CS1070 功率放大器,50MHz带宽,36Vpp输出电压,1A电流

CS1100 测试夹具(3个),低阻抗(1mΩ-1KΩ),高阻抗(1-Ω25KΩ ,变压器测

        试(B-H,X primary, X leakage, Cww, N, X mutual)

CS1041 USB-USB隔离器

CS1010 5ns 延时线, 50Ω

CS1020 4通道连接线缆,可以将两台示波器级联为4个模拟通道



探头选件:

CS1001 探头,250MHz,1X/10X600V AC+DC

CS1002 高压探头,250MHz,100X, 1.5KV CAT II

CS1003 高压探头,50MHz,1000X, 1.5KV DC, 30KV AC脉冲,10KVrms 正弦波

CS1030 高压差分探头, 25MHz, 1.3KV

CS1031 高压差分探头, 50MHz, 6.5KV

CS1060 电流探头, DC-1MHz, AC/DC, 70A
