WS6以太网高速数据采集系统

集成多种功能:模拟输入,频率输入,定时器输出,数字I/O,模拟输出,与计算机多种通讯方式:无线、以太网、USB接口,WS6可驱动多台工作,总模拟输入扩至128通道,多种触发方式:可连续流盘。
生产厂商: 迪阳公司代理 产品型号: WS6-200
产品简介: 集成多种功能:模拟输入,频率输入,定时器输出,数字I/O,模拟输出,与计算机多种通讯方式:无线、以太网、USB接口,WS6可驱动多台工作,总模拟输入扩至128通道,多种触发方式:可连续流盘。



WS6WS5 以太网连接的数据采集卡是两款先进的LAN数据采集卡


可通过无线、以太网、USB三种模式连接电脑


WS6、WS5以太网数据采集卡有6种不同的基本型号:



型号:

采样速率

通道

最大存储

 连续存盘速率

带波形发生器

WS6-1000

1 GSa/s

4

256MB

200MSa/s



WS6-500

500M Sa/s

4

256MB

100MSa/s



WS6-200

200MSa/s

4

256MB

40MSa/s



WS5-540

500MSa/s

2+1输出

64MB

    20MSa/s

40MSa/s

WS5-530

500MSa/s

2+1输出

64MB

20MSa/s

30MSa/s

WS5-220

200MSa/s

2+1输出

64MB

10MSa/s

10MSa/s



基于无线、以太网、局域网连接的实时高速数据采集

容易实现远距离测量

无需担心损坏电脑,消除损坏电脑的风险

在负载下诊断发动机故障

以太网数据采集卡,是用户在测量中遇到难于解决的问题时,给用户提供的最佳解决方案

用示波器加速客户的创业创新步伐

基于PC的以太网数据采集卡的优势

1、内置UPS不间断电源,通过WiFi能进行高速无线测量

2、通过网络和互联网实现远距离测量,这样移动测量就变为很轻松的事情,例如在运输系统上采集,或移动装置上采集。

3、由于是无线测量,并且是电隔离的,所以无需与PC电脑连接。

4、独立测量,能高速200MSa/s实时高速记录。

5、容易的无线WiFi设置连接,自动发现,无需输入IP地址

6、有许多二次开发示例的SDK,可以方便地将无线(WiFi)示波器

集成到自己的应用系统中

无线、以太网数据采集软件

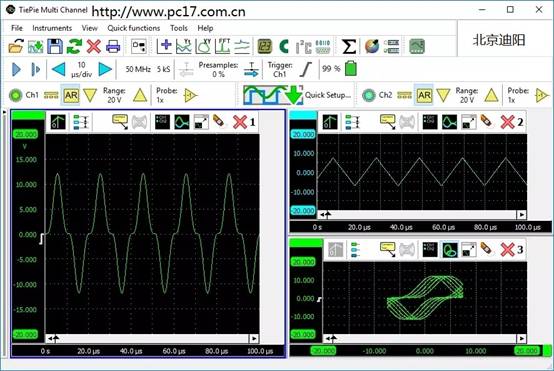

使用强大的多通道数据采集软件,无线、以太网数据采集可以当作示波器、频谱分析仪、数据记录器、万用表、任意波形发生器和协议分析仪用。该软件包括700多个快速设置,可以在一次单击中配置无线WiFi数据采集进行测量。快速设置的方法以树状结构图显示,按应用程序精心排序。只需点击几下鼠标就可以进行复杂的测量。





以太网数据采集卡的连接方式

使用USB 3.0直接连接到PC/笔记本电脑

连接到本地WiFi网络

通过本地网络连接

用于现场操作的独立WiFi网络

通过internet连接到远程位置

无线WiFi数据采集卡电池

使用内置电池,无线WiFi数据采集卡,可以在没有外部电源的情况下测量数小时。当通过无线WiFi连接采集时,这种内置电池拥有最好的电流隔离。此外,这种内置电池还具有UPS功能,可在断电时继续采集。


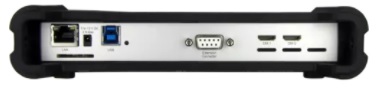

WS6无线、以太网数据采集卡

技术含量高的无线WiFi数据采集卡

1 GSa/s采样,四通道14位高分辨率以太网数据采集卡

主要规格

8121416位动态分辨率,0.25%直流垂直精度,0.1%典型值

高达1 GSa/s采样,高达250 MHz带宽

每个通道最多256 MB内存

高达200MSa/s的连续存储硬盘速率

1ppm时基精度

Ws6能无线WiFi连接电脑

使用Ws6以太网数据采集卡,比使用有线连接基于PC的数据采集卡还要容易:只需打开WS6并启动计算机上的多通道软件即可。

WS6不需要电源线,无需接口电缆,因为使用的是以太网连接到计算机上的,由于是电池供电,可以在满格电池上运行数小时,这样一来,测量是完全浮动,完全与计算机隔离。WS6无线WiFi示波器可以放在任何难以触及的测量测试场合,或者测量测试现场不能有电缆或电线进行连接的移动场合。

由于WS6是无线WiFi连接的数据采集器跟计算机没有接触,因此不存在损坏计算机的风险。

局域网LAN连接方式

当在有线网络可用的远程位置进行测量时,Ws6无线WiFi示波器也可以通过其LAN端口使用。通过网络在任何位置进行测量,而不需要计算机靠近被测对象。

WS6以太网数据采集使用1Gbit LAN网络连接,可以实现比无线WiFi方式更高的连续存储测量的性能。

USB 3.0连接方式

当不需要或不可能进行无线测量或局域网连接测量时,WS6无线WiFi示波器也可以通过USB3.0端口连接。这样还可以更高进行连续存储测量。此外,当通过USB口连接时,WS6无线WiFi示波器也可以通过CMI耦合电缆与其它示波器组合成多通道或其它测量模式。



WS5/Ws6无线WiFi示波器有很宽范围的使用环境,可以通过以太网(局域网、WiFi或广域网)连接使用,也可以通过USB 2.0 / 3.0连接使用。内置电池为无线WiFi示波器提供了完全无线连接测量。测量仪器与电脑之间完全光电隔离,不会损坏计算机,并能与被测物体保持较长距离。这种基于无线PC的高速数据采集为用户提供了更多的测量应用。

通过WAN连接,可以执行全球范围的测量。不需要网络方面的专门知识。多通道软件给出了可用的USB仪器和网络仪器的概述。只需打勾即可开始测量。



以太网数据采集卡具有以下优点:



无线采集通过WiFi进行(电流隔离),因为内置电池

移动采集是可能的,例如在运输系统和移动设备上

局域网和广域网数据采集可用于远距离采集

可在Wifi和局域网/广域网上连续实时高速数据采集

USB测量独立应用程序和高速数据采集高达200msa /s

WiFiScope是如此透明,以至于以太网连接的仪器似乎直接连接到计算机。示波器、频谱仪、数据记录仪和电压表的所有硬件和软件功能都通过网络保持可用。不需要特定的网络知识。

 我们的座右铭再次适用:插入即测量!

 为了降低基于pc的数据采集安装成本和增加灵活性,WiFiLAN / WAN测量仪器是解决方案。以前不可能实现的测量应用,例如长距离测量、在不安全或嘈杂的地方进行测量、在移动装置进行测量或在不同的地方阅读仪器进行测量,现在都可以实现。有了TiePie工程的WiFi示波器系列,可靠的WiFi和局域网/广域网测量解决方案现在可以在不影响测量质量的情况下获得。



以太网数据采集几种可能的连接方式:

多种连接方式进行高速数据采集



WS5WS6无线示波器为电子测量增添了新的维度。仪器可以在办公桌上测量及采集数据,也可从另一个办公室,或从测试现场,甚至从世界其它角落。用户只需要一个USB连接或无线连接或有线以太网LAN连接就能测量,这一点是WS6WS5独有的。



当标准示波器使用:



无论哪种类型的数据连接,都能使用仪器的最高采样率进行采集。因此,用WS6-1000以太网数据采集器,用户可在世界上任何地方以1GSa/s的采样率进行采集,这与数据连接方式无关。



流盘或高速数据采集模式



在流盘或高速数据采集模式下工作时,仪器连续测量而不丢失数据。实时流盘软件支持在连续测量的同时可查看测量数据,并将信号锁住观察。在高速数据采集模式下,最大采样速率取决于数据连接的速度。在实时流盘测量中,信号是连续测量的,没有中断。在高速数据采集过程中,可以立即查看测量数据,同时还可以浏览测量数据,查看已测量的数据。实时流盘存储在计算机的硬盘上,以便以后查看。



通过USB3.0连接,高速流盘数据采集为最快:200 MSa/s5 ns扫描间隔)。利用有线以太网LAN连接,高速数据采集速率约为20 MSa/s50 ns扫描间隔)。有了无线WiFi连接,高速数据采集速率大约是1MSa/s1秒的扫描间隔)。当然这些流盘速率还取决于所用计算机的性能。

WS6无线示波器的高速数据采集功能,为无线存储高速连续测量信号提供了多种可能。无线示波器可用于长达一年的连续数据记录。现在可以用无线示波器在长距离上高速记录数据。

9种测量方式:

第一种:近距离测量

高达200MSa/s实时流盘数据到计算机。

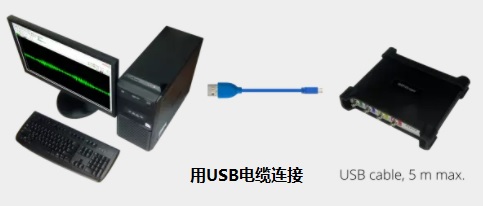

一台PC通过USB电缆直接连接到一个WS6无线采集卡

无线示波器可通过USB扣或外接电源供电,并备有UPS不间断电池供电。


第二种:远距离测量

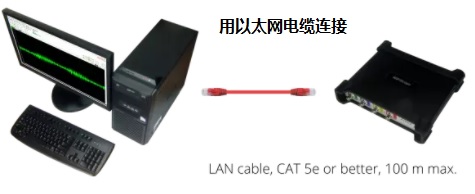

用网线可达100米的距离测量。通过增加网络交换机和额外的网络电缆,可以以100米为单位的步幅,增加测量距离。网络方式能高达20 MSa/s的实时高速数据流盘。一台PC通过网络LAN电缆直接连接到一个无线示波器。


第三种:电隔离测量

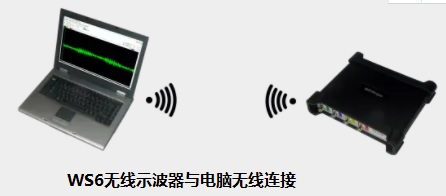

在无线WiFi信号范围内,与计算机能电隔离测量。避免了由接地回路引起的失真,并保护PC免受高压峰值的影响。无线网数据采集卡的应用程序与计算机不连接下使用。可进行高达1 MSa/s的实时数据记录,最长可记录许多天。

一台PC可无线WiFi直接连接到一个无线示波器上。

无线示波器由内置UPS电池或外部电源供电。


第四种:用多个无线示波器进行远距离测量

允许连续几天的高速实时数据流盘,采样间隔为50 ns20 MSa/s

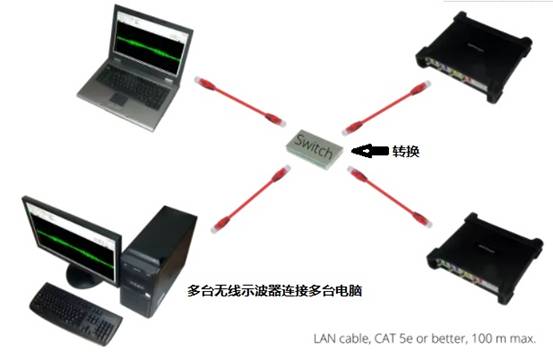

一台或多台PC通过网络LAN电缆连接到一台或多台无线示波器上。

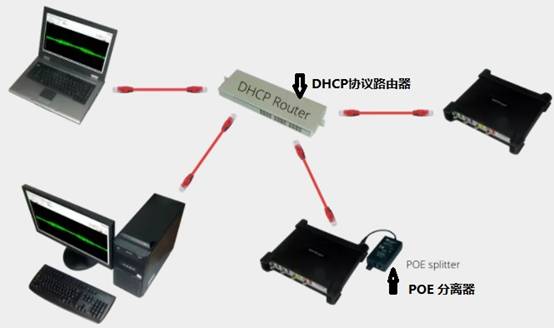

无线示波器由其内置UPS电池、以太网电源或外部电源供电。


第五种:监视多个过程并在不同位置进行测量

在不同的远程位置使用多个无线示波器在不同的位置使用多台pc机进行测量。可进行高达20 MSa/s的流盘测量。

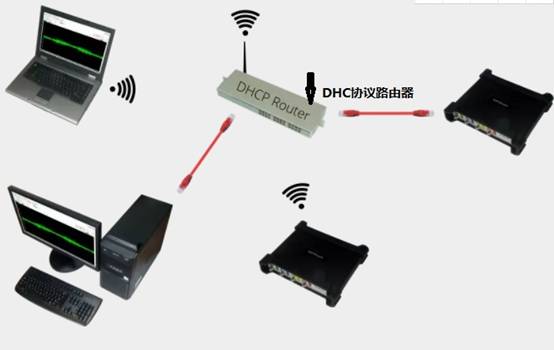

一台或多台PC连接到有线网络中的一台或多台无线示波器

无线示波器由其内置UPS电池、以太网电源或外部电源供电。





第六种:多台无线示波器进行电隔离测量



当必须在不同位置测量且不允许接地回路或可能存在较大电位差时,可使用多个无线示波器测量。采样率高达1 MSa/s的实时流盘测量是可能的。

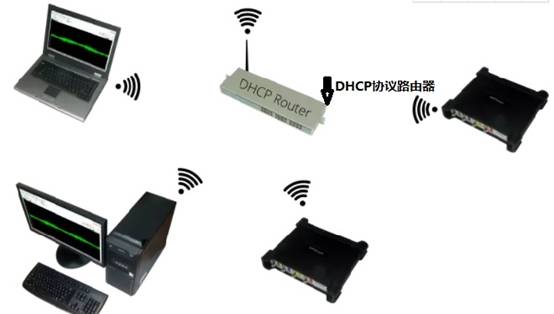

在无线WiFi网络中,一台或多台无线示波器可连接到一台电脑或多台电脑。

无线示波器由内置UPS电池或外部电源供电。


第七种:在现有局域网中用多个无线示波器进行电隔离测量

可实现采样率高达20 MSa/s的高速数据采集。

在有限/无线WiFi网络中一台或多台无线示波器可连接到一台电脑或多台电脑

无线示波器由其内置UPS电池、以太网电源或外部电源供电。



第八种:用多个无线示波器在不同位置进行长距离电隔离测量

高速流盘数据采集与采样率高达20毫秒/秒是可能的。

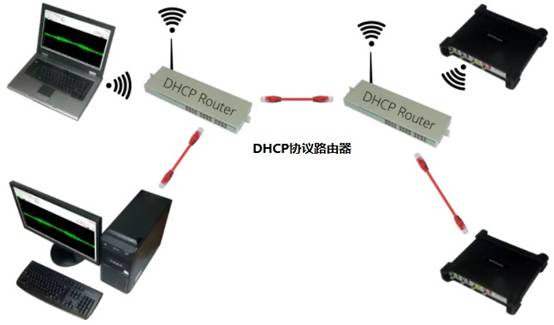

在不同的网络中一台或多台远端无线示波器可连接到一台电脑或多台电脑

无线示波器由其内置UPS电池、以太网电源或外部电源供电。


第九种:经互联网多台无线示波器进行全球测量

高速流盘数据采集与采样率高达5 MSa/s是可能的。

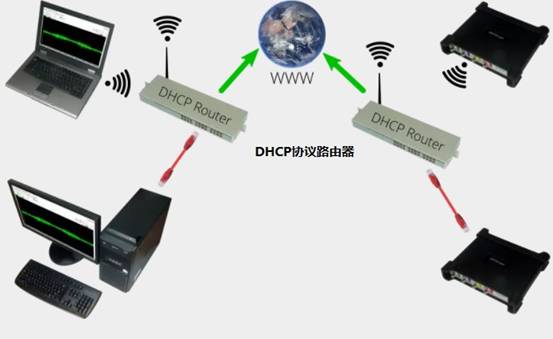

通过internet一台或多台远端无线示波器可连接到一台电脑或多台电脑

无线示波器由其内置UPS电池、以太网电源或外部电源供电。


WS6这款强大的无线WiFi示波器有高达1 GSa/s的快速采样、121416位的柔性分辨率,以及所有四个通道64MB的内存。示波器支持高达200 MSa/s的测量数据连续存储电脑硬盘,并可使用CMI接口与其他示波器同步,形成具有同步时基的多通道组合仪器。默认情况下,CMI接口在WiFiScope WS6上可用。可选件,WiFiScope WS6可以在每个信道上进行确认连接SureConnect连接测试和电阻测量。

WS6无线示波器在质量和灵活性上与其他任何示波器比较都是无与伦比的。



坚固的工业设计

WS6无线示波器采用坚固的设计。它的外壳前部和后部都装有橡胶保护装置。这些保护使WS6免受机械冲击的损坏。橡胶有助于吸收冲击,并保护WS6前部和后部的连接器,这部分属于保护区。

此外,橡胶防止WS6示波器滑动。橡胶保护器有特定的凹槽,简化了仪器的重叠。仪器上还有些孔,这些孔可连接一条带子,将仪器悬挂在受试者附近。

确认连接SureConnect功能:

WS6无线示波器的确认连接SureConnect功能,使使用者测量信号时立即告诉您测试探针或夹子是否真实的接触到信号。不用怀疑你的探头或探针接触到还是没有接触到信号。

关于确认连接SureConnect的更多信息请看PDF文件



电磁干扰预符合性试验

WS6-1000XMES无线示波器,电磁干扰分析仪的强大功能使用户能够快速进行良好的电磁干扰符合性测试。通过这种经济有效的测试,避免额外访问昂贵的EMC测试设备,节省了时间和金钱。提供的EMI探头组TP-EMI-HS6包含三个磁场(H场)探头和一个电场(E场)探头。三脚架确保探针可以正确地放置在被测物体上。

多个仪器同步连接



WS6示波器配备了复杂的CMI同步总线,允许通过耦合电缆将多个WS6示波器相互连接,组成多通道组合仪表。所有仪器将以相同的采样频率进行测量(0 ppm偏差!)。除了同步总线外,CMI还包含触发总线和检测总线。连接仪器的最大数量仅受可用USB端口数量的限制

高精度的分辨率:

WS6无线WiFi示波器有14位和16位的高分辨率。所以使用WS6示波器测量的信号时的分辨率是多数独立台式示波器的256倍,后者通常具有89位的低分辨率。WS6精密示波器的高分辨率使测量信号具有更高的精度,因此量化误差要低得多。



WS6示波器的大内存

当以高采样率进行测量时,需要长记录长度/大内存才能在采集缓冲器中记录完整的信号。其它多数示波器仅有2.5 kSamples100 kSamples存储内存,而 WS6示波器每个通道最多有256 MSamples存储内存,这取决于选定的分辨率和通道的数量。当以14位分辨率和所有四个通道进行测量时,每个通道的可用内存为32 MSamples内存。这给了用户300100000倍的内存。大的内存的一个优点是,一次只能准确捕获快速现象,或者一次可以测量完整的串行通信信号块。例如,完整的串行通信,如CAN总线信号,可以在一个记录中进行测量,然后进行审查和分析。

带宽限制功能:

通常带宽越大越好,这似乎付合常理,但带宽越宽,噪声也就越大。为了减少噪音, WS6示波器有为的每个通道带宽限制的设置,这样确保测量噪音很小,测量精度准确,能够稳定触发。

详细说明及技术指标请索要:QQ1325280760

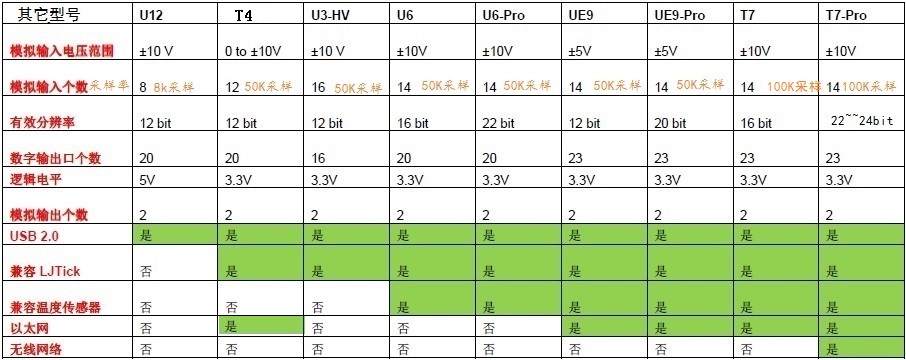

其它以太网数据采集卡:
