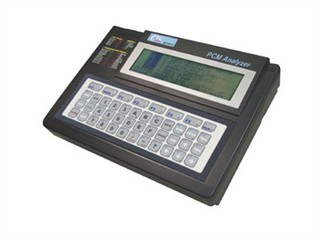

CTC BTM-10 E1信道分析仪

提供E1差错测试和分析,能够按照G.821、G.826标准验证分析E1线路的性能
&可在N×64K数据口进行差错的分析测试
生产厂商: 迪阳公司销售 产品型号: CTC BTM-10
产品简介: 提供E1差错测试和分析,能够按照G.821、G.826标准验证分析E1线路的性能 &可在N×64K数据口进行差错的分析测试

产品系列:
BTM10-E1:E1全功能测试仪
BTM10A-E1:不包括脉冲模框分析功能
BTM10B-E1:不包括数据口测试功能
BTM10C-E1:不包括脉冲模框分析和数据口测试功能

BTM10分析仪是便携的手持式PCM E1信道测试设备 ,为现场分析和维护E1(2.048Mbps)信道而设计,用于E1传输链路及其数据、话音通路的全面测试。可在中断业务和不中断业务的情况下进行测试。BTM10分析仪丰富强大的状态显示、性能测试和分析、数据监视、存储打印和远端控制等功能让您使用时得心应手。

产品系列:
BTM10-E1:E1全功能测试仪
BTM10A-E1:不包括脉冲模框分析功能
BTM10B-E1:不包括数据口测试功能
BTM10C-E1:不包括脉冲模框分析和数据口测试功能

功能特点:

功 能
•提供E1差错测试和分析,能够按照G.821、G.826标准验证分析E1线路的性能
•可在N×64K数据口进行差错的分析测试
•多种差错测试码型供选用,还可由用户编程,为测试带来了极大的灵活性
•提供编码差错、帧比特差错、CRC-4差错、E-bit差错、双极性差错的精确测试
•提供线路频率和电平测试以及脉冲模框分析,能够按照G.703标准验证接口接收信号的质量
•提供受控、非受控、帧和定时的滑动测试,以分析E1线路的同步问题
•可进行N×64Kbps数据的分出和插入,能够在不干扰其它时隙的情况下测试某一时隙或FE1数据
•可分出和插入64kbps音频,内置音频信号发生器(发送60-3950Hz的音频信号)和扬声器用于测试和监听
•可显示所有时隙比特和随路信令比特。也可设置随路信令比特,用以进行信令的传输分析
•提供端接、桥接、数字配线架监测口等多种连接方式,可方便地接入被测线路
•人工或自动地进行告警和环路设置,用于检测系统的告警功能
•Sa比特设置和监测:可对复帧的Sa比特设置和监测

特 点
便携的手持式E1线路测试设备
广泛应用于E1线路的现场分析和维护
有低电压指示的可充电电池
大的LCD屏幕显示

技术指标:
E1技术特性
1、E1/CEPT的接收器接口
线路编码:HDB3/AMI
脉冲特性:符合ITU G.703
抖动容限:满足ITU G.823
输入端口类型:
  同轴线对:BNC(不平衡)
  对称线对:小型三芯插座或DB15(平衡)
接收定时范围:2.048MHz±4000Hz
输入模式:(使用自动增益控制)
终端方式:
  同轴线对阻抗:75欧姆电阻性(不平衡)
  对称线对阻抗:120欧姆电阻性(平衡)
  回波损耗:>18dB
  接收灵敏度:+3dB~-40dB
桥接方式:
  阻抗:>1000欧姆
  接收灵敏度:+3dB~-30dB
DSX-MONitor(数字配线架监测)方式:
  同轴线对阻抗75欧姆电阻性(不平衡)
  对称线对阻抗120欧姆电阻性(平衡)
  接收灵敏度:+6dB~-30dBsx

2、E1/CEPT的发送器接口
比特率:2048KHz±10PPM
线路编码:HDB3/AM1
脉冲特性:符合ITU G.703
脉冲幅度:
  同轴线对75欧姆时,标称2.37V
  对称线对120欧姆时,标称3.00V
零幅度:最大±0.1V
抖动容限:满足ITU G.823
输出端口类型:
  同轴线对:BNC(不平衡)
  对称线对:小型三芯插座或DB15(平衡)
发送时钟源:
  内定时:2.048MHz±10PPM
  外定时:从RX恢复定时(环回定时) 数据接口定时
3、E1/CEPT帧结构
FAS(PCM31)
FAS+CRC4+CAS(PCM30+CRC)

FAS+CAS(PCM30)
不成帧

FAS+CRC4(PCM31+CRC)

4、输出电平(精确到:±1dB)
0dB
-7.5dB

-15dB
-22.5dB
产品应用:

E1/T1 电路应用:
  可进行E1信道传输分析,测试逻辑错误,双极性错误, 码型错误及CRC错误的误码数,误码率,误码秒和无误码秒.并且提供 G.821 测试分析,可显示E1线路所有时隙之信令比特和接收内容
FE1 电路应用:
BTM10可对DSU/CSU的V.35/RS-449的数据接口进行NX64K的数据电路测试,并可显示各时隙的内容。
模拟FE1 CSU/DSU测试功能:
  BTM-10能够根据用户端设备的速率,将用户设备的数据装入E1线路中,模拟FE1 DSU/CSU功能。

VF 电路应用:

可发送/接收音频信号,以测试用户线路的音频特性。
