USB接口:400MHz,32通道虚拟逻辑分析仪

32路,电压域值范围:-6V~6V:最大采样:400MHz,带宽:150 MHz,最小时间分辨率2ns采样深度:64M
生产厂商: 迪阳公司专卖 产品型号: LA4032
产品简介: 32路,电压域值范围:-6V~6V:最大采样:400MHz,带宽:150 MHz,最小时间分辨率2ns采样深度:64M



2.基本配件:




产品
LA4032
排线
             USB数据线

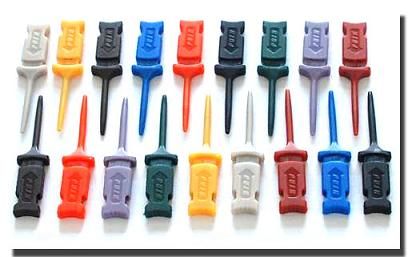

3.其它图片:




4. 特性
LA4032 USB 虚拟逻辑分析仪是专门用于观测数字信号的测试测量仪器,它具有多线示波器和其它自动测试仪器的优点。 采用先进的大规模集成电路,整合了USB 2.0 、CPLD 、FPGA、高频数字电路、嵌入式系统等先进技术,采用USB2.0供电即插即用,相对于传统的台式逻辑分析仪具有更高性能价格比,携带方便,简单易用,扩展性好等优点,是替代传统设备的最佳选择。
LA4032 是一款500MHz ,34通道高性价比逻辑分析仪,可用于各种数字电路的开发、测量、分析和调试工作,是电子研发,电子测量工程师,高校师生的科研开发和教学的得力助手。LA5034同时也是一款拥有多种崭新测量手段的仪器。
1.   具有足够多的输入通道,能同时观测很多路数据流信息或控制信息,并以某种方式捕捉窄脉冲干扰。
2.   具有延迟能力,能够捕捉所需观察点前后的波形,具有多种捕捉数字信息的功能。
3.   具有存储记忆能力,能看到偶然的出错信息,并可以从记忆下的状态中寻找故障源。
4.   具有直观而灵活的显示方式,便于动态分析,能进行信息的变换,可以用二进制,十进制,十六进制或ASCII码显示信息,方便程序的修该和调试。

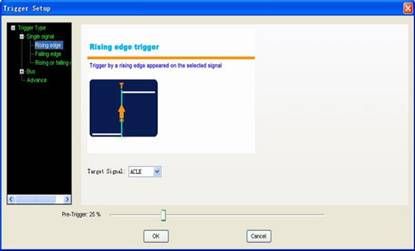

5.   具有多种触发方式,可以在很长的数据流中,对所观察分析的那部分信息做出准确的定位,从而捕获对分析有用的信息,对于软件分析,它可利用其触发功能跟踪运行的程序。对于硬件分析,触发功能可以检测并显示系统中存在的干扰和毛刺。
6.   可靠的毛刺检测能力。由于数字电路的竞争现象,信号间串扰、外界干扰和电源藕等因素,常常使信号中夹杂着不规则的毛刺,这会引起电路运行出错。逻辑分析仪能够通过特殊的毛刺检测技术捕捉并显示毛刺。

3. 硬件指标
通道数量
32
输入阻抗
200K (C=10p)
输入电压范围
-60V~60V
电压域值范围
-6V~6V
最大采样速度
400 MHz
最大输入信号带宽
150 MHz
最小时间分辨率
2ns
采样深度
64M Sample
存储深度
2G bits
压缩模式最大数据记录时间
10hour
压缩模式最大采样速度
200 MHz
触发器最大工作速度
250 MHz
兼容输入
TTL,LVTTL,CMOS,LVCOMS,ECL,PECL,EIA
静电保护区
15KV
冲击电压保护
Max 250V 0.5s
主机接口
USB Port
使用温度
-10℃~60℃

7.软件支持

软件支持:  Windows 2000, Windows XP ,VISTAWindows 7
