LA5034:500MHZ虚拟逻辑分析仪

LA5034 是一款500MHz ,34通道高性价比逻辑分析仪,存储深度:2K,带宽:150MHZ
生产厂商: 迪阳公司专卖 产品型号: LA5034
产品简介: LA5034 是一款500MHz ,34通道高性价比逻辑分析仪,存储深度:2K,带宽:150MHZ

2.基本配件:


                    产品
    LA5034

                     排线

      USB 数据线

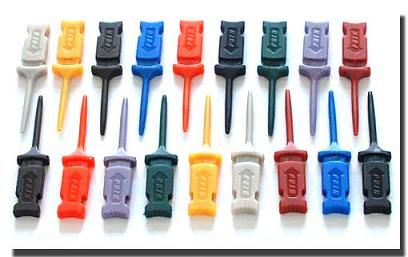

测试夹

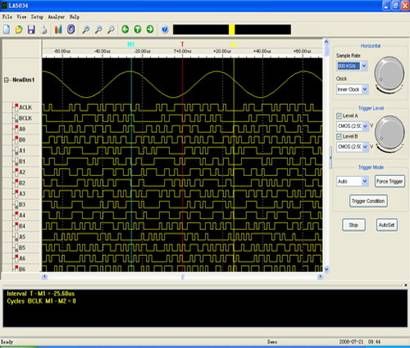

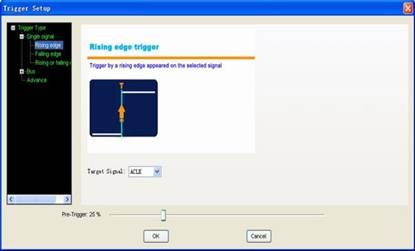

3.其它图片:




4. 特性
LA5034 USB 虚拟逻辑分析仪是专门用于观测数字信号的测试测量仪器,它具有多线示波器和其它自动测试仪器的优点。 采用先进的大规模集成电路,整合了USB 2.0 、CPLD 、FPGA、高频数字电路、嵌入式系统等先进技术,采用USB2.0供电即插即用,相对于传统的台式逻辑分析仪具有更高性能价格比,携带方便,简单易用,扩展性好等优点,是替代传统设备的最佳选择。
LA5034 是一款500MHz ,34通道高性价比逻辑分析仪,可用于各种数字电路的开发、测量、分析和调试工作,是电子研发,电子测量工程师,高校师生的科研开发和教学的得力助手。LA5034同时也是一款拥有多种崭新测量手段的仪器。
1.   具有足够多的输入通道,能同时观测很多路数据流信息或控制信息,并以某种方式捕捉窄脉冲干扰。
2.   具有延迟能力,能够捕捉所需观察点前后的波形,具有多种捕捉数字信息的功能。
3.   具有存储记忆能力,能看到偶然的出错信息,并可以从记忆下的状态中寻找故障源。
4.   具有直观而灵活的显示方式,便于动态分析,能进行信息的变换,可以用二进制,十进制,十六进制或ASCII码显示信息,方便程序的修该和调试。
5.   具有多种触发方式,可以在很长的数据流中,对所观察分析的那部分信息做出准确的定位,从而捕获对分析有用的信息,对于软件分析,它可利用其触发功能跟踪运行的程序。对于硬件分析,触发功能可以检测并显示系统中存在的干扰和毛刺。
6.   可靠的毛刺检测能力。由于数字电路的竞争现象,信号间串扰、外界干扰和电源藕合等因素,常常使信号中夹杂着不规则的毛刺,这会引起电路运行出错。逻辑分析仪能够通过特殊的毛刺检测技术捕捉并显示毛刺。


5. 硬件指标

通道数量
34
输入阻抗
200K (C=10p)
输入电压范围
-60V~60V
电压域值范围
-6V~6V
最大采样速度
500 MHz
最大输入信号带宽
150 MHz
最小时间分辨率
2ns
采样深度
2K Sample
存储深度
68K bits
压缩模式最大数据记录时间
10hour
压缩模式最大采样速度
200 MHz
触发器最大工作速度
250 MHz
兼容输入
TTL,LVTTL,CMOS,LVCOMS,ECL,PECL,EIA
静电保护区
15KV
主机接口
USB Port
使用温度
-10℃~60℃


7.软件支持:

软件支持:  Windows 2000, Windows XP ,VISTA,Windows 7
