AT-AWG500:500MHzUSB接口任意波形发生器

500MHz采样,16位分辨率,4MB存储,8通道,USB接口.
生产厂商: 迪阳公司代理 产品型号: AT-AWG500
产品简介: 500MHz采样,16位分辨率,4MB存储,8通道,USB接口.
特性:
  • 500 MHz 16 位任意波形发生器卡
  • AT-XSS 总线连接8台仪器

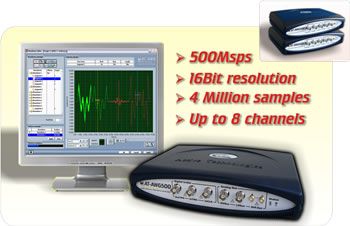

AT-AWG500是一款高性能500Mhz16Bit任意波形发生器。
AT-AWG500
数字引擎拥有强大的并行结构,它能在运行中执行复杂的信号处理,并产生高速率、高分辨率的波形序列。数字引擎由模拟前端支持,提供三个不同特性的输出并带有模拟信号调理选项。

AT-AWG500
可作为产生高质量波形的理想选择,总是采用最容易的方法来产生最简单的和最复杂的波形。
AT-AWG500
的并行数字引擎可运行于任意波,DDS (直接数字合成)True Arb(需外部时钟)模式,其更新率为500Mhz,分辨率是16位。

描述:
AT-AWG500使用AT-XSS (同步扩展系统)系统可扩展至8个同步输出8通道@ 500Ms/s而不损失性能。
两类软件均提供用户友好的图形界面来控制所有的AT-AWG500功能。基础软件提供立即开始的使用环境,结合AT-AWG500可产生大多数常用的波形。
完整软件能完全支持所有AT-AWG500功能,且在工作环境中带多个显示窗口和高级编辑工具。
典型应用:
  • 一般AWG应用
  • 高保真信号用于通讯和半导体元件及系统测试
  • 用作半导体测试上的可编程电源,其低阻抗输出可仿真电源通断瞬态变化.
  • 跳频
  • 脉冲产生 (电流极限特性, 快速上升时间和低脉冲相差, 高电压摆动和输出电流)
  • AM紧邻载波,多音频测试, FM双音频调制, 给载波添加噪声
  • MFSK,MPSK,BPSK,QPSK (带两个波形和一个累加器)
  • 汽车上:如撞击时安全气囊信号的产生
  • 使用DDS时钟
  • 时钟增频
  • 抖动冗余测试
  • 产生PRBS(伪随机二进制序列)
  • 传感器仿真
  • 同步多个仪器
  • 声纳浮标通信
AT-AWG500特点
  • 500 MHz 16 Bit 任意波形发生器
  • 通过AT-XSS总线可连接8个仪器
  • 可产生高达349,504种不同波形
  • 波形序列可定义为静态或动态更新
  • 触发方式:单值,连续,阶跃,脉冲
  • 16ASK调制
  • 调制方式可静态定义或在运行中动态更新以产生任意波形
  • DDS模式:36DDS, FSK,PSK,7.27mHz分辨率
  • 低压输出:单端50 Ohm全功率带宽,
    < 600 ps
    上升时间, ±3V电压摆动
  • 高压输出::单端50 Ohms输出,
    < 1.8 ns
    上升时间, ±12V电压摆动, 可编程模拟滤波,衰减和电流限制
  • 差分输出:差分100 Ohm输出,
    < 1.2 ns
    上升时间, ±6V电压摆动, 可编程模拟滤波器和共模电压
    USB 2.0
    接口(兼容USB 1.1)
  • Windows 2000/XP操作系统
软件特性
  • 便于操控和设置
  • 项目导航提供多个显示窗口
  • 复合波形编辑器
  • 幅值和频率/相位调制
  • 波形序列编辑
  • 噪声编辑
  • 滤波编辑
  • LabVIEWC/C++ 开发包
