pico5204(三合一)双通道数字示波器+频谱+波形发生器

PicoScope 5203 , 2通道数,8 位,带宽250 MHz ,单次采样1 GS/s ,最大采样(重复信号),20 GS/s 缓冲器大小128MS/通道,带波形发生器
生产厂商: 迪阳公司代理 产品型号: pico5204
产品简介: PicoScope 5203 , 2通道数,8 位,带宽250 MHz ,单次采样1 GS/s ,最大采样(重复信号),20 GS/s 缓冲器大小128MS/通道,带波形发生器

在现代PC示波器和昂贵的传统台式示波器之间做出选择很难吗?
具有领导级的带宽,采样率和存储深度以及内置任意波形发生器,5000系列PC示波器使你的选择更容易。
250 MHz带宽
1 GS/s实时采样率
128MS记录长度
任意波形发生器
没有放弃的示波器






















在此价位的所有其它示波器都会要你放弃这三种关键参数中的一个:带宽,采样率或者记录长度。
但PicoScope 5000系列不让你放弃任何一种关键性能。高带宽和采样率
在PicoScope 5000的心脏是它能够精确地和失真最小地使信号数字化。1 GS/s的实时采样率使250 MHz
的模拟带宽更加完备。对于重复信号,一种等效采样( ETS )模式增加采样率到20 GS/s。
超大容量缓存
现在大多数数字示波器都有高采样率,但是它们中的很多只有微小的缓冲存储器,这意味着你只
能在少量时基上使用最大的采样率。5204示波器的巨大128MS(128,000,000)记录长度确保复杂的波形
在全部采样率下都能被捕捉到。


整套包含:
PicoScope 5000系列示波器模块
2x250MHz可切换探头
USB线缆
通用AC适配器
结实存放箱
PicoScope示波器软件
终身免费软件升级



























PicoScope示波器软件
PicoScope 5000示波器提供PicoScope 6示波器软件,它让你的PicoScope示波器成为示波器,
频谱分析仪和万用表。PicoScope 6同上代软件一样容易使用,并且生成相同效率的屏幕空间应用,
但是现在有更多的响应和更现代的用户界面。软件的新功能包括可牵引的轴线,改良的放大工具和
波形回放工具,它能够自动记录至少32个波形。

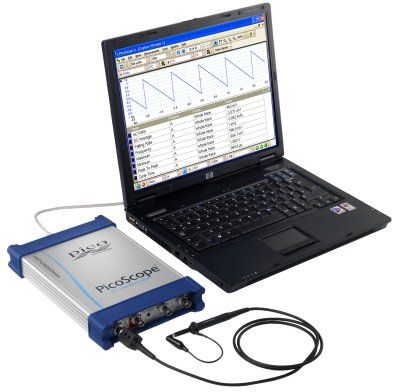

好东西放入一个小包中
PicoScope 5000 PC示波器占用你宝贵的桌面空间非常少。创新的防滑外套设计使PicoScope 5000示波器
能够水平使用也能垂直使用 - 特别是你的桌面空间有限时。
与传统的台式示波器不同,PicoScope 5000 PC示波器轻量和小巧完全能够放入你的笔记本电脑包,
但是对于额外的保护你可以用所配的结实存放包。除了紧凑的设计,存放包能够安全地存放和保护你的示波器,
测试线,探头和电源器 - 还有足够的地方放用户手册和软件CD。
PicoScope 5000 PC示波器包括做测试所必需的所有东西。PicoScope 5000 PCO提供的存放包中包含USB线,
两根250 MHz x1/x10示波器探头,示波器软件和通用电源适配器,让你在世界的任何地方使用。
满足你全部需要的示波器
带有领先水平的带宽,采样率和存储器深度,和一大串先进的高端特点,PicoScope 5000 PC示波器
带给你所需要的功能和性能。PicoScope 5000系列示波器容易使用和高性价比是传统台式示波器的
最佳替代品。PicoScope 5204是PC示波器设计的先锋,同时对于有预算的项目,PicoScope 5203
具有5204的全部性能,但是存储器减小为32MS。
作为一家公司,我们已经花费了至少17年的时间倾听用户的要求。这种反馈和我们无与伦比的经验产生
的结果是PicoScope 5204双通道示波器。它具有领先级的带宽,采样率和存储器深度,以及一大串先进的高端功能。
高级触发具有大多数示波器所具有的标准触发,PicoScope 5000系列还具有更多的触发,帮助你捕捉你需要的数据。
高级触发包括:
脉冲宽度
脉冲少于/大于指定时间宽度可以被触发。
窗口
如果信号进入或外出一个指定的窗口 - 由2个门限值定义 - 一个触发事件能够被生成。可选择地,
该事件能够被脉冲宽度,以及其它触发源限定。
Dropout
触发在信号停止切换用户定义的时间量之后,能够被其它触发源限定。
延迟
一旦触发事件已经被确认,该模块能够被配置触发到第n个事件并且也能够被用户定义的时间量延迟。
逻辑值
触发范围,识别用户定义的逻辑状态和式样。有4个逻辑触发源:CHA, CHB, EXT and AUX I/O。
进一步了解高级触发>

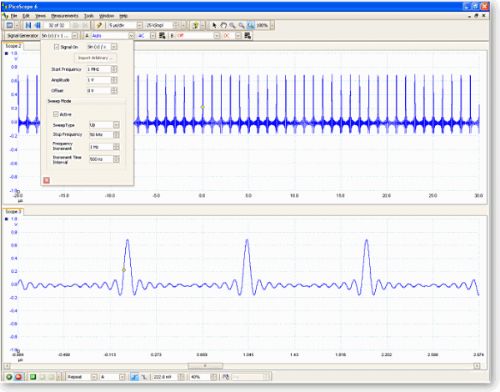

任意波形发生器
PicoScope 5000系列示波器具有内置的信号发生器输出。这能够从存储的波形库中产生标准的波形包括正弦波,
方波,三角波,上斜,下斜,sin(x)/x,高斯,半正弦波,白噪音和DC水平。你也可以使用功能强大的内置
12bit, 125 MS/s任意波形发生器( AWG )定义你自己的波形。
频谱分析仪
点击一个按键,一个波形捕捉窗口被打开显示所选通道的频谱图。该频谱分析仪允许在频率领域观察频率达
到250 MHz的信号。全范围的设置让你控制频谱带,窗口类型和显示模式的数量。
高速数据采集
如果128 M样本记录长度不够用,提供的驱动和软件开发组合让用户写自己的软件或者接入常见的第3方软件包。
该驱动支持数据流动功能,无缝的连续数据能够经由USB 2.0被传输到PC的RAM或者硬盘,驱动达到6 MS/s。

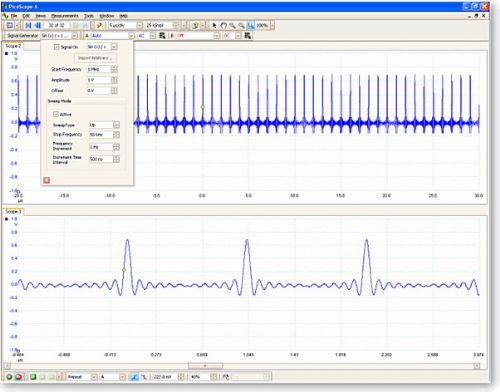

任意波形发生器
PicoScope 5000系列示波器包含了一个集成的任意波形发生器(AWG),这个12位,125MS/s的AWG可产生几乎所有形状的波形。
生成的波形可以被用来输入到你要测试的设备中进行分析,因为它的促进,以确认正确的操作,或以突出故障。
轻松定义复杂的波形
你可以使用一个文本文件来编程任意波形发生器,该文件最多可以有8192个样本点,使你可以定义复杂波形。
因为PicoScope可以导出CSV和TXT文件,你甚至可以用你的PicoScope 5000示波器捕捉波形,然后用AWG把波形重现。
Arbitrary Waveform Generator

任意波形发生器支持单、双和四指数模式,使波形缓冲器得到充分的应用。
单模式。发生器重复地输出缓冲区中原始的内容。这个模式可生成非对称的波形,也可以用这个模式来生成对称的波形,但如果用双模式和四模式时,缓存空间将会得到更有效的利用。
single mode

双模式。该发生器输出缓冲区中从头到尾的所有内容,然后又按反方向从缓冲区中输出一次作为第二次扫描。这使你只能指定一个具有双重对称的波形,如高斯函数,波形的另一半是由发生器自己来填充的。
dual mode

四模式。该发生器输出缓冲区里的内容,然后又以相反的方向重新输出一遍作为第二次扫面。第三和第四次的扫描跟第一和第二次扫面的动作是一样的,只不过是把波形的数据反向。这使你只能制定一个与波形前四分之一周期部分成四重对称的波形,如正弦波。另外的由发生器四分之三波形是由发生器填充的。
quad mode
自带的强力工具
其自带的任意波形发生器是一个强力的工具,是你的测试平台一个很有价值的补充。当其余示波器、频谱分析仪
和数据采集装置都集成在一起时,它就成为一个特殊工具中的一部分了。一个紧凑的测量模块——PicoScope 5000系列示波器,
拥有四大强大性能的工具。
5000 系列高性能示波器软件
示波器控制
显示区保持整齐使数据观察最佳化,常用的控制例如电压范围选择,时基,存储器深度,通道选择等放置在前面板上,
方便快速进入。更多先进的控制和功能位于选择菜单上。

10000个波形缓存
高级触发
高级缩放控制
任意波形发生器
自动安排坐标轴
自动设置
自动测量
AWG编辑器
CMD-line文件转换
连续流模式
可定制探头
数字余辉模式
轻松数据导出
等效采样
免费升级
线性插值
低通滤波
波罩测试
数学函数
快速触发模式
参照波形
分辨率增强
串行解码
信号发生器
Sin(x)/x插值
频谱分析模式
XY示波器模式

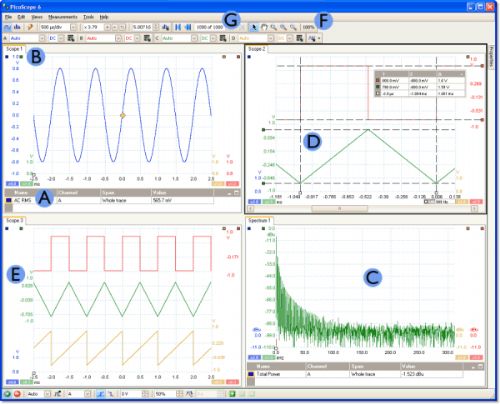

自动测量
a该功能显示计算的测量值和参数用于故障诊断,分析或者观察,这是一个强大的功能。每个捕捉窗口
屏幕能够显示很多需要的自动测量值。

功能强大的视觉捕捉和分析
多种观察方式:在PicoScope软件上观察捕捉的数据可能不那么简单,但是该软件的强大之处也在于能
用多种观察方式展现数据。PicoScope软件能够用16个窗口显示波形数据并且全部可调尺寸和形状,
可以充分利用电脑整个显示屏。
b频谱分析:PicoScope也是一个容易使用的频谱分析仪。设置你自己的显示参数,或者压下自动设置按
键就可以马上显示。你可以同时看示波器显示和频谱显示。

显示工具
db标尺:每个轴线都有一对标尺能够被拖放到屏幕上,可以方便地测量时间,幅值和频率。
e轴线拖动:在每个显示窗内的每个通道的垂直轴线可以方便地调整,方法是点击该轴线值
并向上或向下拖动。当一个通道的数据遮蔽另一个通道的数据时该功能特别有用。
f先进的放大和滑动工具:当用这套浏览和放到工具操作数据显示窗口时,你现在可以享受更大的自由和简便。
这些包括选取框放大工具,你可以在你想放大的区域画一个框即可。
g波形回放工具:PicoScope软件现在具有一个循环波形缓冲存储器,能够自动记录至少10000个波形,
可以滚动和重放数据,当你试图查找间歇性事件时,该功能特别有用。

5000 系列高性能示波器参数

示波器 - 垂直
型号
PicoScope 5203
PicoScope 5204
带宽(在探头尖)
250 MHz
上升时间(计算值)
1.4 ns
输入通道数
2 通道
垂直分辨率
8 位
12 位
DC 精度
±3%
输入特性
1 MΩ 并联 15 pF
输入类型
单端,BNC接头
输入耦合
软件可选 AC/DC
输入范围(满量程)
±100 mV to ±20 V 分为 8 个量程
过载保护
±100 V (DC+AC 峰值)

示波器 - 水平
最大采样率(单触发)
一个通道在用
两个通道在用

1 GS/s
500 MS/s
最大采样(重复信号
20 GS/s
最大采样率(连续流动模式
1 MS/s (在示波器内记录长度极限为 20 MS。使用附带的 API 时,记录长度无限。

32 MS/通道
16 MS/通道

128 MS/通道
64 MS/通道
缓存大小(在流动模式下)
每通道 2 M 采样点
达到 10000 个波形
时基范围
5 ns/div to 200 s/div
时基精度
50 ppm

触发
触发模式
正常 , 自动, 重复, 单个, 等效,快速
基本触发
上升/下降沿触发
脉冲宽度,丢失, 开窗, 延迟, 逻辑,边沿带磁滞
外部触发
触发门限
分辨率
输入特性
带宽
过载保护

可变,可达 ±20 V
12 mV 典型
BNC, 1 MΩ
150 MHz
±100 V

频谱分析仪
频率范围
DC to 250 MHz
bin 最大数
1,048,576
分辨率
8 bits
显示模式
幅值、平均值、峰值保持
窗型
矩形、高斯、三角形、布莱克曼、布莱克曼-哈里斯、汉明、汉恩、平顶

任意波形缓冲器
10 to 8192 个样本
标准波形
正弦, 方形, 三角, 斜(向上 / 向下), sin (x)/x, 高斯, 半正弦, 噪音, DC
Bandwidth
DC to 20 MHz
特殊模式
触发, 门控
采样率
125 MS/s
输出特性
BNC, 50 Ω
分辨率
12 位
振幅
±250 mV to ±2 V ( ±2.5 V 带DC偏置 )
DC 偏置
±1 V

附加输入/输出(AUX IO)
输入阻抗
100 kΩ
输出阻抗
600 Ω
最大输入电压
5 V
输入门限
1.65 V (名义)

PC 要求
最小
处理器: Pentium II处理器或同级
内存: 64 MiB (XP) / 512 MiB (Vista) / 1 GiB (Win 7) 最小
操作系统: 32 or 64-bit edition of Microsoft Windows XP SP2, Vista or Windows 7
端口: USB 2.0 compliant port
建议
处理器: 2 GHz Pentium IV 处理器或同级
内存: 256 MiB (XP) / 1 GiB (Vista / Win 7)
操作系统: 32 or 64-bit edition of Microsoft Windows XP SP2 (or above), Vista or Windows 7
端口: USB 2.0兼容口

环境
操作环境
温度范围
Humidity

0 °C 至 45 °C (15 °C至40 °C对于标称精度)
5% to 80% RH, 非冷凝
存放环境
温度范围
湿度

-20 至 +60°C
5 至 95% RH, 非冷凝

物理尺寸
尺寸
170 x 255 x 40 mm (6.7 x 10.0 x 1.6 in )
重量
0.9公斤 ( 31.7 oz )

软件
PicoScope 6 for Windows
PicoScope 6软件是你全面的测试和测量实验室。功能包括:
捕捉模式 - 示波器,频谱分析仪和,余辉模式。
数学通道 - 求反数,加法,减法,乘法和除法通道,或者用标准的四则运算,指数和三角函数生成你自己的函数。
波罩容限测试 - 合格/不合格, 不合格计数, 总数
串行解码 - 串行总线数据解码,例如 I²C,CAN总线等等
自动测量
示波器模式: AC RMS, 周期, DC平均, 占空比, 下降率, 下降时间, 频率, 高脉冲宽度, 低脉冲宽度, 最大, 最小, 峰与峰, 上升时间和上升率
频谱模式: 峰值上的频率, 峰值上的振幅, 总功率, 总谐波失真(THD), 总谐波失真加噪音(THD+N), 无杂散动态范围(SFDR), 信号+噪音+信号失真+信噪比(SINAD), 信噪比(SNR)和互调失真(IMD)。
输出数据格式 - Comma separated values (CSV), tab delimited (TXT), windows bitmap (BMP), graphics interchange format (GIF), portable network graphics (PNG), MATLAB 4 format (MAT)。
PicoScope 6软件的详细介绍 >
Linux 驱动
32-bit 和 64-bit
软件开发包
适用于各种编程语言的驱动和样例代码不断增加。

语言支持
软件
PicoScope 6

全面支持: English, Français, Deutsch, Italiano, Español
菜单和对话支持: 中文 (简体), 正體中文 (繁體), eština, Dansk, suomi, Ελληνικ, Magyar, Norsk, Polski, Português, român, Русский, Svenska, Türkçe
文档
用户指引
安装指引
编程指引

English
English, Français, Deutsch, Italiano, Español
English

常规
附加硬件(内含)
PicoScope 6 软件, 驱动, SDK
结实存放箱
2 x 250 MHz x1/x10 示波器探头
USB 2.0 线
交流适配器
电源
AC 适配器
6 V ±5% @ 2.5 A
提供的外部适配器
符合
欧洲 EMC 和 LVD 标准
FCC 法规 Part 15 Class A
RoHS 兼容
保修
5 年
注意: 当使用PicoScope 6软件时标称的参数才适用。
