80MSa/s采样,2通道便携式手持示波器

采样率 80MSa/s,2通道,输入带宽 20M,垂直分辨率 8bit,灵敏度 5mV/div-5V/div
生产厂商: 迪阳公司代理 产品型号: ZB-2201
产品简介: 采样率 80MSa/s,2通道,输入带宽 20M,垂直分辨率 8bit,灵敏度 5mV/div-5V/div

ZB-2201数字示波表是我公司根据众多电子工程师的研发,生产,调试,维修的要求开发出该款数字示波表,该示波表集示波器和

万用表功能于一身,与传统示波表相比,内置锂电池,工作时无需外部电源,移动方便,尤其是现场应用,更显灵活。多种触发方式,

有自动,普通,单次触发,可以锁住并存储传统示波器所无法观测的非周期性信号。体积小巧,外表美观,界面友好,附有RS-232

通讯线和PC软件,可将存储的波形上传至PC机,进行数据分析和编入文档。

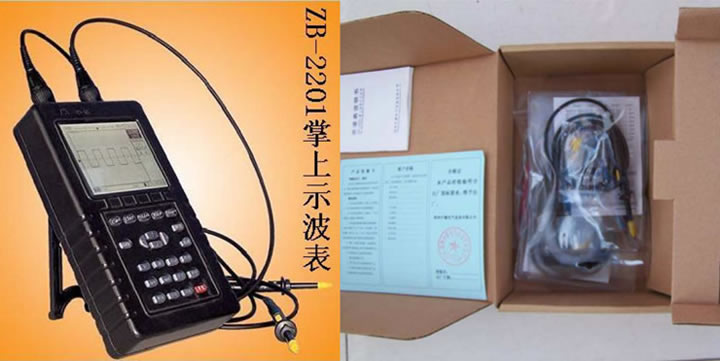

     ZB-2201
数字示波表能快捷准确的发现电路中的问题,是电子工程师的得力助手,必将给您的工作带来极大的方便。
    ZB-2201
示波表 , 在不大的体积内(118mm*200mm*45mm)集成了数字示波表和万用表的功能.波形及波形参数同屏显示,可显示最

大值,最小值,平均值,均方根,峰峰值,周期,频率,正脉宽,负脉宽上升时间,下降时间等到十五种参数万用表方面可测量 电阻,

二极管,直流电流,交流电流等

采样
采样方式 实时采样
采样率 80MSa/s
输入
输入通道 2通道
输入带宽 20M
输入耦合 交流,直流或接地(AC,DC,GND)
输入阻抗 1MΩ,20pF
最大输入电压 300Vp-p
垂直
垂直分辨率 8bit
灵敏度 5mV/div-5V/div

探头 1X位置 10X位置
带宽 直流-2M 直流-20M
水平
水平分辨率 50ns-5s
采样速率 5Sa/s-80MSa/s
一般技术规格
体积 118mm*200mm*45mm
电池 3.7V聚合物锂电池 3.2AH
充电器 恒流电压 4.2VDC 1000mA
通讯 RS232接口 PC软件
屏幕 320水平*240垂直像素 显示尺寸:80mm*60mm
触发 两通道可选 自动,普通,单次

万用表
电阻档位 200,2K,20K,200K,2M,20M,自动
二极管档位 带报警
电流(直流) 2mA,20mA,200mA,2A,自动
电流(交流) 2mA,20mA,200mA,2A,自动




ZB-2201S手持数字示波器在ZB-2201示波表的基础上去掉了万用表功能。根据客户的反应,一般工程师手头必备万用表,而且在测量波形时一般不用测量电阻电流等值,如把ZB-2201的万用表功能去掉,则可以降低该款产品的成本,为更多客户所接受。我们也考虑到,在生产线上和教学应用中,有时只用示波功能,并不使用万用表功能,让客户多掏钱购买平时使用不到的功能是不合适的,所以,我们新推出了ZB-2201S手持数字示波器,并把价格也降低了一些,使该款产品具有更高的性价比。



ZB-1201S手持式数字示波器是我公司根据众多电子工程师的研发,生产,调试,维修的要求,在原ZB-2201双通道手持式数字示波器的基础上开发出的单通道产品。该款数字示波器简化了原产品的不太常用的功能,把第二通道改为外部触发信号的输入。保证了该款产品在一般的电子产品的调试维修和教学试验中够用好用。
ZB-1201S手持式数字示波器把成本压缩到了最低,使用户能以普通模拟示波器的价格买到一款技术更先进的,体积更小的,重量更轻的数字存储示波器。比如波形的锁定,放大,缩小,存储和分析都是模拟示波器无法实现的,而在实际工作中经常用到的功能。
