WS5、WS6以太网虚拟示波器

WS5\WS6以太网示波器1 GSa/s采样,2~4通道14位高分辨率以太网LAN示波器。8、12、14、16位动态分辨率,0.25%直流垂直精度,0.1%典型值,高达250 MHz带宽,每个通道最多256 MB内存,
高达200MSa/s的连续存储硬盘速率
生产厂商: 迪阳公司代理 产品型号: WS5或WS6
产品简介: WS5\WS6以太网示波器1 GSa/s采样,2~4通道14位高分辨率以太网LAN示波器。8、12、14、16位动态分辨率,0.25%直流垂直精度,0.1%典型值,高达250 MHz带宽,每个通道最多256 MB内存, 高达200MSa/s的连续存储硬盘速率

WS5、WS6以太网LAN示波器

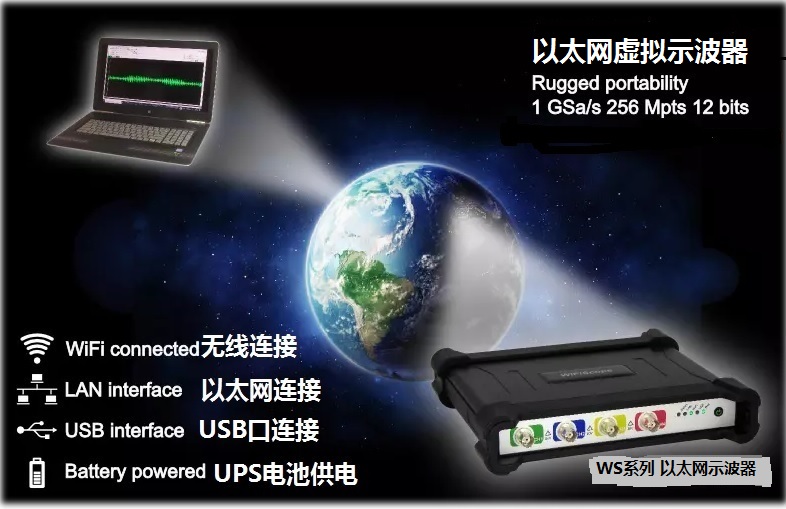

可通过三种方式连接电脑:以太网、无线、USB ,灵活配置

技术含量高的以太网LAN示波器
1 GSa/s采样,四通道14位高分辨率以太网LAN示波器。
主要规格
8、12、14、16位动态分辨率,0.25%直流垂直精度,0.1%典型值
高达1 GSa/s采样,高达250 MHz带宽
每个通道最多256 MB内存
高达200MSa/s的连续存储硬盘速率
1ppm时基精度

WS5、WS6能以太网LAN连接电脑


WS6WS5无线数据采集卡有6不同的基本型号:



型号:

采样速率

通道

最大存储

 连续存盘速率

带波形发生器

WS6-1000

1 GSa/s

4

256MB

200MSa/s



WS6-500

500M Sa/s

4

256MB

100MSa/s



WS6-200

200MSa/s

4

256MB

40MSa/s



WS5-540

500MSa/s

2+1输出

64MB

    20MSa/s

40MSa/s

WS5-530

500MSa/s

2+1输出

64MB

20MSa/s

30MSa/s

WS5-220

200MSa/s

2+1输出

64MB

10MSa/s

10MSa/s


使用WS5、Ws6以太网LAN示波器,比使用有线连接基于PC的示波器还要容易:只需打开WS6并启动计算机上的多通道软件即可。
WS5、WS6以太网LAN示波器可以放在任何难以触及的测量测试场合,或者测量测试现场不能有电缆或电线进行连接的移动场合。
由于WS6是无线连接的示波器跟计算机没有接触,因此不存在损坏计算机的风险。
局域网LAN连接方式
当在有线网络可用的远程位置进行测量时,Ws6以太网LAN示波器也可以通过其LAN端口使用。通过网络在任何位置进行测量,而不需要计算机靠近被测对象。
WS6以太网LAN示波器使用1Gbit LAN网络连接,可以实现比以太网LAN方式更高的连续存储测量的性能。
USB 3.0连接方式
当不需要或不可能进行以太网测量或局域网连接测量时,WS6以太网LAN示波器也可以通过USB3.0端口连接。这样还可以更高进行连续存储测量。此外,当通过USB口连接时,WS6以太网LAN示波器也可以通过CMI耦合电缆与其它示波器组合成多通道或其它测量模式。


WS5/Ws6以太网LAN示波器有很宽范围的使用环境,可以通过以太网(局域网、LAN或广域网)连接使用,也可以通过USB 2.0 / 3.0连接使用。内置电池为以太网LAN示波器提供了完全以太网连接测量。测量仪器与电脑之间完全光电隔离,不会损坏计算机,并能与被测物体保持较长距离。这种基于以太网PC的示波器为用户提供了更多的测量应用。

通过WAN连接,可以执行全球范围的测量。不需要网络方面的专门知识。多通道软件给出了可用的USB仪器和网络仪器的概述。只需打勾即可开始测量。

LAN示波器具有以下优点:
以太网测量通过LAN进行(电流隔离),因为内置电池
移动测量是可能的,例如在运输系统和移动设备上
局域网和广域网数据采集可用于远距离测量
可在LAN和局域网/广域网上连续实时高速数据采集
USB测量独立应用程序和高速数据采集高达200msa /s
LANScope是如此透明,以至于以太网连接的仪器似乎直接连接到计算机。示波器、频谱仪、数据记录仪和电压表的所有硬件和软件功能都通过网络保持可用。不需要特定的网络知识。
我们的座右铭再次适用:插入即测量!
为了降低基于pc的数据采集安装成本和增加灵活性,LAN和LAN / WAN测量仪器是解决方案。以前不可能实现的测量应用,例如长距离测量、在不安全或嘈杂的地方进行测量、在移动装置进行测量或在不同的地方阅读仪器进行测量,现在都可以实现。有了TiePie工程的LAN示波器系列,可靠的LAN和局域网/广域网测量解决方案现在可以在不影响测量质量的情况下获得。

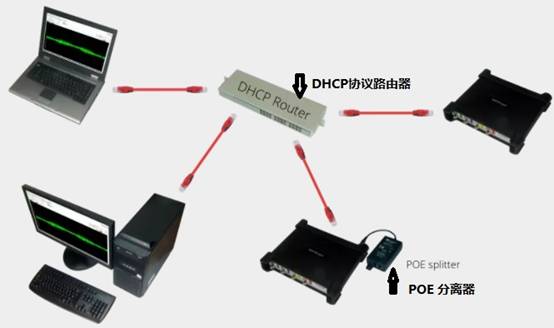

以太网示波器几种可能的连接方式:
多种连接方式进行高速数据采集
WS5和WS6以太网示波器为电子测量增添了新的维度。仪器可以在办公桌上测量及采集数据,也可从另一个办公室,或从测试现场,甚至从世界其它角落。用户只需要一个USB连接或以太网连接或有线以太网LAN连接就能测量,这一点是WS6、WS5独有的。

当标准示波器使用:

无论哪种类型的数据连接,都能使用仪器的最高采样率进行采集。因此,用WS6-1000以太网示波器,用户可在世界上任何地方以1GSa/s的采样率进行测量,这与数据连接方式无关。
流盘或高速数据采集模式
在流盘或高速数据采集模式下工作时,仪器连续测量而不丢失数据。实时流盘软件支持在连续测量的同时可查看测量数据,并将信号锁住观察。在高速数据采集模式下,最大采样速率取决于数据连接的速度。在实时流盘测量中,信号是连续测量的,没有中断。在高速数据采集过程中,可以立即查看测量数据,同时还可以浏览测量数据,查看已测量的数据。实时流盘存储在计算机的硬盘上,以便以后查看。
通过USB3.0连接,高速流盘数据采集为最快:200 MSa/s(5 ns扫描间隔)。利用有线以太网LAN连接,高速数据采集速率约为20 MSa/s(50 ns扫描间隔)。有了以太网LAN连接,高速数据采集速率大约是1MSa/s(1秒的扫描间隔)。当然这些流盘速率还取决于所用计算机的性能。
WS6以太网示波器的高速数据采集功能,为以太网存储高速连续测量信号提供了多种可能。以太网示波器可用于长达一年的连续数据记录。现在可以用以太网示波器在长距离上高速记录数据。
9种测量方式:

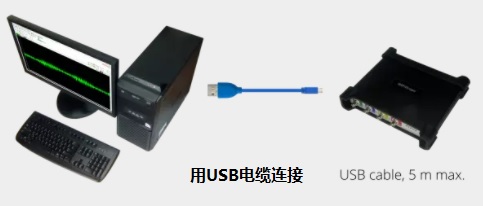

第一种:近距离测量
高达200MSa/s实时流盘数据到计算机。
一台PC通过USB电缆直接连接到一个WS6以太网示波器
以太网示波器可通过USB扣或外接电源供电,并备有UPS不间断电池供电。

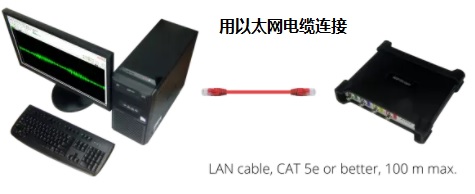

第二种:远距离测量
用网线可达100米的距离测量。通过增加网络交换机和额外的网络电缆,可以以100米为单位的步幅,增加测量距离。网络方式能高达20 MSa/s的实时高速数据流盘。一台PC通过网络LAN电缆直接连接到一个以太网示波器。

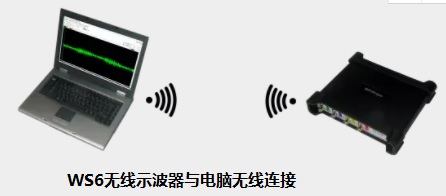

第三种:电隔离测量
在以太网LAN信号范围内,与计算机能电隔离测量。避免了由接地回路引起的失真,并保护PC免受高压峰值的影响。以太网示波器的应用程序与计算机不连接下使用。可进行高达1 MSa/s的实时数据记录,最长可记录许多天。
一台PC可以太网LAN直接连接到一个以太网示波器上。
以太网示波器由内置UPS电池或外部电源供电。

第四种:用多个以太网示波器进行远距离测量
允许连续几天的高速实时数据流盘,采样间隔为50 ns或20 MSa/s。
一台或多台PC通过网络LAN电缆连接到一台或多台以太网示波器上。
以太网示波器由其内置UPS电池、以太网电源或外部电源供电。

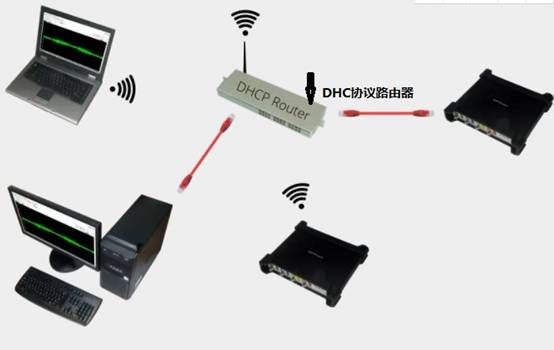

第五种:监视多个过程并在不同位置进行测量
在不同的远程位置使用多个以太网示波器在不同的位置使用多台pc机进行测量。可进行高达20 MSa/s的流盘测量。
一台或多台PC连接到有线网络中的一台或多台以太网示波器

以太网示波器由其内置UPS电池、以太网电源或外部电源供电。

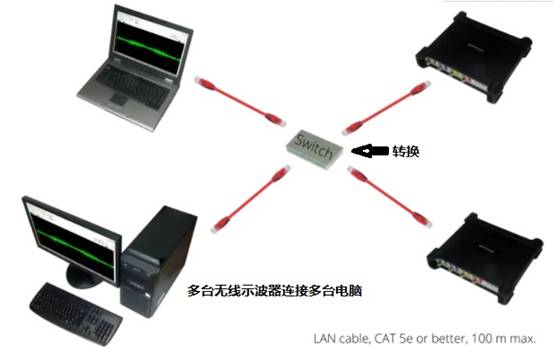

 第六种:多台以太网示波器进行电隔离测量
当必须在不同位置测量且不允许接地回路或可能存在较大电位差时,可使用多个以太网示波器测量。采样率高达1 MSa/s的实时流盘测量是可能的。
在以太网LAN网络中,一台或多台以太网示波器可连接到一台电脑或多台电脑。
以太网示波器由内置UPS电池或外部电源供电。

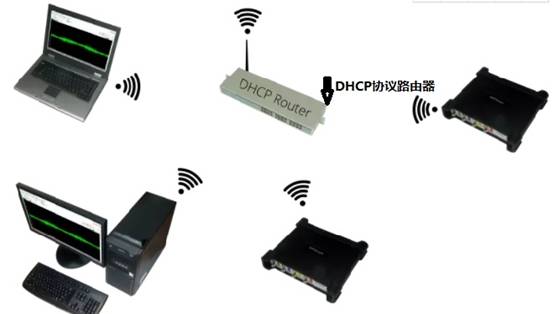

第七种:在现有局域网中用多个以太网示波器进行电隔离测量
可实现采样率高达20 MSa/s的高速数据采集。
在有限/以太网LAN网络中一台或多台以太网示波器可连接到一台电脑或多台电脑

以太网示波器由其内置UPS电池、以太网电源或外部电源供电。

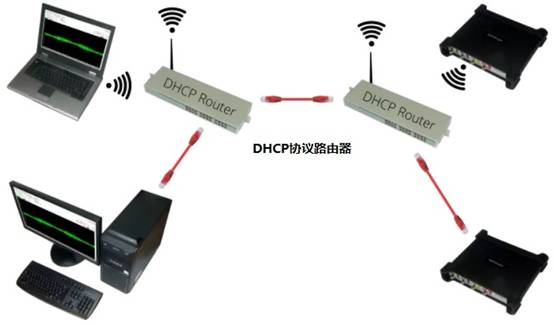

 第八种:用多个以太网示波器在不同位置进行长距离电隔离测量
高速流盘数据采集与采样率高达20毫秒/秒是可能的。
在不同的网络中一台或多台远端以太网示波器可连接到一台电脑或多台电脑
以太网示波器由其内置UPS电池、以太网电源或外部电源供电。

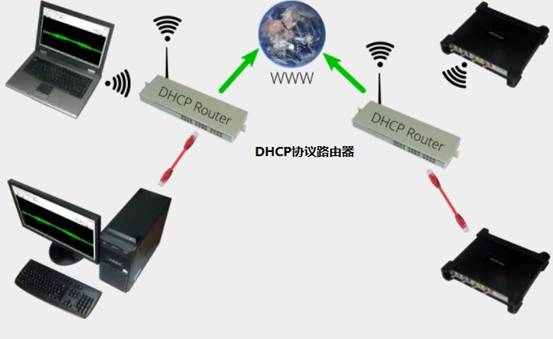

第九种:经互联网多台以太网示波器进行全球测量
高速流盘数据采集与采样率高达5 MSa/s是可能的。
通过internet一台或多台远端以太网示波器可连接到一台电脑或多台电脑
以太网示波器由其内置UPS电池、以太网电源或外部电源供电。

WS5、WS6这款强大的以太网LAN示波器有高达1 GSa/s的快速采样、12、14和16位的柔性分辨率,以及所有四个通道64MB的内存。示波器支持高达200 MSa/s的测量数据连续存储电脑硬盘,并可使用CMI接口与其他示波器同步,形成具有同步时基的多通道组合仪器。默认情况下,CMI接口在LANScope WS5、WS6上可用。可选件,LANScope WS6可以在每个信道上进行确认连接SureConnect连接测试和电阻测量。
WS5、WS6以太网示波器在质量和灵活性上与其他任何示波器比较都是无与伦比的。
