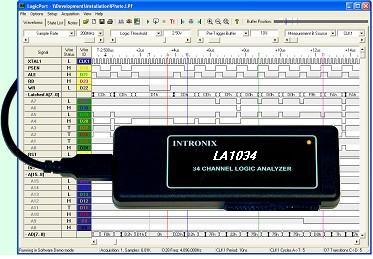

34通道500MHz,逻辑分析仪+300MHz频率计+逻辑笔

34通道同时500MHZ实时采样,带宽100MHz,200MHZ状态采样速率,采样深度34X2048采样点,独特的数据压缩功能,使采样深度扩展33倍。
生产厂商: 迪阳公司专卖 产品型号: LA-1034
产品简介: 34通道同时500MHZ实时采样,带宽100MHz,200MHZ状态采样速率,采样深度34X2048采样点,独特的数据压缩功能,使采样深度扩展33倍。

34通道500MHz采样USB口逻辑分析仪+300MHz频率计+I2C,SPI,RS232.CAN解码分析+逻辑笔

主机价格:1480, 全套进口配件价格:1000,国产配件:500



  • LA1034逻辑分析仪是专门用于观测数字信号的测试测量仪器,它具有多线示波器和其它自动测试仪器的优点。 采用先进的大规模集成电路,整合了USB 2.0 CPLD FPGA、高频数字电路、嵌入式系统等先进技术,采用USB2.0供电即插即用,相对于传统的台式逻辑分析仪具有更高性能价格比,携带方便,简单易用,扩展性好等优点,是替代传统设备的最佳选择。

LA1034 是一款500MHz ,34通道高性价比逻辑分析仪,可用于各种数字电路的开发、测量、分析和调试工作,是电子研发,电子测量工程师,高校师生的科研开发和教学的得力助手。LA1034同时也是一款拥有多种崭新测量手段的仪器。

逻辑分析仪特性:

1   具有足够多的输入通道,能同时观测很多路数据流信息或控制信息,并以某种方式捕捉窄脉冲干扰。

2   具有延迟能力,能够捕捉所需观察点前后的波形,具有多种捕捉数字信息的功能。

3   具有存储记忆能力,能看到偶然的出错信息,并可以从记忆下的状态中寻找故障源。

4   具有直观而灵活的显示方式,便于动态分析,能进行信息的变换,可以用二进制,十进制,十六进制或ASCII码显示信息,方便程序的修该和调试。

5   具有多种触发方式,可以在很长的数据流中,对所观察分析的那部分信息做出准确的定位,从而捕获对分析有用的信息,对于软件分析,它可利用其触发功能跟踪运行的程序。对于硬件分析,触发功能可以检测并显示系统中存在的干扰和毛刺。

6   可靠的毛刺检测能力。由于数字电路的竞争现象,信号间串扰、外界干扰和电源藕合等因素,常常使信号中夹杂着不规则的毛刺,这会引起电路运行出错。逻辑分析仪能够通过特殊的毛刺检测技术捕捉并显示毛刺。





硬件指标:

34通道



时序采样速率:

500MHz/s  1KHz~~~500MHz/s  标准的125

状态采样速率:

200MHz/s

测量带宽:

MHz/s

采样存储深度:

34*2048采样点,独特的实时采样数据压缩功能和数据导入功能,使采样深度扩展33倍。

触发方式:



触发位置任意设定,用以观察触发前后的数据

立即触发

 当电平A满足时触发

当电平B满足时触发

当电平A满足或电平B满足时触发

当电平A和电平B同时以任何顺序满足时触发

当电平A满足然后电平B再满足时触发

沿触发

波形样本触发

采样数据触发

持续采样点或时间触发

多极触发:

触发序列最大250MHZ,最小4ns脉冲宽度,触发事件计数16Bit

状态方式设置/同步

2.0/0ns,窗口调节 +/- 2.5ns

通道间斜率:

0.6ns 典型,1.0ns 最大

输入阻抗:

200K ,并行<5PF,供电电流200mA (PCUSB口提供)

频率计功能:

300MHZ硬件频率计数器,10HZ分辨率,4个通道,实时测量和显示所选通道的频率和周期。

门限电压:

+6V-6V可调域值触发电平,50mV分辩率,最大输入电压+/-40VI2C, SPI,RS232 解码分析, A/D(模数转换)数值检测.

时基精度:

+/- 0.005%.

输入灵敏度:

0.25Vpp @50MHz, 0.5Vpp@150MHz.0.8Vpp@250MHz

输入动态范围:

10V (峰峰值)

最大输入电压:

+/- 40V 直流(DC),15V 交流峰峰值(AC)

支持电流:

200mv,USB口供电.

温度范围:

-10度至 +65度。

机器配置:

最小系统支持 Pentium III (400MHz或更快),32MB内存,显示分辨率800X600 (推荐1024X768)

Windows98/Me/2000/xp



解码分析+逻辑笔+I2C, SPI,RS232  分析
