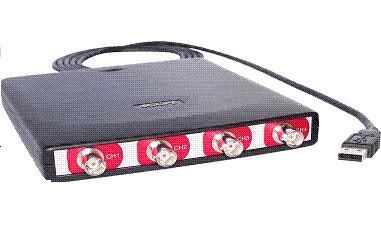

HS4-50MHz四通道12位高速USB总线数据采集卡
生产厂商： 荷兰泰谱公司
产品型号： HS4
产品简介：
4通道测试仪(数字多用表，数字示波器,频谱分析仪和瞬态记录仪),50M采样每秒，可变分辨率12-16位,存储深度128K,Labview驱动
售价：￥14800
USB总线高速数据采集卡：
采样速率:1M~~2GS/s,通道数:1~~4通道,分辨率:8Bit~~16Bit
存储深度:32K~700MB:带宽:1MS/s~~500MS/s:总线接口:USB
有示波器软件、二次开发库。价格:19000~99800元。
|
型号（USB总线）
|
位数
|
采样率
|
带宽
|
通道
|
缓存
|
价格
|
|
DSO2090/32K
|
8bit
|
100MS/s
|
40MHz
|
2
|
32k
|
1980
|
|
DSO2150/32K
|
8bit
|
150MS/s
|
60MHz
|
2
|
32K
|
2180
|
|
DSO2250/512K
|
8bit
|
250MS/s
|
100MHz
|
2
|
512k
|
3900
|
|
DSO2902AM2
|
8bit
|
500MS/s
|
130MHz
|
2
|
512K
|
4900
|
|
DSO2902AG2
|
8 bit
|
1GS/s
|
170MHz
|
2
|
1024K
|
6900
|
|
DSO2904AM2
|
8 bit
|
500MS/s
|
130MHz
|
4
|
512K
|
9800
|
|
DSO2904AG2
|
8 bit
|
1GS/s
|
170MHz
|
4
|
1024K
|
14800
|
|
DSO2904GB
|
8 bit
|
1 GS/s
|
200MHz
|
4
|
8M
|
19800
|
|
DSO3064
|
8bit
|
200MS/s
|
60MHz
|
4
|
16M
|
4900
|
|
HS805
|
8bit
|
1GS/s
|
300MHz
|
2
|
32M
|
2XXXX
|
|
PICOSCOPE4424
|
8bit
|
250MS/s
|
100MHz
|
4
|
8M～32M
|
7xxxx
|
|
DSO5200/28K
|
9bit
|
200MS/s
|
100MHz
|
2
|
28k
|
2980
|
|
DSO5200A/1M
|
9bit
|
250MS/s
|
100MHz
|
2
|
1M
|
3980
|
|
|
|
|
|
|
|
|
|
HS3-5MHz
|
12bit
|
5MS/s
|
2MHz
|
2
|
128K
|
7xxx
|
|
HS3-50MHz
|
12bit
|
50MS/s
|
20MHz
|
2
|
128K
|
9xxx
|
|
HS3-100MHz
|
12bit
|
100MS/s
|
40MHz
|
2
|
128K
|
12xxx
|
|
HS4-5MHz
|
12bit
|
5MS/s
|
2MHz
|
4
|
128K
|
7xxx
|
|
HS4-50MHz
|
12bit
|
50MS/s
|
20MHz
|
4
|
128K
|
14xxx
|
|
CS320A
|
12bit
|
100MS/s
|
40MHz
|
2
|
4M～8M
|
19xxx
|
|
PICOSCOPE4224
|
12bit
|
80MS/s
|
20MHz
|
2
|
32M
|
8xxx
|
|
PICOSCOPE4424
|
12bit
|
80MS/s
|
20MHz
|
4
|
32M
|
13xxx
|
|
PICOSCOPE4426
|
12bit
|
125MS/s
|
50MHz
|
2
|
32M
|
19xxx
|
|
PICOSCOPE4427
|
12bit
|
250MS/s
|
100MHz
|
2
|
32M
|
22xxx
|
|
ADQ112
|
12bit
|
1.1GS/s
|
700MHz
|
1
|
170M
|
5xxxx
|
|
ADQ212
|
12bit
|
550S/s
|
1.2GHz
|
2
|
85M
|
6xxxx
|
|
ADQ412
|
12bit
12bit
|
3.6GS/s
1.8GS/s
|
2GHz
1.3GHz
|
2
4
|
700M
350M
|
9xxxx
|
|
|
|
|
|
|
|
|
|
ADQ114
|
14bit
|
800MHz
|
700MHz
|
1
|
128M
|
6xxxx
|
|
ADQ214
|
14bit
|
400MHz
|
1.2GHz
|
2
|
128M
|
7xxxx
|
|
CS328A
|
14bit
|
100MS/s
|
40MHz
|
2
|
4M～8M
|
23xxx
|
|
|
|
|
|
|
|
|
频谱分析仪 |
|
|
|
瞬态记录仪 |
概要: HS3-5MHz 10MHz 25MHz 50MHz 四种型号:可用于高速采集

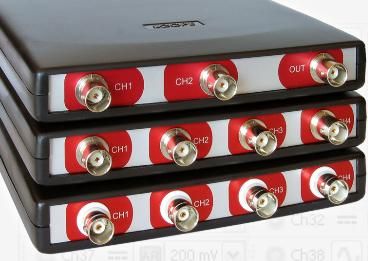

HS4 通过同步电缆连接，可购成128通道高速数据采集卡。
.jpg)
HS4 做为高速采集卡，12~~16位分辨率，提供二次开发DLL 库， Labview驱动。
概要:
有4种采样率的仪器:分别是:5MHz/s 价格:7900元 10MHz/s 价格是:8900元,25MHz/s 价格:9900元, 50Mhz/s 价格:14800元
50MHz/s 带光隔离输入(差分输入)价格是:16800元
HS4只要与标准的个人计算机或笔记本电脑相连，它就能实现多种测量测控的功能。而且它所提供的每个测量测控功能通常情况下都必须有一台独立的仪器来实现。但HS4却能集这些功能于一身。HS4的应用范围包括：高速信号的测量，例如串行数据通信，频率调整，TV信号；也用作低频信号的测量，例如工业产品制造，办公自动化（影印机，电话交换机），传感器测量，输电主干线电压测量，发动机启动电流测量，以及低速运行过程（例如：温度、压力、湿度）音频分析，震动测量（例如：机械加工、建筑构造）趋势测量和信号的失败贞的测量等等。
软件:(包括中文软件)
HS4除了有过硬的硬件质量外（50M赫兹的采样速率，输入电压的范围是0.2到80伏特，可变分辨率从12位到16位，每通道都具有128K字节的存储深度和完善的触发功能）Handyscope HS4还有一个功能强大的软件包。综上所述，在同样价位和功能的测量测试产品中，HS4是目前全球销售最好的产品。HS4的软件是面向对象的并且内嵌了防干扰的选项，还有更胜一筹的功能就是图形调节用鼠标就能完成，用户能拖动X轴Y轴的滚动条，动态的增加或缩小图形大小,有Labview驱动。
分辨率
HS4的分辨率从12位到16位。
|
分辨率
|
信噪比
|
级别
|
最大采样频率
|
百分比
|
|
12位
|
72dB
|
4096
|
50MHz
|
0.024%
|
|
14位
|
84dB
|
16384
|
3.125MHz
|
0.0061%
|
|
16位
|
96dB
|
65535
|
195.3125Hz
|
0.0015%
|
在高分辨率的情况下完成快速测量是可能的，当信号的动态变化范围比较大时，高分辨率能较好的完成测量。例如，如果用户想测量一个2毫伏的正弦波干扰，振幅是10伏，当用12位分辨率测量时不是很充分，若用16位分辨率测量这个干扰信号，将能获得很好的测量效果。
动态链接库和专业软件
Handyscope HS4的DLL已经发行了，并且有一些例子程序（源码是用 Delphi , C++, CVI, Mathlab编写的）有了这些资料用户能很容易的编写自己的应用测量程序。DLL也可以应用在其它的开发环境中，例如 Dasy-lab和 Labview。
Handyscope HS4的软件硬件都是由TiePie公司在荷兰独立设计、研发，制造的，因此TiePie的工程师们能根据用户的需求快速的做出调整。此外，用户能从internet网上免费的下载DLL及更新的软件，下载网址是http://www.pc17.com.cn或http://www.tiepie.com .
数据输出
测量的数据能很容易的传送到电子表格中，输出的数据能以ASCII码的格式给出，所以HS4的数据能用电子表格程序读写，仪器的所有设置也都能保存到设置文件中（在Windows操作系统中，设置文件的扩展名为.INF）仪器通过读取设置文件，来完成参数的设置，以便立即开始测试，另外测量的数据都能以文件（ASCII码或二进制）的形式保存。测量的数据文件中包括仪器参数的设置信息，如果文件以ASCII码的编码方式保存，那么将很容易被其它程序读取。
多于四通道的测量
一台标准的个人计算机或笔记本电脑上最多能连接127台HS4，因此最多能同时测量508个通道，在这种情况下必须将其中的一台HS4设为主机，其余的是从机。
示波器
|
显示通道
|
CH1, CH2, CH3, CH4
|
|
显示模式
遮盖模式
平均值模式
数学模式
|
开/关
1到256的平均值
CH1…4 + CH1…4，CH1…4 - CH1…4
|
|
极性
|
正常的，颠倒的
|
|
垂直位置设置
|
±200mV, ±400mV, ±1V, ±2V, ±4V, ±10V, ±20V, ±40V和 ±80V 满刻度
|
|
垂直增量设置
|
0.25 到8的放大率
|
|
输入耦合
|
AC/DC
|
|
时基最小值
|
20天/格
|
|
时基最大值
|
200nsec/div (model HS4-50MHz)
400nsec/div (model HS4-25MHz) 1:sec/div (model HS4-10MHz) 2:sec/div (model HS4-5MHz) |
|
时基增量
|
0.25 到8
|
|
记录长度
|
1到131060采样每通道
|
|
记录视图滑动条
增量
|
1到125
|
|
触发模式
|
自由运行触发，延迟运行触发，自动运行触发，单独触发，边沿触发，窗口触发，峰峰值触发，外部触发
|
|
触发系统
|
两种数字触发电平，4096个位置
|
|
触发源
|
CH1,CH2,CH3,CH4外部信号触发，CH1,CH2通道组合触发以及键盘或主触发
|
|
预触发
|
每通道1到131060 采样
|
|
后触发
|
每通道1到131060 采样
|
|
延时触发
|
每通道1到131060 采样
|
|
滞后触发
|
全部输入范围的0-100%
|
|
分辨率滞后触发
|
满刻度的0.025%
|
|
自动存盘
|
1到1000个文件
|
|
自动设置
|
连接和显示
|
|
缩放
|
鼠标控制窗口，水平和垂直增量
|
|
游标系统
|
两个游标，自动跟踪，自动改正点
|
|
游标模式
|
大游标，小游标
|
|
游标测量
|
左边上升时间
右边上升时间
左边采样时间
右边采样时间
不同采样时间
频率指针
左边电压
右边电压
不同电压
左边旋转速率
右边旋转速率
辐射状或cos()
|
|
颜色设置
|
四个通道的数字、时基、触发、背景、栅格、游标的颜色都可以设置
|
|
字体
|
用户可选择
|
