USB2.0协议分析仪

支持USB低速(1.5MB/s)/全速(12MB/s)/高速(480MB/s)设备。看到USB总线的状态,USB总线上每个包的传输,描述符解码,侦测错误,显示USB事务和传输的层次并可显示这些事务和传输的地址等。
生产厂商: 迪阳代理 产品型号: USBExplorer200
产品简介: 支持USB低速(1.5MB/s)/全速(12MB/s)/高速(480MB/s)设备。看到USB总线的状态,USB总线上每个包的传输,描述符解码,侦测错误,显示USB事务和传输的层次并可显示这些事务和传输的地址等。
迪阳公司分销全系列产品:
USBEX200是瑞士Ellisys公司(www.ellisys.com)推出的USB2.0高速协议分析仪,支持USB低速(1.5MB/s)/全速(12MB/s)/高速(480MB/s)设备。可以让你看到USB总线的状态,USB总线上每个包的传输,描述符解码,侦测错误,显示USB事务和传输的层次并可显示这些事务和传输的地址等。简单易用且极具性价比,是电脑主机,USB设备,嵌入式系统和驱动开发的得力工具。
USBEX200简介
USB协议的应用已越来越广泛,现在的均带有USB接口,如打印机/数码相机/移动存储设备/其他需要与计算机通讯的设备等。USB已成为事实上的电脑主机和计算机外设通讯的接口标准。
基于此,一台USB对研发人员来说就显得十分重要,因为我们得知道当计算机外设从连上电脑主机那一刻起到与主机开始正常通讯这个过程中究竟发生了些什么事。
鉴于USB协议分析仪的高精密性及高技术性,目前全世界范围内能够提供商用USB协议分析仪的厂家仅有几家,且均需从国外进口。
USBEX200是瑞士Ellisys公司(www.ellisys.com)推出的USB2.0高速协议分析仪,支持USB低速(1.5MB/s)/全速(12MB/s)/高速(480MB/s)设备。可以让你看到USB总线的状态,USB总线上每个包的传输,描述符解码,侦测错误,显示USB层次并可显示这些事务和传输的地址等。简单易用且极具性价比,是电脑主机,USB设备,嵌入式系统和驱动开发的得力工具。
外观尺寸:宽150mm, 长--120mm, 高--65mm
重量:850
保修期:两年有限保修,自然灾害/火灾等不可抗因素或人为损坏均不在包修之列。
工作原理:见图(1),图(2)

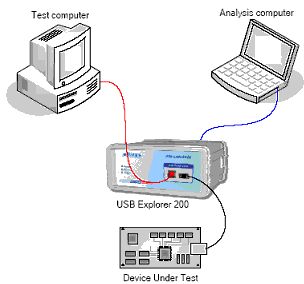

 图(1)中Test computer代表USB主机,Device Under Test表示需要测试的外设,Analysis computer上装有USBEX200软件,按下图所示连接并运行USBEX200软件即可。
当需要测试的

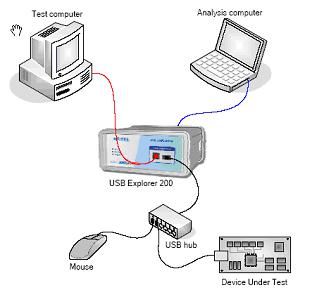

外设超过一个时,可以通过加入一个USB Hub的方式来连接不同的外设,具体如图(2)所示:

USB Explorer200 是一个非侵入式的高速USB2.0protocol 分析器,能允许使用者显示bus 状态与被传送的封包,译码描述元(desc-riptors) ,侦测装置或驱动程序的错误与不兼容之处,并且可量测它们的执行效能,使用上非常容易上手,它是一套针对发展USB 装置、Hosts 、嵌入式软件或驱动程序的绝佳伙伴。
产品特点:
-兼容于所有USB2.0 的三种速度。-于测试速度下自动发现链接。-USBbus 状态与低阶protocols 的量测。-支持每个研发人员均可拥有一部的可负担价格。-非侵入式分析。-小型但强健的封装,电源由USB 供给。-绝佳的Off-Site 介入。-以高速USB2.0 连接实时地下载分析的数据。-可加附式(Scalable) 设计的硬件。-可显示Transactions 与传输的层级(Transfers Layers) 。-需求及描述元(Desc-riptor) 之高阶解碼。-功能强大的显示过滤器。-可以多种形式(XML 、text 、raw 等等)输出分析过的数据。-有条理的明细表显示。-有软件开发套件可利用。-免费的Viewer 软件。
USB2.0协议分析仪标准版与专业版的区别

USB Explorer 200
标准版
USB Explorer 200
专业版
USB 1.1
USB 2.0
USB OTG
Automatic speed discovery
Low speed (1.5 Mbit/s)
Full speed (12 Mbit/s)
High speed (480 Mbit/s)
Packets
Reset
Suspend
Keep alive
High speed handshake
Timestamp precision
16.66 ns
16.66 ns
Real-time recording
OTG Desc-riptor
OTG Requests
Global view
Detailed view
Packets layer
Transactions layer
Transfers layer
Rarely used fields hidden by default
Decoded textual values
Decimal values
Hexadecimal values
Binary values
Consecutive SOFs grouping
Consecutive NAKs grouping
Desc-riptors decoding
Standard requests decoding
Detection of errors in desc-riptors
Start of Frames filter
NAK transactions filter
Split transactions filter
Bus states filter
Instant filters
Transactions
Split transactions
Data with mask
Requests with mask
Strings
Errors
Text format
XML format
Binary format
Traffic
Endpoints data
Requests
Desc-riptors
Hub
Mass Storage

Wire Adapter

Audio

Human Interface Device

Bluetooth HCI

Still Image

Communication

DFU

Diagnostic Device

Wireless Controller

Smart Card

Video

Vendor Specific

WUSB Wire Adapter

Test & Measurement

C++ version

External IN or OUT

Frame Packets

Splits Packets

Tokens Packets

Data Packets

Data Pattern

Handshake Packets

Bus Conditions

Trigger Conditions

Error Conditions

Events Counting

Events Sequencing

Non intrusive analysis
Memory
32 MBytes FIFO
32 MBytes FIFO
External trigger
Upgradable hardware
Powered by the USB bus
Warranty
2 years
2 years
High speed (480 Mbit/s)
Full speed (12 Mbit/s)
Width
150 mm
150 mm
Length
120 mm
120 mm
Height
65 mm
65 mm
Weight
750 g
750 g

USB Explorer 200 is a non-intrusive high speed USB 2.0 protocol analyzer that allow you to display the bus states, the packets sent and decode the des-criptors of the USB protocol. It can detect errors in devices, host controllers, embedded softwares or drivers and can measure their performances. Very simple to use, it is the ideal companion for anyone developing USB devices, hosts, embedded software or drivers.

Highlights
Compatible with all three USB 2.0 speeds
Automatic discovery of the Link Under Test speed
Measurement of USB bus states and low level protocols
Affordable price allowing to supply each developer with one unit
Non intrusive analysis
Small and robust enclosure, powered by the USB bus
Perfect for off-site interventions
Download of the analyzed data in real time with a high speed USB 2.0 connection
Scalable design of the hardware
Display of transactions and transfers layers
High level decoding of requests and desc-riptors
Powerful display filters
Exportation of analyzed data to several formats (XML, text, raw, etc.)
Didactic display with reference to the specification
Software development kit available
Free viewer software
Applications
Enumeration issues validation
USB device and host development
Performances analysis
USB drivers and software stacks debugging
Quick learning of USB protocol
Test-bench automation
