USB总线:2.0/1.1协议分析仪

全面支持USB2.0/1.1全速、高速、低速数据采集分析;支持OTG,PID或人工多种触发条件选择,USB总线数据自动跟踪
生产厂商: 迪阳代理(美国国际测试) 产品型号: 1480A
产品简介: 全面支持USB2.0/1.1全速、高速、低速数据采集分析;支持OTG,PID或人工多种触发条件选择,USB总线数据自动跟踪

             1480A/USB2.0协议分析仪

独特功能:

  • 分层的协议树视图组织捕获的USB协议数据为一种格式,能够精确反应总线上的实际USB协议条款的嵌套。这极大地帮助理解USB协议。大多数其它USB协议分析仪使用原始的块-类型显示,这使之很难看见所通讯的复杂数据的整个层级。

  • 多个时间-相关数据视图可同时打开,使你能够轻松地看到交换、包和总线-层细节,从最高到最低的抽象层,一目了然。某些其它USB协议分析仪要求你改变视图才能看到不同抽象层上的数据,造成你在整个踪迹内定位状态的警觉降低。

  • 1480A解码和显示所有总线事件下至最详细的差分D-/D+总线状态变化,16.67 ns分辨率。其它USB协议分析仪只显示较高层协议视图,不能获得最低-层总线状态。

  • 非常小的物理尺寸和总线-供电设计,可轻松携带和便于连接笔记本电脑 (只有125 x 105 x 35 mm / 250g)。


便携式USB 2.0 LS/FS/HS 协议分析仪:型号1480A具有OTG检测功能,基于FPGA的全升级设计

实时采集和显示。包括免费的PC分析软件。

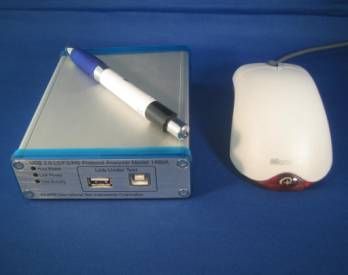

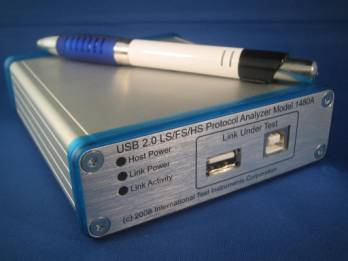

1480A小巧轻便,易于携带,高质量的磨沙铝合金外壳,物理尺寸100mm x 120mm x 30mm

采集的数据实时传输到PC的分析软件中,USB分析仪对采集的数据大小没有限制,因为采集数据实时从受检的连接设备直接流入PC机应用软件中的树型图表查看显示。这就允许你采集几百兆数据(仅受你的分析PCRAM大小限制)

1480A含有32MB FIFO 缓冲存储器(SDRAM)消除了突发通讯量的瓶颈,致使受检连接设备的暂时突发通讯量不会造成USB分析仪到连接的分析PC之间处于饱合状态. 持续的到分析PC机的最大的捕获速度主要取决于采集PC的速度。. 跟据以往经验, 只要被检连接设备的吞吐量低于15 MB / s那么分析PC将能够跟上捕获数据的速度而不用缓冲区填满. 注意1480A协议分析仪决不会丢失任何捕获的数据(无论受检连接的状态是否饱合)因为捕获的数据在发送到PC机进行分析时总是先在SDRAM FIFO中缓冲.
1480A USB协议分析仪是基于FPGA设计的,使它对每一次新的软件更新全部实现可编程,这允序我们充分地远程配置逻辑和软件升级, 这意味着你不需要发送送硬件给我们即可升级更为先进的软件像分类检测等等( 单独购买 ).

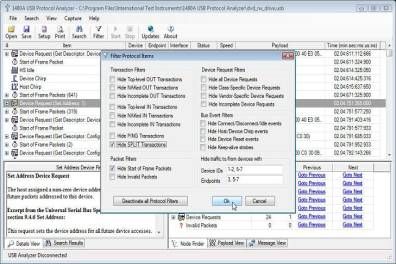

PC 分析软件显示的数据实际上是从USB分析仪硬件中收到的数据,因此在你开始分析捕获的数据之前你无须等待慢长的数据译码.因为USB信息交换和数据包捕获,它们将译码和增加到PC分析软件中的树状图表中,这使你在捕获的数据中非常容易理解事件序列。详细的视图显示所选择的信息交换和数据包。PC
分析软件同样以十六进制格式译码有效数据和显示。
要想学到更多内容的PC分析软件,请点击下载,USB分析软件是免费的. 它包扩简单的LS, FS
 和HS 数据文件, 数据文件可以在软件中观看,使你能在购买硬件之前先熟悉软件.
装箱单
  • 1480A USB 2.0协议分析议主机.
  • 两条1米 / 3尺 USB 2.0电揽.
  • 安装含有驱动和软件的CD.
技术说明

1480A LS/FS/HS USB 协议分析仪技输指标
支持USB标准
USB 1.0, USB 1.1, USB 2.0, OTG 1.3
支持USB速度
1480A 自动以高速 (480 Mbps), 全速(12 Mbps), 和低速(1.5 Mbps). 检测连接的设备
注意: 高速设备初始连接为全速设备. 仅在成功完成设备和主机鸣叫序列之后进行高速设备检测,进入HS方式. 1480A 完全支持设备和主机鸣叫自动检测.
最大记录数据长度
无限. 仅受分析PC的内存和可用磁盘空间的限制.
内置FIFO缓冲器
32 MB. FIFO 缓冲器用来把连接的测试设备采集到的数据流平滑输出. 注意: 如果分析PC机不能足够快的从1480A读出数据,FIFO 缓冲器将冲满。在这种情况下,记录自动停止, PC应用软件将显示捕获的数据到FIFO装满为止地方.
分析软件接口
USB 2.0 'B' 型连接
被检连接的设备接口
USB 2.0 'A' 型和 'B' 型连接.
LED 指示
  • 主机电源:指示1480A单元上电和PC分析软件设备驱动安装完成.
  • 连接电源: 指示受检连接的设备由主机上电。
  • 连接激活:指示检测连接设备活动状态。
捕获总线事件和数据包
捕获所有总线活动下至最小的细节, 并在记录时存储成*.USB文件,1480A 软件显示所有捕获的信息从最低连接层到最高协议层, 除此之外VBus电压被连续监测并存储到捕获文件中。
对于捕获数据的详细信息, 请看NXP ISP1505A USB 收发器数据表.
显示总线事件
LS 设备连接, FS设备连接, HS设备连接, 设备重新设置, 设备鸣叫, 设备断开, HS空转, 连续不断的生命, OTG访问请求协议, OTG主机 协商协议和OTG VBus事件.
显示数据包.
SETUP, IN, OUT, SOF, DATA0, DATA1, DATA2, MDATA, ACK, NAK, NYET, STALL, PING, SPLIT, PRE.
显示处理
SETUP交换, IN交换, OUT交换, PING 交换, SPLIT交换.
译码设备请求
CLEAR_FEATURE, SET_FEATURE, SET_ADDRESS, GET_DES_CRIPTOR, SET_DES_CRIPTOR, GET_STATUS, GET_CONFIGURATION, SET_CONFIGURATION, GET_INTERFACE, SET_INTERFACE, SYNCH_FRAME.

注解: 所有捕获的设备请求和显示不仅译码标准的设备请求,而且将以十六进制形态显示非标准设备请求.
译码描述
设备描述, 配置描述, 接口描述, 端点描述, 字符描述, 设备限定描述,其它速度配置描述和OTG描述 .
注解:当前配置并不支持特定的类级译码描述,而是用十六进制形态显示替代 . 要用到类级译码可单独购买,将完全译码相关的特定类级描述.
检查数据包的真实完正性
  • 标记数据包: PID 和CRC-5 错误被标记成无效的.
  • 数据传输包:CRC-16 错误被标记成无效的
