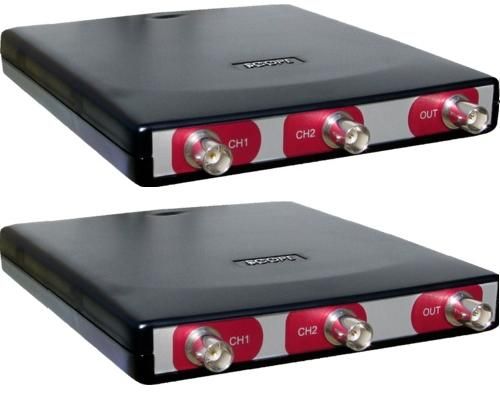

USB总线50MHz采样高速双通道数据采集卡

USB 口连接, 50MHz实时采样,12位分辨率,2路A/D,有波形显示程序,缓存128k,可级连到16通道,中文软件.
生产厂商: 迪阳或代理 产品型号: HS3-50MHz
产品简介: USB 口连接, 50MHz实时采样,12位分辨率,2路A/D,有波形显示程序,缓存128k,可级连到16通道,中文软件.

HS3:是一款非常强大的双通道高速数据采集卡,如果用于高速采集使用,提供二次开发例程包括:VB,VC,Delphi ,Labview ,Matlab,Dasylab驱动 如果用于虚拟仪器使用,提供完整的基于PC的虚拟仪器软件,软件含有五种综合测试软件,它包括(数字存储示波器,FFT谱分析仪, 任意波形发生器,瞬态波形记录仪,数字多用表).这款最新推出USB2.0接口,无需电源的便携USB高速数据采集卡,几乎能解决所有测量问题.HS3有一个用户可调节的分辨率,可调8,12,14,16,满刻度输入范围是: 200mv~~80v,每通道128K采样深度,最大采速率100HMz每通道(100MHz,分辨率是8). HS3强大的任意波形发生器有50MHz采样频率,256K波型存储深度,14位的输出分辨率和±12V的电压输出范围,它能产生用户所需的任意波形,几种标准的波形信号能直接产生.HS3与计算机接口 USB2.0接口,免电源,即插既用.中文软件让用户一目了然,自动设置功能使无经验的使用者在几分钟内完全掌握仪器的测量。

技术指标:(中文软件)
输入通道
2 模拟通道
输出通道
1 模拟通道
A/D 转换(每个通道)
分辨率
采样速率:
100MHz采样是:8,50MHz采样是:12 = 0.025%
3.125MHz采样是:14,195KHz采样是:16
100MHz,10ns(型号是:HS3-100MHz)
50MHz,20ns(型号是:HS3-50MHz)
模拟输入(BNC)
采样源:
灵敏度

最大电压
阻抗
耦合
精确度
带宽(-3dB)
AC
耦合最小频率
(-3dB)
存储深度:
内部0.01 外部
200 mV .. 80 V
(在满刻度时)
200 V(DC + AC
峰值
< 10 kHz)
1 MOhm / 30 pF
AC/DC
0.2% ± 1 LSB
DC
50 MHz
1Hz
0~~128K字节(每通道)
任意波形发生器
采样速率
分辨率
存储深度
带宽
阻抗
耦合
输出幅度
幅度步骤
DC
电平
输出波形
对称
0.01Hz - 50 MHz
14

1~~256K
字节
DC
2 MHz
50 Ohm
DC
-12
~~12

    0 -
±0.1 V  8192 步骤
±0.1 - ±0.9 V   8192 步骤
±0.9 - ±12 V   8192 步骤
    0 -
±12 V   8192 步骤
方波, 三角波, 正弦波, DC, 白噪声和用户自定义
1 - 99%, 1%
步骤
触发系统

触发方式
电平调整
垂直调整
分辨率
前触发
后触发
数字输入触发电平
数字, 2 电平
通道1,通道2,通道1和通道2,通道1或通道2,外部数字
上升沿,下降沿, 窗口内部, 窗口外部,峰峰值, TV, 外部
0 - 100%
满刻度调整
0 - 100%
满刻度调整
0.025% (12
)
0 - 131060
采样
(0 - 100%,)
0 - 131060
采样
(0 - 100%,)
0-3.3V (5V最大)
最大采样速率
100MHz采样时是:8位分辨率
50 MHz,25MHz,10MHz,5MHz 采样速率时是12.
3MHz采样速率时是14
.
200KHz采样速率时是16.
存储深度
128 K字节
输入/输出地址
USB2.0 USB 1.1
电源
免电源,直接从USB口取电源或从PS/2 鼠标口,或键盘口
物理尺寸



带子长
25 mm (1英吋)
170 mm (6.7
英吋
)
140 mm (5.2
英吋
)
1.8 m (70
英吋)
重量
480 (17 盎司)
最大硬件需求:
CPU
奔腾以上或兼容机
操作系统
Windows98/2000/XP
内存
硬盘空间
16M字节
6M
字节
基本配置:
仪器
HS3主机
附件
2 根示波探头 1:1 - 1:10 可手动变换,一根能从PS/2鼠标或键盘取电的电缆.
软件
Windows 98/2000/ME/XP CD盘一张
手册
二册红色的使用手册,CD盘上有电子文本的手册
 详细介绍:
HS3一但连接到标准PC机或笔记本电脑上,用户就能得到平时经常所用的几种仪器.HS3应用范围包括:快速信号的测量,象串口通讯,频率调整,TV信号,在工业产品制造,办公室自动化中所涉及的(影印机,电话交换机)低频信号测量,传感器测量,电压测量,电机运行电流测量,以及慢速运行过程(象温度,压力和湿度)音频分析,振动测量(象机械加工,建筑构造)趋势测量和信号的失败侦错的测量等等.
软件:
HS3除了有过硬的硬件质量(100MHZ采样速率,0.2~~80V输入范围,8~~16位的分辨率,128K字节存储深度,和完善的触发功能),HS3还有一个强大的软件包.
由于以上所说的品质,在世界范围内,具有相同价格和相同功能的测量仪器,还没有好于HS3综合测试仪,HS3的软件是面向对向的并且内嵌防干扰选项,还有更胜一筹的功能就是图形调节用鼠标就能完成,用户也能拖动滚动条在X轴和Y轴的末端增加和减少它们,图表直接放大或缩小.
仪器设置:
HS3软件最实用的一个方面它是软件仪器”,例如,示波器与频谱分析相互连接,当示波器输入信号改变,频谱分析仪和数字多用表显示的参数也能立即改变,仪器设置能无限制存储到硬盘,同时仪器设置也能很容易的读出,保证仪器设置是完全的.
触发系统:
除基本触发功能以外,HS3还有窗口触发功能,当得到的信号是在窗口之外,用窗口触发功能,触发能瞬态发生,同自动触发功能结合使用,测量电压差及峰值,但这种情况偶尔发生.
输入范围:
HS3全部增益和偏移效准是由软件控制完成的,数字调节方式取代机械电位器调节,所以增益和偏移分辨率能调节非常准,小于0.2 %,用户自己效验的文件可以保存和读取.
分辨率:
HS3的分辨率从8~~~16.
分辨率
信号噪音比率
级别
最大采样频率
百分比
48dB
256
100MHz
0.39%
12
72dB
4096
 50MHz
0.024%
14
84dB
16384
  2MHz
0.0061%
16
96dB
65535
100KHz
0.0015%
有一个高分辨率完成快速测量是可能的,当信号动态范围比较大时,高分辨率能较好的完成测量,比如要测量40mV冲突的一个方波在振幅为10V挡时,8位分辨率测量时就不是很充分,16位分辨率测量时,效果就很好.
任意波形发生器(AWG):
标准任意波形发生器(AWG)14位的分辨率,输出电压调节范围0~~±12,也能快速选择三种输出范围,0~~±120mV,0~~ -1.2V,0~~12V,每次输出的振幅范围用8192步分辨率调节,120mV档位范围内,输出波形的振幅能调节成15微伏的分辨率,信号质量总能保持14位的高分辨率,任意波形发生器(AWG)偏移能从0到±12V变化以外,输出范围也有8192步分辨率,因为任意波形发生器(AWG)14位的分辨率,所以它能产生各种自由的信号,同时经AWG预先测量的信号也能产生,AGW同示波器测量通道是完全独立的.
DLL二次开发库和例子:
HS3二次开发DLL库同例子,现已释放(Delphi编写的源代码),它能很容易的编写你自己的应用测量,二次开发DLL也能用其它开发环境调用,Dasy-Lab Labview,二次开发软件和编程例子能从我们的网站上自由下载www.pc.com.cn..
数据输出:
测量的数据能容易的传到电子表格中,输出数据能以ASCII码格式给出,所以HS3的数据能用电子表格程序读写,所有仪器的设置也能保存到设置文件中(后缀为.INI),所以在读设置文件时,所有设置能完全保留,这样能立即开始测量,另外测量的数据能以文件形式保存(ASC码或二进制),如果文件以ASC码形式保存,那么很容易被其它程序读取.
大于二个通道的测量:
可以连接8HS3到一台PC机上,这样16个通道能同时测量,一个HS3能设置为主机,其它HS3设置为从机.

文档:
测量的信号可以用文档说明,每次打印输出注释说明也能打印,例如,可以把公司名字地址放到注释文本中,240个字符空间说明测量的技术指标,打印的黑白图像用彩色打印机也能支持.
世界范围用户普遍评价:
HS3是一款便携式测量设备,许多人在所服务的部门都有计算机,他们都希望有一台综合测试仪来替代传统的分离仪器(象示波器,频谱分析仪,波形发生器,瞬态记录仪,数字多用表),HS3正好满足这样的需求,HS3USB口连接,即插即用,所以一个办公室几个人都能应用, HS3可设置很多设置文件,设置文件对快速准确的完成测量是一个非常好的办法,设置文件中包含所有仪器设置,用户可以做自己的设置文件,这样即使缺法经验的用户不用配置仪器也能完成复杂的测量,此外方便的拷贝数据功能能使测量值被外部程序所处理,例如电子表格程序.
