USB口(五合一功能)1GHz虚拟示波器

USB口无源, 模拟带宽:250MHz, 1GSa/s实时采样,存储深度:32M 时基:50mv~~5V,二次开发,带波形发生器
生产厂商: 迪阳公司代理 产品型号: HS805
产品简介: USB口无源, 模拟带宽:250MHz, 1GSa/s实时采样,存储深度:32M 时基:50mv~~5V,二次开发,带波形发生器

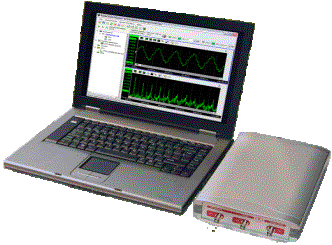

TiePie 示波器HS805







1G采样/每秒,250MHz带宽,32M存储深度+ 20MHz任意波形发生器

即插即用测量:
示波器
频谱分析
电压表
数据采集,瞬态波形记录
HS805技术指标:
●2个模拟输入通道
单通道1GS/s,双通道500MHz采样
●± 0.01%精度
每通道32M存储深度
垂直分辨率8
幅度精度%1
●0.2V~80V全电压测量范围,按2-4-8序列
●AC/DC耦合
●1MΩ // 20pF 输入阻抗
最大输入电压200V ( DC+AC峰值<10KHz )
带宽250MHz (-3dB)
触发系统
触发源CH1CH2ANDOR、外部模拟,外部数字、AWG起始
AWG停止、AWG新的周期
触发种类:上升沿、下降沿、窗口内外触发。
●0~32M 预触发 (0 ~ 100% 1个采样分辨率)
模拟外部触发BNC
电压范围:200mV ~ 80V
耦合AC/DC
带宽20MHz
最大输入电压200V ( DC+AC峰值<10KHz )
数字外部触发,扩展连接插头
范围0~5V ,TTL电平
任意波形产生
●14Bits@ 200MHz采样
电压幅度 +12V ~ -12V
●DC 耦合
输入阻抗50Ω
带宽到20MHz
●DC 电平-12V ~ +12V 12Bits 分辨率
最大采样速率200MHz
采样源 内部 0.01%
●32M内存
正弦、方波、三角波、DC、噪声、任意波
外部电源:220V/50Hz/0.85A
外部PC连接USB2.0 480MHz USB1.1 全速兼容
操作系统:WIN/XP/Vista32
物理尺寸:56 x 180 x 276 mm

软件 CD for windows/xp/vista32,说明书

其它高速虚拟示波器:

型号

最大采样  /流盘速率

最大AWG频率

最大记录长度

HS5-530XM

500MS/s       20MS/s

 30MHz

  64MB

HS5-220XM

200MS/s       10MS/s

 30MHz

  64MB

HS5-110XM

100MS/s        5MS/s

 10MHz

  64MB

HS5-55XM

50MS/s         2MS/s

  5MHz

  64MB
