USB总线，100MHz采样通信测试分析仪

USB无源接口8~~16位可变分辨率,模拟带宽:40MHz,最大100MSa/s实时采样,存储深度:128K,（可测失真度及频率分量），可分析各种总线，中文软件
生产厂商： 荷兰泰普公司 产品型号： HS3-1xxMHz
产品简介： USB无源接口8~~16位可变分辨率,模拟带宽:40MHz,最大100MSa/s实时采样,存储深度:128K,（可测失真度及频率分量），可分析各种总线，中文软件
售价：￥12800
HS3-5MHz 报价:7900元   HS3-50MHz 报价:9800元      HS3-100MHz 报价:12800元
HS3基于PC的USB2.0接口五合一综合测试仪
（一）、8位~~16位可变分辨率
（二）、50MHz或100MHz 采样
（三）、128K 存储深度
（四）、USB 2.0 接口，无需外接电源
（五）、用户自定义波特率分析RS232接口
（六）、中英文界面

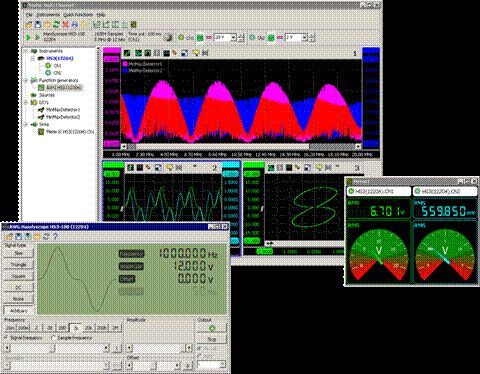

HS3:是一款非常强大的基于PC的十合一综合测试仪,它包括(数字存储示波器,FFT频谱分析仪, 任意波形发生器, 瞬态\连续波形记录仪,
数字多用表，I2C协议分析仪，CAN总线分析仪，串口分析仪，SM总线，PM总线，TWI总线，Access总线，音频分析，MIDI、DMX分析).
这款最新推出USB2.0接口,无需电源的便携式综合仪器,几乎能解决所有测量问题.
这款综合测试仪几乎能解决所有测量问题。

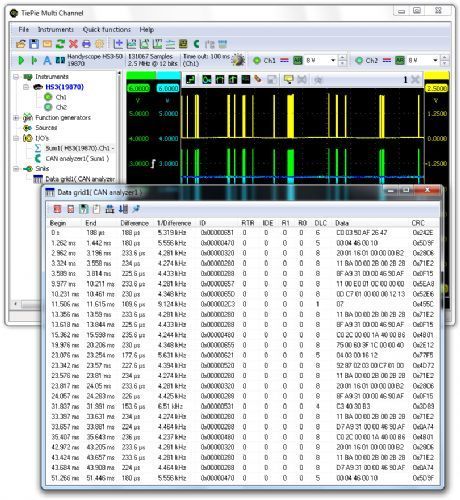

   CAN、I2C、串口RS232等多种协议分析仪：

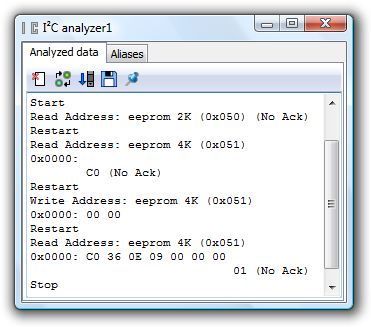

I2C协议分析仪  ：

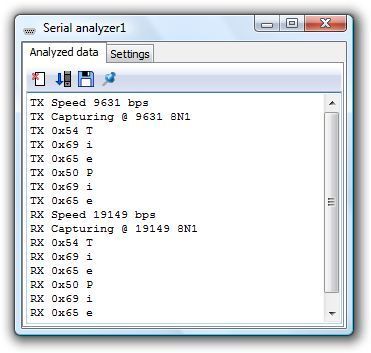

RS232/RS485 串口协议分析仪：

 HS3有一个用户可调节的分辨率,可调8位,12位,14位,16位,满刻度输入范围是: 200mv~~80v
每通道128K采样深度,最大采速率100HMz每通道(在100MHz时,分辨率是8位). HS3强大的
任意波形发生器有50MHz采样频率,256K波型存储深度,14位的输出分辨率和±12V的电压输出
范围,它能产生用户所需的任意波形,几种标准的波形信号能直接产生.HS3与计算机接口用
USB2.0接口,免电源,即插既用.中文软件让用户一目了然,自动设置功能使无经验的使用者在几
分钟内完全掌握仪器的测量.

硬件技术指标:
输入通道
2 模拟通道
输出通道
1 模拟通道
A/D 转换(每个通道)
分辨率
采样速率:
100MHz采样是:8位,50MHz采样是:12 位 = 0.025%
3.125MHz采样是:14位,195KHz采样是:16位
100MHz,10ns(型号是:HS3-100MHz)
  50MHz,20ns(型号是:HS3-50MHz)
模拟输入(BNC)
采样源:
灵敏度
最大电压
阻抗
耦合
精确度
带宽(-3dB)
AC耦合最小频率(-3dB)
存储深度:

内部0.01 外部
200 mV .. 80 V（在满刻度时）
200 V(DC + AC 峰值 < 10 kHz)
1 MOhm / 30 pF
AC/DC
0.2% ± 1 LSB
DC 到50 MHz
1Hz
0~~128K字节(每通道)
任意波形发生器
采样速率
分辨率
存储深度
带宽
阻抗
耦合
输出幅度
幅度步骤



DC 电平
输出波形
对称

0.01Hz - 50 MHz
14 位
1~~256K字节
DC 到 2 MHz
50 Ohm
DC
-12 伏 ~~12 伏
    0 - ±0.1 V  8192 步骤
±0.1 - ±0.9 V   8192 步骤
±0.9 - ±12 V   8192 步骤
    0 - ±12 V   8192 步骤
方波, 三角波, 正弦波, DC, 白噪声和用户自定义
1 - 99%, 1% 步骤
触发系统
源
触发方式
电平调整
垂直调整
分辨率
前触发
后触发
数字输入触发电平
数字, 2 电平
通道1,通道2,通道1和通道2,通道1或通道2,外部数字
上升沿,下降沿, 窗口内部, 窗口外部,峰峰值, TV, 外部
0 - 100% 满刻度调整
0 - 100% 满刻度调整
0.025% (12 位)
0 - 131060 采样 (0 - 100%,)
0 - 131060 采样 (0 - 100%,)
0-3.3V (5V最大)
最大采样速率
在100MHz采样时是:8位分辨率
在50 MHz,25MHz,10MHz,5MHz 采样速率时是12位.
在3MHz采样速率时是14位.
在200KHz采样速率时是16位.
存储深度
128 K字节
输入/输出地址
USB2.0 和 USB 1.1
电源
免电源,直接从USB口取电源或从PS/2 鼠标口,或键盘口
物理尺寸
高
长
宽
带子长

25 mm (1英吋)
170 mm (6.7英吋)
140 mm (5.2英吋)
1.8 m (70英吋)
重量
480 克 (17 盎司)
最大硬件需求:

CPU
奔腾以上或兼容机
操作系统
Windows98/2000/XP
内存
硬盘空间
16M字节
6M字节
基本配置:

仪器
HS3主机
附件
2 根示波探头 1:1 - 1:10 可手动变换,一根能从PS/2鼠标或键盘取电的电缆.
软件
Windows 98/2000/ME/XP CD盘一张
手册
二册红色的使用手册,在CD盘上有电子文本的手册

一般介绍:
HS3一但连接到标准PC机或笔记本电脑上,用户就能得到平时经常所用的几种仪器.HS3应用范
围包括:快速信号的测量,象串口通讯,频率调整,TV信号,在工业产品制造,办公室自动化中所涉及
的(影印机,电话交换机)低频信号测量,传感器测量,电压测量,电机运行电流测量,以及慢速运行过
程(象温度,压力和湿度)音频分析,振动测量(象机械加工,建筑构造)趋势测量和信号的失败侦错的
测量等等.
软件:
HS3除了有过硬的硬件质量(100MHZ采样速率,0.2~~80V输入范围,8~~16位的分辨率,128K字
节存储深度,和完善的触发功能)外,HS3还有一个强大的软件包.由于以上所说的品质,在世界范围
内,具有相同价格和相同功能的测量仪器,还没有好于HS3综合测试仪,HS3的软件是面向对向的
并且内嵌防”干扰”选项,还有更胜一筹的功能就是图形调节用鼠标就能完成,用户也能拖动滚动条
在X轴和Y轴的末端增加和减少它们,图表直接放大或缩小.
仪器设置:
HS3软件最实用的一个方面它是”软件仪器”,例如,示波器与频谱分析相互连接,当示波器输入信
号改变,频谱分析仪和数字多用表显示的参数也能立即改变,仪器设置能无限制存储到硬盘,同时
仪器设置也能很容易的读出,保证仪器设置是完全的.
触发系统:
除基本触发功能以外,HS3还有窗口触发功能,当得到的信号是在窗口之外,用窗口触发功能,触发
能瞬态发生,同自动触发功能结合使用,测量电压差及峰值,但这种情况偶尔发生.
输入范围:
HS3全部增益和偏移效准是由软件控制完成的,数字调节方式取代机械电位器调节,所以增益和
偏移分辨率能调节非常准,小于0.2 %伏,用户自己效验的文件可以保存和读取.
分辨率:
HS3的分辨率从8位~~~16位.
连接8个HS3到一台PC机上,这样16个通道能同时测量,一个HS3能设置为主机,其它
HS3设置为从机.
文档:
测量的信号可以用文档说明,每次打印输出注释说明也能打印,例如,可以把公司名字地
址放到注释文本中,有240个字符空间说明测量的技术指标,打印的黑白图像用彩色打
印机也能支持.
世界范围用户普遍评价:
HS3是一款便携式测量设备,许多人在所服务的部门都有计算机,他们都希望有一台综
合测试仪来替代传统的分离仪器(象示波器,频谱分析仪,波形发生器,瞬态记录仪,数
字多用表),而HS3正好满足这样的需求,HS3用USB口连接,即插即用,所以一个办公
室几个人都能应用,
HS3可设置很多设置文件,设置文件对快速准确的完成测量是一个非常好的办法,设置
文件中包含所有仪器设置,用户可以做自己的设置文件,这样即使缺法经验的用户不用
配置仪器也能完成复杂的测量,此外方便的拷贝数据功能能使测量值被外部程序所处理,
例如电子表格程序.

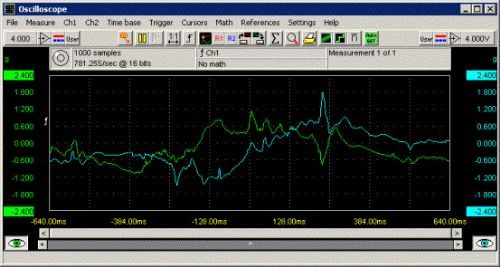

存储示波器(仪器之一)
这台示波器是通过时间表示电压变化的仪器，依靠示波器的时间表示，所采集的电信
号能够被很容易的分析。
存储示波器的基本特性是：
存储深度可设置从10到 131072  个采样点(依据不同的仪器)。
在屏幕上显示的32K/64K/128K采样点的数据不会丢失。
预触发位置可从0 到 100%自由设定。
用唯一可调整的滑块条,很容易在时间轴上缩放数据。采样频率可自由调节。
用可移动的图形和刻度轴调节垂直偏移和增益。
使用组合的触发控制功能，能够所见即所得，触发电平，斜率，和调整延迟触发。
对不知道的采集信号，能自动调定设置，触发至最好形态显示。
有线性和二次方程插值
采集信号能存储和回放
采集信号能进行数学运算
快速工具栏按钮,很容易访问所有功能.
注释标签功能,能标注所采信号发生的
特殊事件.
彩色硬拷贝支持
所有控制都有中文解释说明
扩展的游标测量
所有的设置可通过弹出的菜单访问.
对电视信号进行测量
特别的设计使控制示波器变得非常容易操作和直观。如果垂直轴的偏移设置需要改变，那么简单的拖动垂直轴的标记到需要的位置即可。
如果改变增益设置，抓住垂直轴反端的一头拖它到预定的位置，
然后就可扩展和压缩垂直轴。
在垂直轴上按住鼠标的右键，弹出一个菜单，在弹出的菜单中所有的通道参数可改变。
示波器靠软件实现了一个先进的滚动记录条，滚动条的宽度表示了总的记录内容，底部滑动块的宽度表示了记录的可见显示部分，如果要
改变所观察记录大小，可用鼠标抓着滑动块的边沿拖动它到左或右，观察前后的信号波形，滑块的宽度也相应改变，如国要改变所观察记录的偏移，抓住滑块本身和拖它到优先的位置。

可利用自动存盘功能，捕捉瞬态信号，当仪器被设置为瞬态捕捉方式时，自动存盘
功能就开使执行，每次瞬态信号产生时，信号被测量并且测量的数据被自动存储到
硬盘。当预采样被选择时，采样前和采样后的瞬态信号被存储。

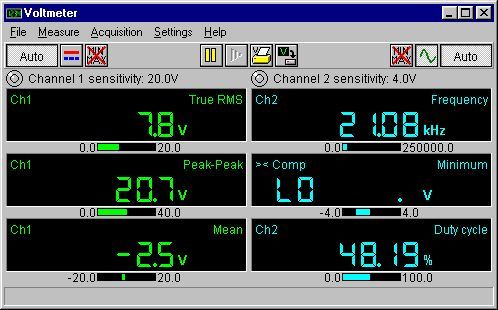

 数字多用表(仪器之二)



伏特计的基本功能为：
六种满量程可组态显示，测量温度，压力，功率，电流，电量，自定义。
一个条状的图表，可快速的显示每个信号的大小概况。
对于所测量的数据，每一个显示栏可提供11种不同的测量内容。
均方根
峰峰值
平均值
最大值
最小值
dBm
功率值
振幅因数
频率
周期
瞬态值

对每一种显示所需要计算的值能以16种不同的方式显示：
Ch1
Ch2
Ch1 + Ch2
Ch1 - Ch2
Ch2 - Ch1
Ch1 * Ch2
Ch1 / Ch2
Ch2 / Ch1
记录 (Ch1 / Ch2)
记录 (Ch2 / Ch1
最小值
最大值
>当时±HI
<当时±LO
<> HI LO
><比较
测量的数据是可调整的时间间隔，记录数据能保存或打印。
所有的显示设置通过弹出式菜单访问。在显示菜单的顶部按鼠标的左按钮可达到。
示波器与频谱分析仪可同时使用或分别使用.

瞬态信号波形记录仪(仪器之三)


波形记录仪对于测量比较慢的信号是一个理想的仪器，比如：对室内的温度或移动的
物体，这款瞬态波形记录仪是可以直接记录的仪器，这就意味着每次采样都能立即显
示。而示波器虽然能记录波形和显示波形。但当很慢的采样速率选择时，示波器就需
有很长的等待时间。瞬态记录仪可在0.01秒和500之间采样，最大采样深度为 32760
字节, 最长测量记录时间为190 天，当测量时，每个采样点是以象素方式显示，当采样
的数量大于显示宽度时，有两种不一样的方法显示屏幕显示不下的数据，一种是扫描方法，
另一种是滚动方式，用扫描方式时，开始屏幕是干净的，然后从左到右被采样数据填满，
周而复始，用滚动方式时，数据显示轨迹的移动是从右到左的显示。对于其它功能而言，
瞬态记录仪相当于示波器 :
128K存储深度保持采样数据不丢失。用可缩放的滑块很容易在时间轴上缩放数据。
用可移动的绘图和缩放功能调节垂直偏移和增益。方便使用的快速工具栏按钮。外部游
标测量。所有设置可通过弹出菜单访问。存储和重放基本信号。用工具栏快速按钮很容易
访问所有的功能。注释标签可对所采集的信号中突发事件进行标注。支持彩色硬拷贝功能。
所有的控制功能都有说明解释。
显示游标最大的做用是能分析测量信号，除此之外还能测量均方根值，峰峰值，平均值，
最大和最小值。

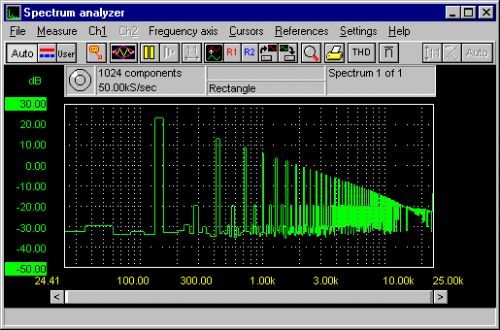

频谱分析仪(仪器之四)


在时域范围内测量电子信号通常是用示波器，在时域范围描述电子信号的特性，通常用振幅，
时间和相位来确定，但是当在时域范围内从采集信号中不能得到有用的信息时，用户可检测频域
这时就需要用频谱功能，那么这台频谱分仪就可测量信号的频谱。

频谱分析仪的基本特性为：
8K长度的频谱记录。与示波器同时用，用户能在时域和频域同时观测信号。用先进的绘
图功能直接调节水平和垂直的偏移和增益。五个不同的窗口减小快速富立叶变换的错误,
包络线测量。垂直轴表示线性和对数频率轴代表线性，对数，倍频和三次倍频。测量的平
均值能减少噪音的干扰。测量最大值。总的谐波失真计算直到100次谐波。外部游标测量。
所有设置得通过弹出的菜单访问。存储和重放基本信号。用工具栏快速按钮很容易访问所
有的功能。注释标签可对所采集的信号中突发事件进行标注。彩色硬烤贝支持。所有的控制
都有说明解释。

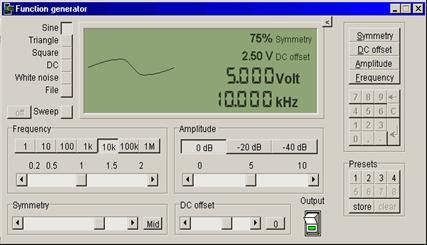

任意波形发生器(仪器之五)


这个信号发生器产生五种默认的信号形态：正弦波，三角波，方波，DC和白噪声，
用户所选择的信号，由波形发生器所产生可立即在屏幕上显示。
信号的振幅可自由在0V和12V之间设置， A DC 偏移在 0 和 12 V之间对信号适用，
也就是说信号的对称性，从1% 到99%从可以被改变，信号的频率能设置为0到2MHz。
这信号发生器也提供扫频功能，扫频功能可同频谱分析一起操作，也能手动操作，并且还能从频
谱分析中由低频到高频拷贝扫频极限值，同“测量最大值”方式一起，在频谱分析中给出快速和容
易的方法，建立频率应答曲线。
任意波形发生器能发生预先由示波器测量的信号,用文件按钮,信号能调入波形发生器的内存,任
意波形发生器能发生这个信号,同时振幅,频率也能被调节.
可设定8个要经常发生的信号,这些信号能被存储,在对相应的8个数字按钮上单击,所需要的信
就发生.
温度测量选件:
温度测量
使用温度测量传感器,能够在Windows软件中,
显示温度测量信息,测量温度传感器提供了
测温探头和测量仪器之间的接口．温度测量可以选择设置成
华氏或摄氏温度,温度测量探头位于-40℃到+250℃之间,输出电压范围从

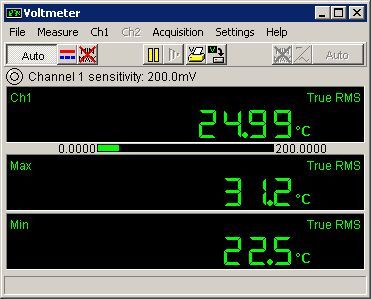

-40mV到+250mV,每增加一度,输出电压增加1mV.随机附带的工程软件毫伏
表功能可用来显示瞬态温度和记录温度的最大最小值.

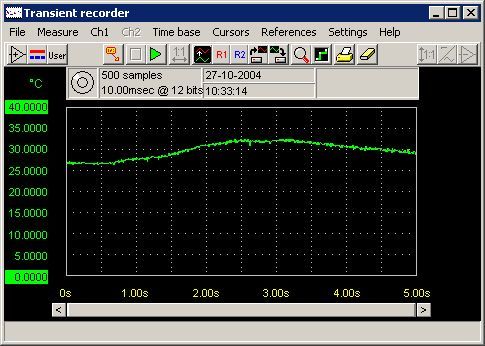

另一个有用的特性是使用波形记录功能记录温度随时间变化的曲线(记录长度
可达9小时)

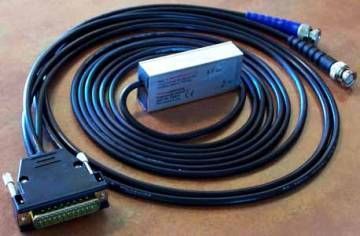

加速度测量
加速计是一个理想的测量静态和动态加速度的设备,通过两个BNC连接头
可以测量两个加速轴,电源由HS3或HS4后面的25针D-SUB连接器提供.
