多通道数据采集卡,最多可连接测试84通道模拟量采集

12~22位,50~100KHz 高达84 通道数据采集卡, 采样频率可程控,可通过二次开发构成自己的测试系统。
Visual C++ , Visual Basic , DLL 库, LABView DAYSLIB 和 matlab驱动
生产厂商: 北京迪阳代理 产品型号: Mux80
产品简介: 12~22位,50~100KHz 高达84 通道数据采集卡, 采样频率可程控,可通过二次开发构成自己的测试系统。 Visual C++ , Visual Basic , DLL 库, LABView DAYSLIB 和 matlab驱动
如今市场上的大多数据采集器的标配通道数是8,16,32通道,如果要检测更多的模拟量通道往往没有什么好的办法,或更经济的配置,但是Labjack数据采集器很好的解决了这个问题,用最经济的方法和最简单的配置组成多通道数据采集器,测量通道数高达84通道。

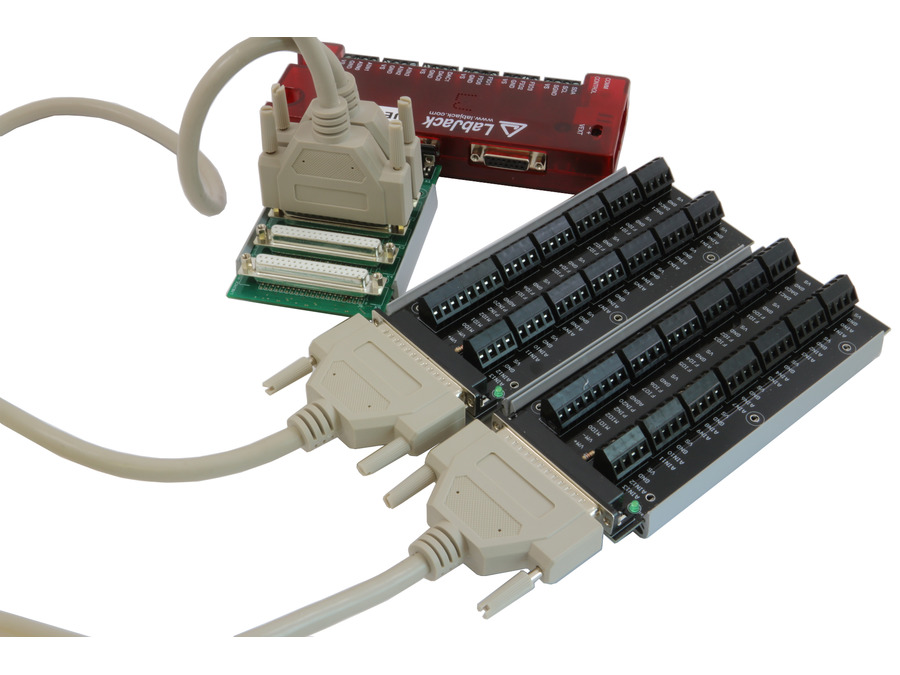

Labjack数据采集卡可通过模拟量括展板(如下图),能把 labjack U6、T7 等USB数据采集卡的模拟量通道括展到84通道

多通道数据采集卡


Mux80概述
Mux80 AIN扩展板为LabJack数据采集卡提供额外的80个通道的模拟量输入。它使用10个连接到AIN4-AIN13的多路复用芯片,并将每个通道分成8个附加通道。当在U6或T7上读取特定的扩展模拟输入信道时,自动设置数字输出MIO线并读取正确的模拟信号通道。Mux80有一个内置的DC-DC转换器,它提供为多路复用器芯片供电所需的上下轨道电压。
三个垂直的DB37连接器提供了一个简单的接口,每个连接24个AIN通道。剩余的连接器从LabJack中取出未使用的连接(FIO、DAC等),以及最后8个AIN通道。当与U6或T7一起使用时,总共有84个可用的模拟输入。

对于螺旋式终端接入,连接CB37终端板,并参考Mux80顶部打印的图表进行连接。

多通道模拟量采集卡




Labjack U6、T7 连接图表:

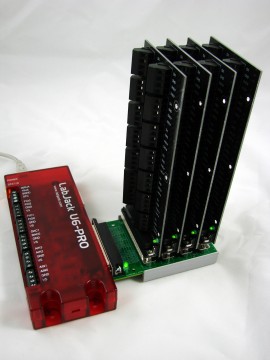

用一块Mux80模拟输入扩展板,插在labjackU6、T7采集模块的一端,增加了一个80模拟输入通道板。可以直接通过DB37连接器连到U6、UE9或T7。也可以用连接电缆的方式连接到DB37上,LabJack的10个模拟输入被Mux80复用(每个1:8),4个在AIN0-3螺旋终端上保持不变,这样可用的模拟输入总数达到84。(或40路差分)
80个通道高密度连接器,做为配置之一,Mux80支持使用寄存器48-127

CB37                    标签 X2                     X3 X4 X5

AIN0-13                 AIN0-3,                AIN120-127 AIN48-61 AIN72-85 AIN96-109
DAC0-1 DAC0-1 AIN62-63 AIN86-87 AIN110-111
FIO0-7 FIO0-7 AIN64-71 AIN88-95 AIN112-119


数据采集器U6、T7用于从热电偶、应变计、桥接电路、编码器等获取信号。通过仪器放大输入,以及软件可选增益设置,U6、T7提供了一种经济有效的方法来测量模拟信号,这是传统12位数据采集器产品无法解决的。应用包括实验室研究、工业控制和监测以及原使开发。
有测试和记录数据的应用程序。
驱动可在Windows,Linux,Mac上使用
例程:C/C++, C#, Delphi, Java, LabVIEW,MATLAB, Python, VB.NET
不需要驱动,使用任何支持的TCP/IP平台。

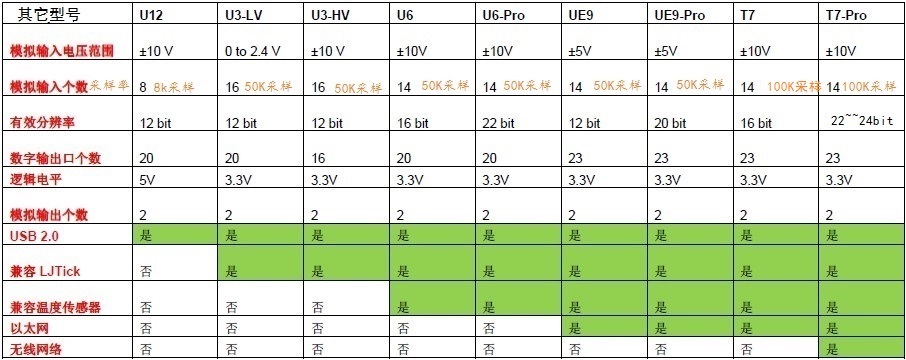

数据采集模块能够括展的型号:


多通道模拟量采集卡,如何连接配置 可QQ 1325280760 咨询
