DYLDI420VSE:2通道PCI接口12位50M数字示波卡
DYLDI420VSE:2通道PCI接口12位50M数字示波卡



|
型号
|
采样
|
位
|
通道
|
存储
|
价格
|
|
80MHz/s
|
8
|
2
|
256K
|
4200
|
|
|
20MHz/s
|
12
|
2
|
512K
|
4900
|
|
|
100MHz/s
|
8
|
2
|
4K
|
4900
|
|
|
DYLDI420VSE
|
50MHz/s
|
12
|
2
|
1024K
|
5900
|
|
|
|
|
|
|
|
产品说明:
特性:
• 安装和配置容易,支持即插即用,系统对其进行自动配置
• 12bit的A/D 分辨率
• 每台集成2通道并行采集
• 自动校准零点、增益
仪器概述:
LDI420VSE双通道高速数字存储示波卡采用同步并行设计,卡上集成了2片53Msps 12-bit A/D转换器,
和2个独立的高速精密运算放大器和精密衰减滤波网络组成程控增益通道,实现量程的电压信号采集;每
个通道的增益误差和零点漂移都可以独立地由DAQ控制器微调消除,因此该产品具有很高的测量精度和相
位一致性,板上没有手工调节的器件,具有较高的工作可靠性和稳定性。
LDI420VSE按1、2、5分频实现18档采样率设置。2个通道可独立地用软件控制增益设置量程。
LDI420VSE板上带有1024K样点的SRAM,可以预触发和触发后的延时。
LDI420VSE具有丰富的触发功能,包括软件(手动)触发、内触发、外触发。内触发电平在当前量程范
围内自由设置,可以设为上升沿、下降沿、双电平内、双电平内外触发等模式;外触发信号符合TTL电平标
准,可以选择上升沿或下降沿有效,通过对多种模式的触发设置确保对各种特征信号的准确捕捉。
LDI420VSE上设计了16路TTL电平数字IO(8个DI,8个DO),可以用于测量和控制用户系统内的数字量。
LDI420VSE采用大规模现场可编程阵列电路(FPGA)设计,集成度和可靠性高。
用户只需将LDI420VSE插入计算机上,运行DsoView示波器软件,便拥有了一台价格便宜、界面友好、性能
优良的数字存储示波器。用户也可对LDI420进行二次开发,嵌入到自己的系统中,对电流、电压、冲击波、
超声波、温度、速度、加速度等各种动态信号进行实时记录、数据处理和分析。
提供在CVI、VC++、VB、LABVIEW、C++Builder下的编程例程及DLL。
应用:
• 高速数据采集
• 自动控制
• 高精度频率测试
• 工程、试验室的单次过程信号记录
• 多通道并行采集
时间、相位一致性敏感的采集。
特性:
• 安装和配置容易,支持即插即用,系统对其进行自动配置
• 12bit的A/D 分辨率
• 每台集成2通道并行采集
• 自动校准零点、增益
仪器概述:
LDI420VSE双通道高速数字存储示波卡采用同步并行设计,卡上集成了2片53Msps 12-bit A/D转换器,
和2个独立的高速精密运算放大器和精密衰减滤波网络组成程控增益通道,实现量程的电压信号采集;每
个通道的增益误差和零点漂移都可以独立地由DAQ控制器微调消除,因此该产品具有很高的测量精度和相
位一致性,板上没有手工调节的器件,具有较高的工作可靠性和稳定性。
LDI420VSE按1、2、5分频实现18档采样率设置。2个通道可独立地用软件控制增益设置量程。
LDI420VSE板上带有1024K样点的SRAM,可以预触发和触发后的延时。
LDI420VSE具有丰富的触发功能,包括软件(手动)触发、内触发、外触发。内触发电平在当前量程范
围内自由设置,可以设为上升沿、下降沿、双电平内、双电平内外触发等模式;外触发信号符合TTL电平标
准,可以选择上升沿或下降沿有效,通过对多种模式的触发设置确保对各种特征信号的准确捕捉。
LDI420VSE上设计了16路TTL电平数字IO(8个DI,8个DO),可以用于测量和控制用户系统内的数字量。
LDI420VSE采用大规模现场可编程阵列电路(FPGA)设计,集成度和可靠性高。
用户只需将LDI420VSE插入计算机上,运行DsoView示波器软件,便拥有了一台价格便宜、界面友好、性能
优良的数字存储示波器。用户也可对LDI420进行二次开发,嵌入到自己的系统中,对电流、电压、冲击波、
超声波、温度、速度、加速度等各种动态信号进行实时记录、数据处理和分析。
提供在CVI、VC++、VB、LABVIEW、C++Builder下的编程例程及DLL。
应用:
• 高速数据采集
• 自动控制
• 高精度频率测试
• 工程、试验室的单次过程信号记录
• 多通道并行采集
时间、相位一致性敏感的采集。
一、LDI420VSE主要性能指标
|
最大采样率:
|
50Msps
|
|
单台通道数:
|
并行双通道+外触发通道+4路DAC输出+硬件频率计+8路DO+8路DI
|
|
AD分辨率:
|
12bit,系统精度:≤±0.5%
|
|
存储容量:
|
每通道最大1024Ksa/CH
|
|
量 程:
|
±100mV~±20V(共分7挡)
|
|
输入方式:
|
BNC单端双极性电压输入
|
|
输入阻抗:
|
1MΩ;输入电容≤25pF
|
|
输入信带宽
|
0Hz~20MHz
|
|
通道间相位差:
|
≤1°(0Hz~2MHz)
|
|
带内波动:
|
≤±0.1dB(0Hz~1MHz)
|
|
时基范围:
|
50MHz~1KHz分15挡
|
|
耦合方式:
|
AC、DC
|
|
触发模式:
|
正常、自动、单次
|
|
触发边沿:
|
上升、下降
|
|
触发模式:
|
正常、自动、单次
|
|
触发通道:
|
CHA、CHB、EXT
|
|
通道间隔离度:
|
≥80dB
|
|
尺寸:
|
187mm×112mm
|
|
重量:
|
0.2Kg
|
二、主要功能
★ 自检功能
★ 波形存储、恢复
★ 波形运算:加、减、反向
★ 高级功能:FFT频谱分析、数字滤波、平均等
★ 自动测定:最大值、最小值、均方值、平均值、峰峰值、占空比
★ 光标测量时间和电压
★ 数字I/O
★ 外部触发同步
★ 支持二次开发
★ 自检功能
★ 波形存储、恢复
★ 波形运算:加、减、反向
★ 高级功能:FFT频谱分析、数字滤波、平均等
★ 自动测定:最大值、最小值、均方值、平均值、峰峰值、占空比
★ 光标测量时间和电压
★ 数字I/O
★ 外部触发同步
★ 支持二次开发

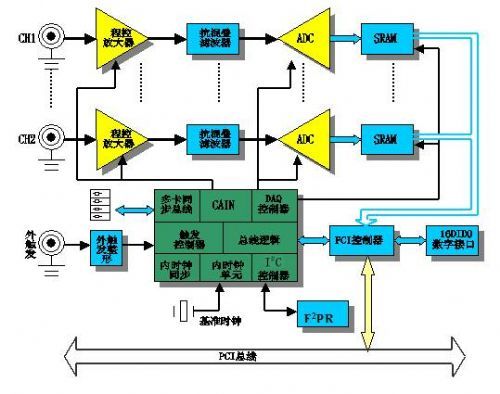

LDI300/LDI320/LDI420/LDI400数字示波卡原理图
.jpg)
第二章 硬件安装
1、 最低配置:PI及其兼容机,1024X768显示器,128M内存、Windows2000/XP操作系统。

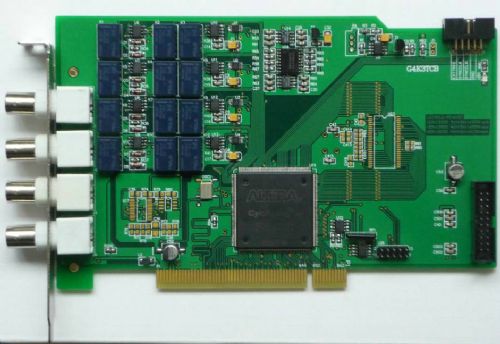

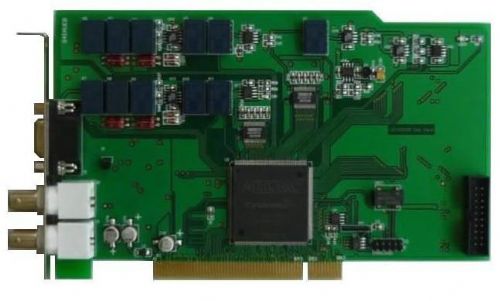

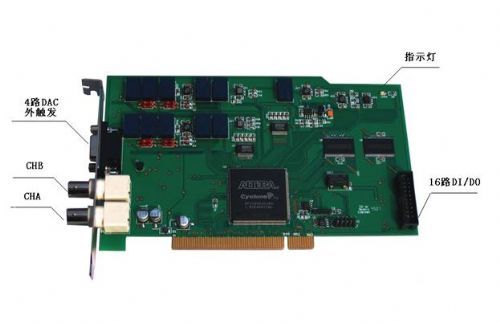

2、 LDI300/LDI320/LDI420/LDI400板卡外型

3 LDI300/LDI320/LDI420/LDI400的J3管脚定义
1——GND
5——EXTTRIG 外触发
9——GND
2——DAC0
6——DAC1
4——DAC2
8——DAC3
说明:
1、EXTTRIG为外触发信号,TTL电平,上边沿触发。
4 LDI300/LDI320/LDI420/LDI400的JP3 数字量输入输出端口定义
