USB口(五合一功能)1GHz虚拟示波器

USB口无源连接,2通道,1GHz采样,250MHz带宽,32M存储带频谱分析,波形发生器,及二次开发.
生产厂商: 荷兰泰谱公司 产品型号: HS805
产品简介: USB口无源连接,2通道,1GHz采样,250MHz带宽,32M存储带频谱分析,波形发生器,及二次开发.

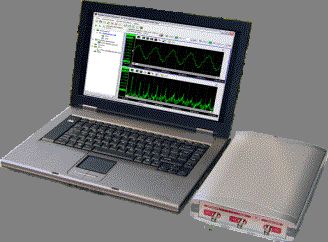

TiePie 示波器HS805













如果用多通道软件:HS805就是一台(数字存储示波器,FFT频谱分析



仪, 任意波形发生器, 瞬态\连续波形记录仪, 数字多用表,I2C协议分



析仪,CAN总线分析仪,串口分析仪,SM总线,PM总线,TWI总



线,Access总线,音频分析,MIDI、DMX分析)综合测试仪。



1G采样/每秒,250MHz带宽,32M存储深度+ 20MHz任意波形发



生器





即插即用测量:

示波器



频谱分析



电压表



数据采集,瞬态波形记录



 HS805技术指标:



●2个模拟输入通道



单通道1GS/s,双通道500MHz采样



●± 0.01%精度



每通道32M存储深度



垂直分辨率8



幅度精度%1



●0.2V~80V全电压测量范围,按2-4-8序列



●AC/DC耦合



●1MΩ // 20pF 输入阻抗



最大输入电压200V ( DC+AC峰值<10KHz )



带宽250MHz (-3dB)



触发系统



触发源CH1CH2ANDOR、外部模拟,外部数字、AWG起始

AWG停止、AWG新的周期



触发种类:上升沿、下降沿、窗口内外触发。



●0~32M 预触发 0 ~ 100% 1个采样分辨率)



模拟外部触发BNC



电压范围:200mV ~ 80V



耦合AC/DC



带宽20MHz



最大输入电压200V ( DC+AC峰值<10KHz )



数字外部触发,扩展连接插头



范围0~5V ,TTL电平



任意波形产生



14Bits@ 200MHz采样



电压幅度 +12V ~ -12V



●DC 耦合



输入阻抗50Ω



带宽到20MHz



●DC 电平-12V ~ +12V 12Bits 分辨率



最大采样速率200MHz



采样源 内部 0.01%



●32M内存



正弦、方波、三角波、DC、噪声、任意波



外部电源:220V/50Hz/0.85A



外部PC连接USB2.0 480MHz USB1.1 全速兼容



操作系统:WIN/XP/Vista32



物理尺寸:56 x 180 x 276 mm



软件 CD for windows/xp/vista32,说明书

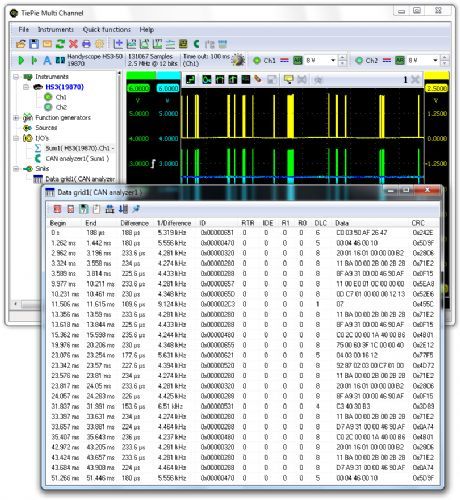

CANI2CRS232RS485协议分析仪:
