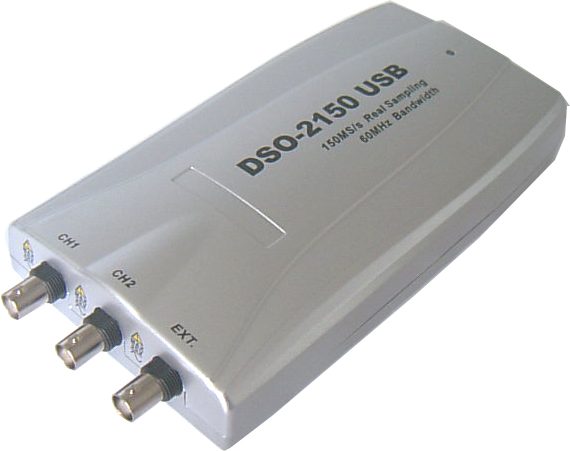

150MHz采样,32K存储:双通道数字示波器+频谱

USB 接口,免电源,2通道,150MHz采样,60MHz带宽, 数据到EXCEL,FFT 频谱,二次开发,Labview驱动.
生产厂商: 迪阳公司 产品型号: dso2150U
产品简介: USB 接口,免电源,2通道,150MHz采样,60MHz带宽, 数据到EXCEL,FFT 频谱,二次开发,Labview驱动.



有六款型号:

DSO2090U: 100MHz 采样虚拟示波器+频谱分析仪 测量带宽:40MHz      1780元

DSO2150U:150MHz 采样虚拟示波器+频谱分析仪 测量带宽:60MHz 1980元

DSO2250U:250MHz 样虚拟示波器+采频谱分析仪 测量带宽:80MHz       3900元

DSO5200U:200MHz 实时采样,50GHz/s等效:14存储:测量带宽:200MHz    2900元

DSO5200AU:200MHz 实时采样,50GHz/s等效:512K存储:带宽:200MHz     3900元

其它 5  款产品的技术指标请看相关介绍:






4. 特点
流线型设计,体积小巧, USB2.0接口,免电源,与台式示波器类似界面,易于上手.
更适合于笔记本电脑,生产线维修调整,便于出差使用。
小的尺寸(mm):190(L)x100(W)x35(H) ,便于携带.
.高刷新率, 高采样率,150MS/s实时采样.
软件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,VISTA
20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用.
波形平均,余辉,亮度调节,反向,加,减,乘,除,X-Y显示
波形数据可以按时间和电压输出到EXCEL,BMP,JPG。
FFT 频谱分析
一台电脑可同时连多台示波器,轻松扩展通道数.
二次开发库提供,Labview\VB\VC\Delphi\C++Builder 开发示例提供
5. 技术指标:



通道
2通道
带宽
60MHz
最大实时取样率
150MS/s
阻抗
1MΩ 25pF
耦合
AC/DC/GND
垂直分辨率
8Bit
电压量程
10mV-5V, 9Steps
垂直精度
±3%
时基量程
4ns-1h, 38 Steps
垂直位置可调
输入保护
Diode 嵌位
X-Y
自动设置
有 (30Hz to 60MHz)
外触发输入
水平方式
自动, 标准, 单次
触发斜率
+/-
触发电平可调
触发类型
模拟
触发源
CH1, CH2, EXT
预触发
0-100% 选择
存储深度
10K-32KB/CH
单次带宽
DC to 60MHz
取样率选择
辉线显示
点/线, 波形平均,余辉,亮度调节.
网络
开/关
垂直模式
CH1, CH2, Dual, ADD
光标测量
算法
快速富氏变换,反向,加,减,乘,除.
光标显示
频率,电压
数据点
10K-32K 每通道
配套
S/W CD, probes, manual, USB cord


6.应用程序:
软件支持: Windows98,Windows Me, Windows NT, Windows 2000, Windows XP ,
VISTA
7.二次开发:
       提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW)和开发
   技术支持。
